Ropeblock

Algemeen: Fast Connector Socket (opgietstopper) FCS met moerbout.

  • Eigenschappen: Ontworpen voor gebruik op mobiele kranen. Opgietstopper geschikt voor speciaalkabels en standaard kabels.
  • Afwerking: Blauw geverfd of verzinkt.
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

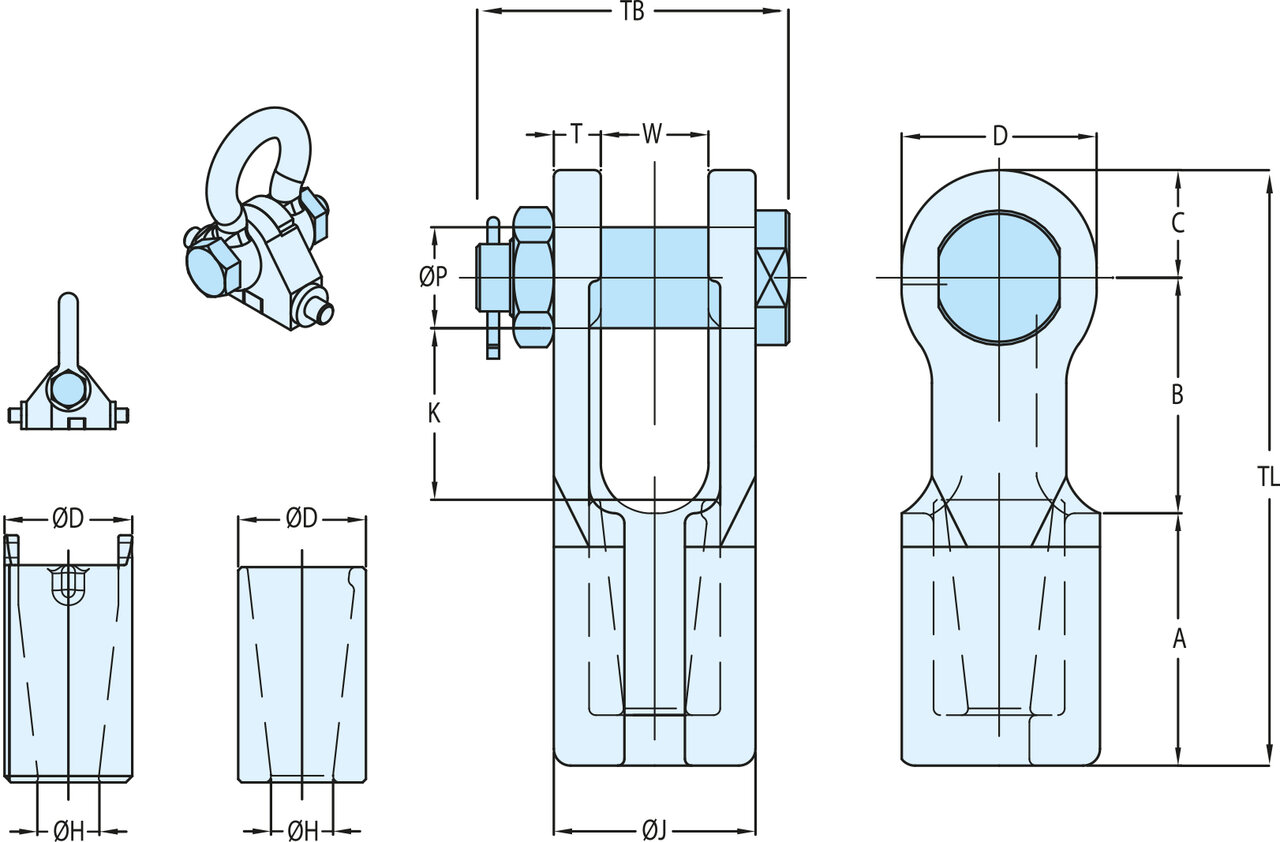

Code MBL (t) Dia. (mm) TB (mm) TL (mm) Artikelnr. verzinkt A (mm) B (mm) C (mm) Ø H (mm) Ø P (mm) T (mm) W (mm) D (mm) Ø D (mm) Ø J (mm) K (mm) Gewicht
kg
CAD
FCS-701B 20 11-13 80 150 10.10FCS701B.GAL 62 61 27 15 25 12 25 50 33 49 46 1,6
FCS-702B 25 13-16 96 182 10.10FCS702B.GAL 72 78 32 18 30 14 32 58 38 60 59 2,6
FCS-703B 40 16-19 107 218 10.10FCS703B.GAL 85 93 40 21 35 16 38 70 45 70 69 4,5
FCS-704B 55 20-22 123 253 10.10FCS704B.GAL 102 106 45 24 41 19 44 80 50 82 81 6,5
FCS-705B 75 23-26 138 298 10.10FCS705B.GAL 115 123 60 28 51 22 51 104 60 95 90 11
FCS-706B 90 27-29 160 357 10.10FCS706B.GAL 140 152 65 32 57 25 57 114 70 107 116 16
