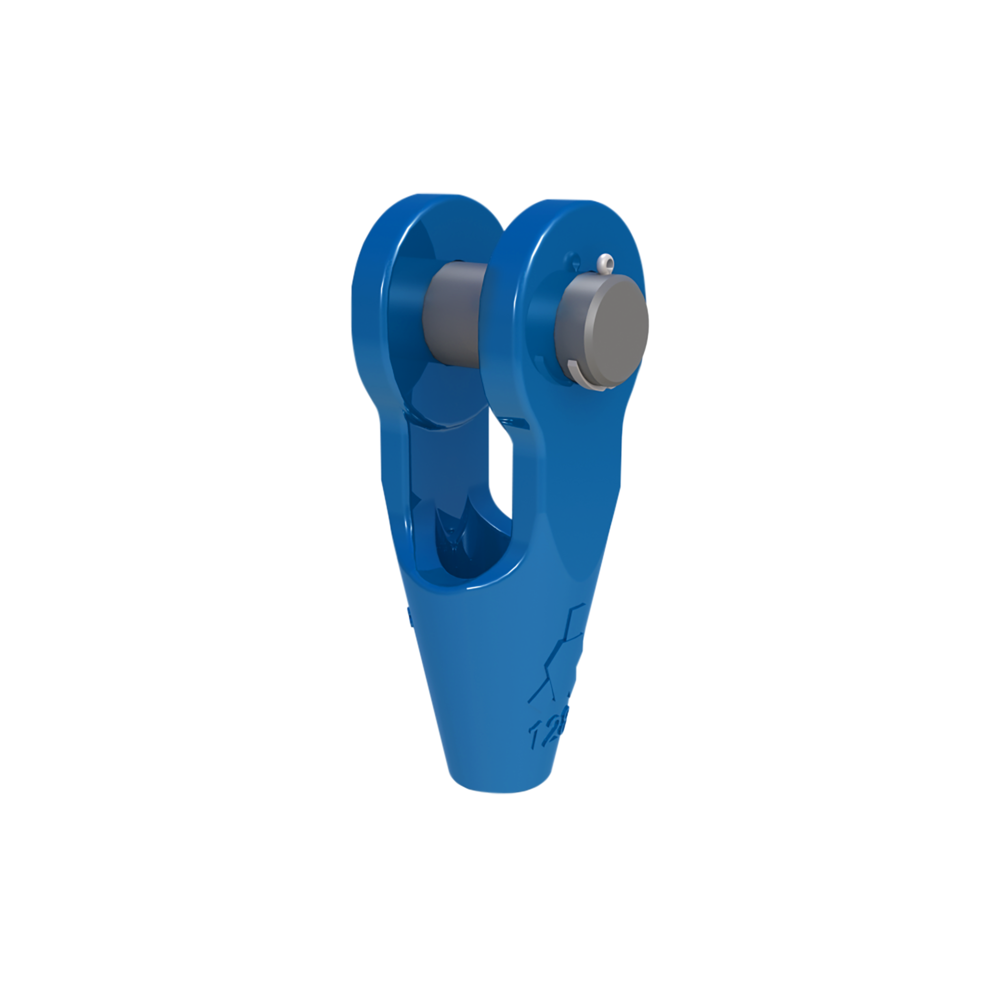

OSS P Open spelter socket - gaffelsocket

Home / Producten / Staalkabels & touw / Staalkabeltoebehoren / Sockets / OSS P Open spelter socket (gaffelsocket) met pin

De OSS P socket van gehard gietstaal met uitstekende mechanische waarden (Charpy-V > 42 Joule /-20°C) is geschikt voor zwaar werk en voor toepassing bij lage temperaturen. De socket wordt d.m.v. gietmassa aan de kabel verbonden. Verkrijgbaar
voor kabel ø 6 - 200 mm.
De spelter socket wordt geleverd inclusief pin en splitpen en hebben 100% efficiëntie t.o.v. de MBL van de kabel.

Verkrijgbaar in 2 versies:

Model OSS P : Baluw geverfd (OSS 196 - OSS 100 allen in verzinkte uitvoering)
Model OSS PGAL : Vuurverzinkt.

Materiaal: Gehard gietstaal
Markering: CE
Temperatuursbereik: - 40°C tot + 110°C
Afwerking: Blauw geverfd of vuurverzinkt.
Waarschuwing: Altijd de MBL van de socket vergelijken met de MBL van de staalkabel.

OSS P Open spelter socket (gaffelsocket) met pin

Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

Code	MBL ton	Strand Ø mm	Voor staalkabeldia. mm	A mm	B mm	C mm	D mm	Ø H mm	ØP mm	T mm	TL mm	TB mm	W mm	Gewicht kg
OSS196P	8	-	6-7	50	40	19	34	9	16	9	109	51	19	0,4
OSS197P	12	-	8-10	57	45	22	42	13	20	11	124	63	21	0,7
OSS198P	20	-	11-13	64	51	27	50	15	25	12	142	67	25	1
OSS199P	25	13	14-16	76	63	32	58	18	30	14	171	85	32	1,8
OSS100P	40	14-16	18-19	89	76	40	70	22	35	16	205	95	38	3
OSS104PGAL	55	18-19	20-22	101	89	45	80	25	41	19	235	110	44	4,6
OSS104P	55	18-19	20-22	101	89	45	80	25	41	19	235	110	44	4,6
OSS108P	75	20-22	23-26	114	101	60	104	29	51	22	275	128	51	8
OSS108PGAL	75	20-22	23-26	114	101	60	104	29	51	22	275	128	51	8
OSS111P	90	23-26	27-30	127	114	65	114	33	57	25	306	142	57	11
OSS111PGAL	90	23-26	27-30	127	114	65	114	33	57	25	306	142	57	11
OSS115PGAL	125	27-28	31-36	139	127	72	126	39	63	28	338	155	63	15
OSS115P	125	27-28	31-36	139	127	72	126	39	63	28	338	155	63	15
OSS118PGAL	150	30-32	37-39	152	162	80	142	42	70	30	394	177	76	22
OSS118P	150	30-32	37-39	152	162	80	142	42	70	30	394	177	76	22
OSS120P	170	33-35	40-42	165	165	88	156	45	76	33	418	187	76	27
OSS120PGAL	170	33-35	40-42	165	165	88	156	45	76	33	418	187	76	27
OSS125P	225	36-40	43-80	191	178	100	176	52	89	39	469	215	89	41
OSS125PGAL	225	36-40	43-80	191	178	100	176	52	89	39	469	215	89	41
OSS128P	280	42-45	49-54	216	228	108	194	59	95	45	552	244	101	60
OSS128PGAL	280	42-45	49-54	216	228	108	194	59	95	45	552	244	101	60
OSS130P	360	46-48	55-60	229	254	120	210	64	108	53	603	275	113	88
OSS130PGAL	360	46-48	55-60	229	254	120	210	64	108	53	603	275	113	88
OSS132P	425	50-54	61-68	248	273	133	236	75	121	60	654	300	127	118
OSS132PGAL	425	50-54	61-68	248	273	133	236	75	121	60	654	300	127	118
OSS135PGAL	460	56-62	69-75	279	279	138	240	81	127	73	696	335	133	155
OSS135P	460	56-62	69-75	279	279	138	240	81	127	73	696	335	133	155
OSS138P	560	64-67	76-80	305	286	146	252	88	133	76	737	355	146	186
OSS138PGAL	560	64-67	76-80	305	286	146	252	88	133	76	737	355	146	186
OSS140P	625	69-76	81-86	330	298	160	290	92	140	79	788	375	159	227
OSS140PGAL	625	69-76	81-86	330	298	160	290	92	140	79	788	375	159	227
OSS142PGAL	720	78-86	87-93	356	318	178	320	99	152	83	852	400	171	283
OSS142P	720	78-86	87-93	356	318	178	320	99	152	83	852	400	171	283
OSS144P	875	88-96	94-102	381	343	190	350	108	178	89	914	435	191	374
OSS144PGAL	875	88-96	94-102	381	343	190	350	108	178	89	914	435	191	374
OSS146PGAL	1 200	98-110	108-115	450	480	215	400	129	195	100	1 145	465	205	539
OSS146P	1 200	98-110	108-115	450	480	215	400	129	195	100	1 145	465	205	539
OSS150PGAL	1 400	112-124	120-130	500	500	250	450	147	220	110	1 250	525	225	761
OSS150P	1 400	112-124	120-130	500	500	250	450	147	220	110	1 250	525	225	761
OSS155P	1 600	125-132	135-140	540	497	263	480	157	240	140	1 300	590	230	1 067
OSS155PGAL	1 600	125-132	135-140	540	497	263	480	157	240	140	1 300	590	230	1 067
OSS160P	2 000	133-143	142-153	585	505	275	500	171	255	140	1 365	610	250	1 172
OSS160PGAL	2 000	133-143	142-153	585	505	275	500	171	255	140	1 365	610	250	1 172
OSS165P	2 220	144-154	154-165	630	530	300	550	185	275	150	1 460	640	260	1 441
OSS165PGAL	2 220	144-154	154-165	630	530	300	550	185	275	150	1 460	640	260	1 441
OSS170P	2 500	155-166	166-178	680	570	310	570	199	295	150	1 560	660	280	1 615
OSS170PGAL	2 500	155-166	166-178	680	570	310	570	199	295	150	1 560	660	280	1 615
OSS175P	2 800	167-179	180-191	725	600	325	600	213	310	155	1 650	689	300	1 907
OSS175PGAL	2 800	167-179	180-191	725	600	325	600	213	310	155	1 650	689	300	1 907
OSS180P	3 200	180-191	192-204	775	620	345	640	229	330	160	1 740	720	320	2 239
OSS180PGAL	3 200	180-191	192-204	775	620	345	640	229	330	160	1 740	720	320	2 239
