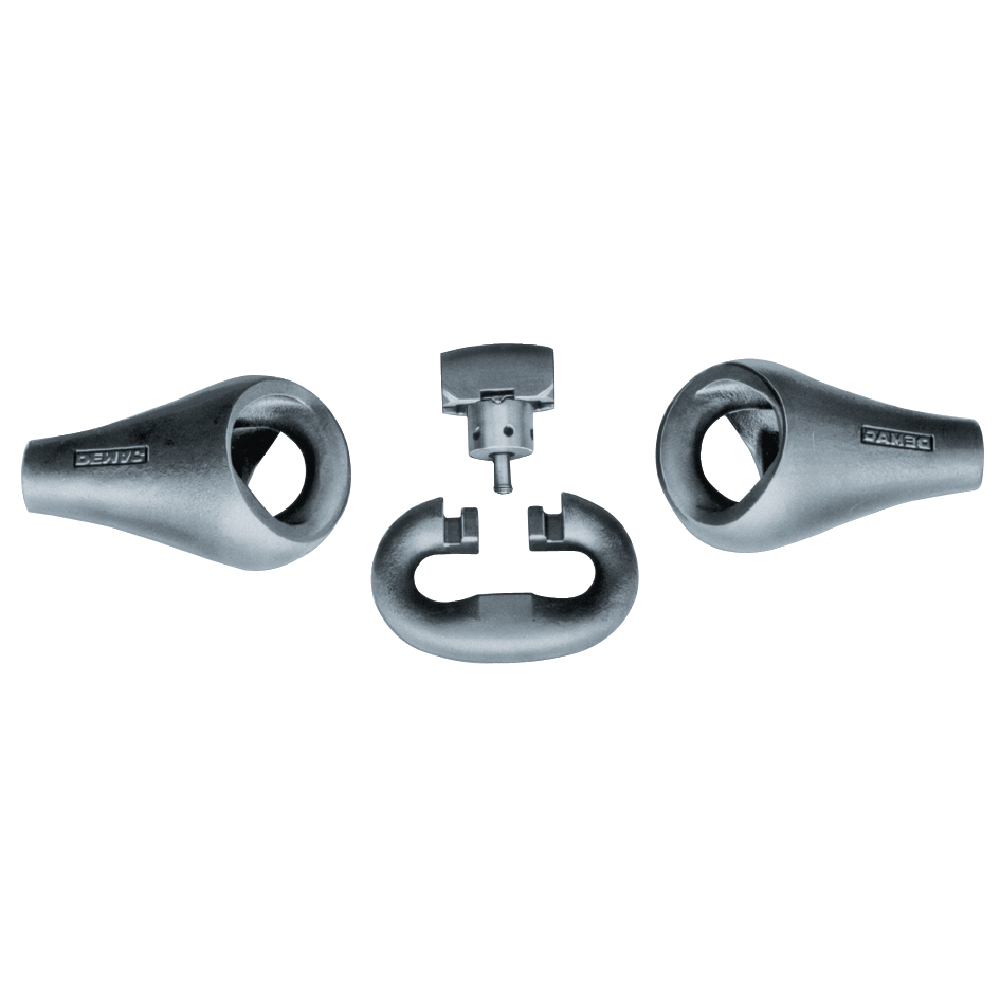

Algemeen: Peersocket Demag. Gebruikt voor grijpertoepassingen.

Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

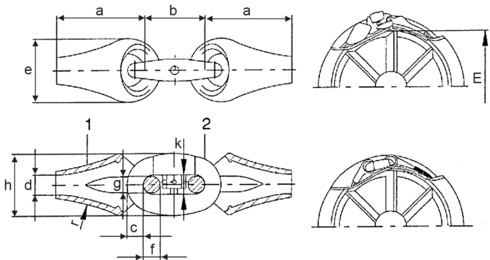

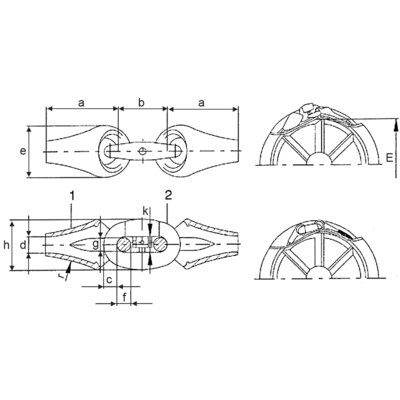

Artikelnr.	G mm	Nom. size	Rope <SUP>1)</SUP> (Ø) s	Toegelaten afmetingen	Socketing kg	Beak roll diameter m min. mm	A mm	D mm	E mm	F mm	r mm	Gewicht kg
9170011	11,75	1	10	1,5	0,145	315	69	12	48	12	195	0,3
9170002	13,75	2	11+12	1,5	0,235	400	78,5	14	56	15,5	195	0,42
9170003	15,75	3	13+14	1,5	0,328	450	90,5	16	64	17,5	220	0,67
9170004	17,75	4	15+16	1,5	0,390	500	102,5	18	70	19,5	220	0,95
9170005	19,5	5	18	1,5	0,723	560	114	20	84	21	245	1,3
9170006	21,5	6	19+20	2	0,78	630	129	22	84	23	310	1,6
9170007	23,5	7	22+24	2	1,36	710	140	26	100	26	310	2,4
9170008	25,5	8	26	2	1,4	800	158	29	100	28	350	2,6
9170009	27,5	9	28	2	2,3	900	171	31	120	31	350	3,6
9171000	29	10	32	2	2,65	1 000	190	35	120	32	445	4,4
9171001	31	11	35	2	4,3	1 120	203	37	142	36	445	6
9171002	35	12	36	2,5	4,1	1 120	225	40	142	39	495	7,5
9171003	37	13	40	2,5	6,5	1 250	242	43	166	43	555	9
9171004	41	14	44	2,5	7,0	1 400	265	47	166	47	595	11,5
9171005	43	15	48	2,5	6,7	1 600	286	51	166	49	595	12,5
9171006	60	17	64	2,5	10,0	2 100	400	75	250	75	950	30

1) Kabeldia. vlgs DIN EN 12385 (voorheen DIN 3051-3071)?
2) Voor "socketing" gebruik alleen volgende materialen: DF-VM Art.Nr.01-7016010, TEGOVG3 Art.Nr. 01-7016028 of Wirelock. Volg de richtlijnen 20612044 (720 IS 817) en DIN EN 13411-4. Opgietmateriaal heeft de goedkeuring van Germanishen Lloyd. Het gewicht van het opgietmateriaal geldt voor 1 socket.

Gebruik geen kabels die een grotere dia. hebben dan opgegeven in het overzicht; ook niet wanneer de afmeting "d" het gebruik van groter kabeldiameters toelaat.
