Crosby

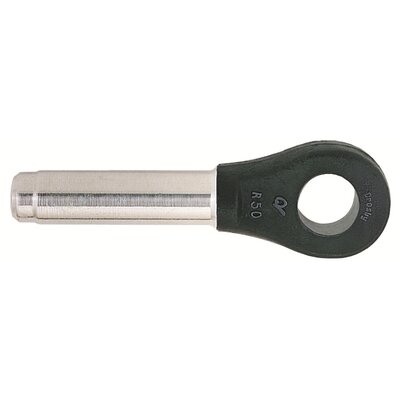

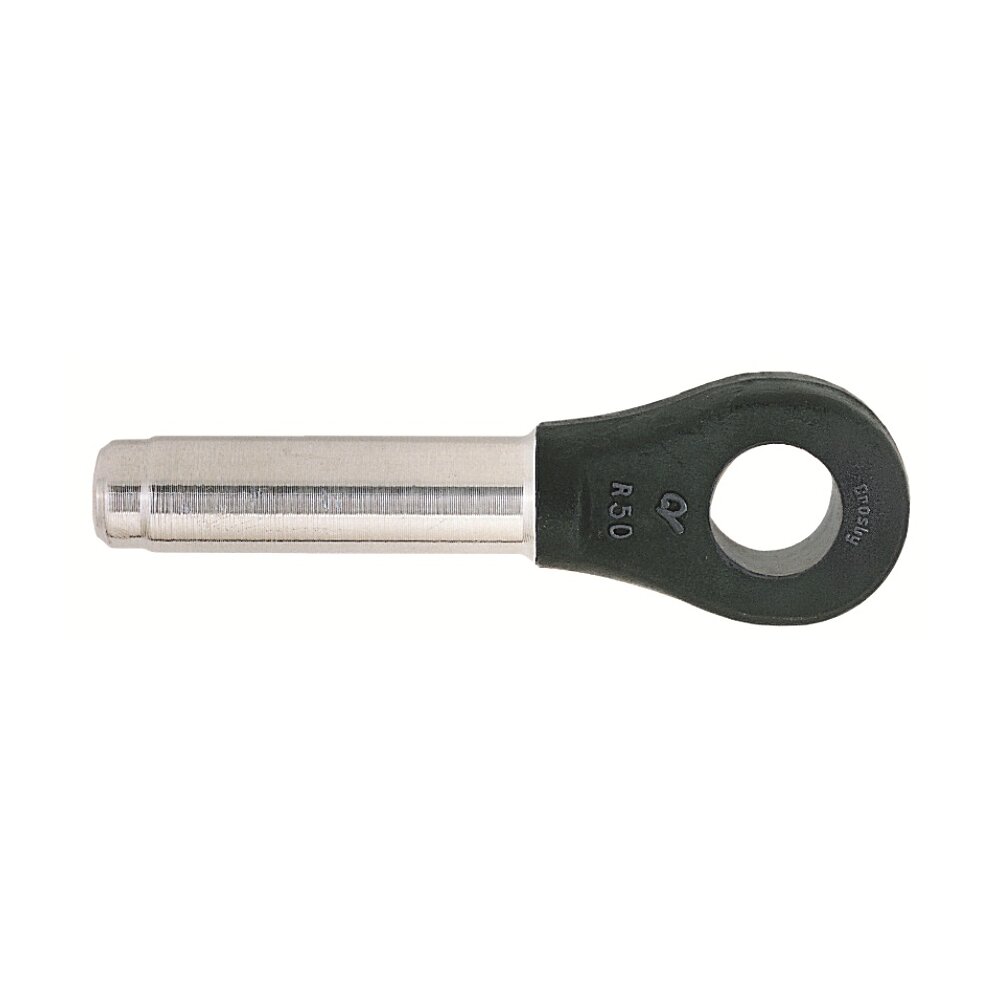

Algemeen: Aanwalsterminal voor staalkabel.
Efficiëntie: 100% (idem MBL staalkabel).
  • Afwerking: Niet verzinkt.
  • Veiligheidsfactor: 5:1
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

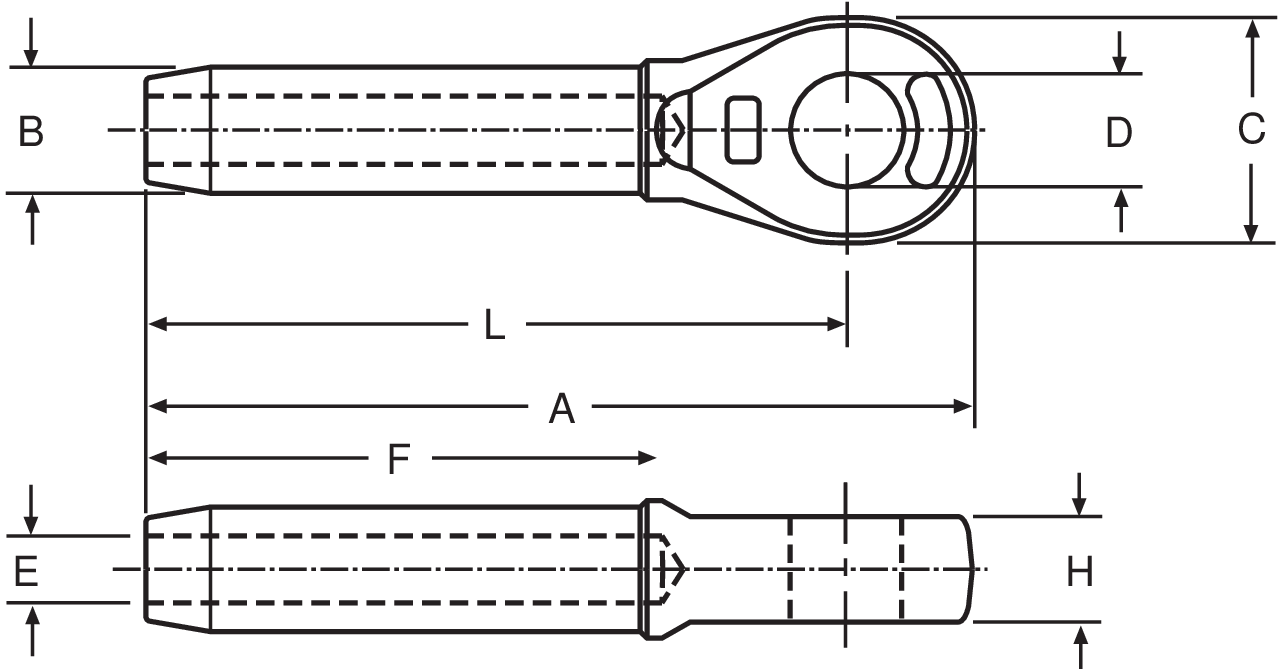

Artikelnr. Rope diameter
mm
Max. after swage dia.
mm
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
H
mm
L
mm
Gewicht
kg
CAD
10.101039325 6 11,7 109 12,7 35,1 19,1 6,85 54 12,7 89,0 0,15 -
10.101039361 9-10 18,0 138 19,6 41,1 22,4 10,4 81 17 114 0,33 -
10.101039343 8 18,0 138 19,6 41,1 22,4 8,65 81 17 114 0,34 -
10.101039389 11-12 23,1 176 24,9 51,0 26,9 12,2 108 21,8 146 0,64 -
10.101039405 13 23,1 176 24,9 51,0 26,9 14,0 108 21,8 146 0,64 -
10.101039441 16 29,5 220 31,8 60,5 32,5 17 135 28,7 184 1,29 -
10.101039423 14 29,5 220 31,8 60,5 31,8 15,5 135 28,7 184 1,32 -
10.101039469 18-20 36,1 261 39,4 73 36,6 20,3 162 33,3 219 2,27 -
10.101039487 22 39,4 303 43,2 79 44 23,9 189 38,1 257 3,08 -
10.101039502 24-26 45,7 344 50,5 92 52,5 26,9 216 44,5 292 4,72 -
10.101039520 28 52,0 382 57,0 102 58,5 30,2 243 51 324 6,72 -
10.101039548 32 58,5 430 64,5 114 65 33,8 270 57 365 9,78 -
10.101039566 33-34 65,0 473 71 127 65 36,8 297 57 400 12,9 -
10.101039584 38-40 71,5 511 78 140 71,5 40,1 325 63 432 17,3 -
10.101039600 44 77,5 598 86 159 90,5 47,2 378 76 508 23,1 -
10.101042589 48-52 90,5 702 100 184 96,5 53,5 432 82,5 584 40,5 -
