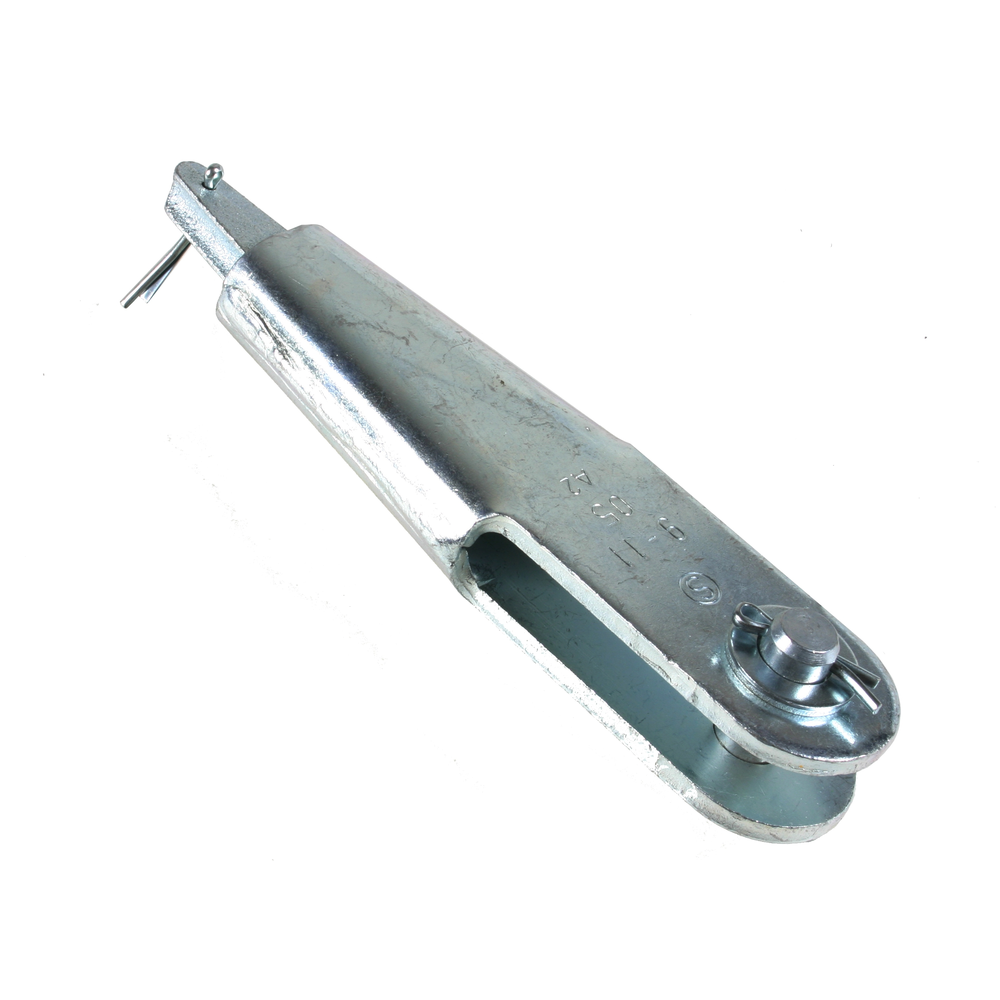

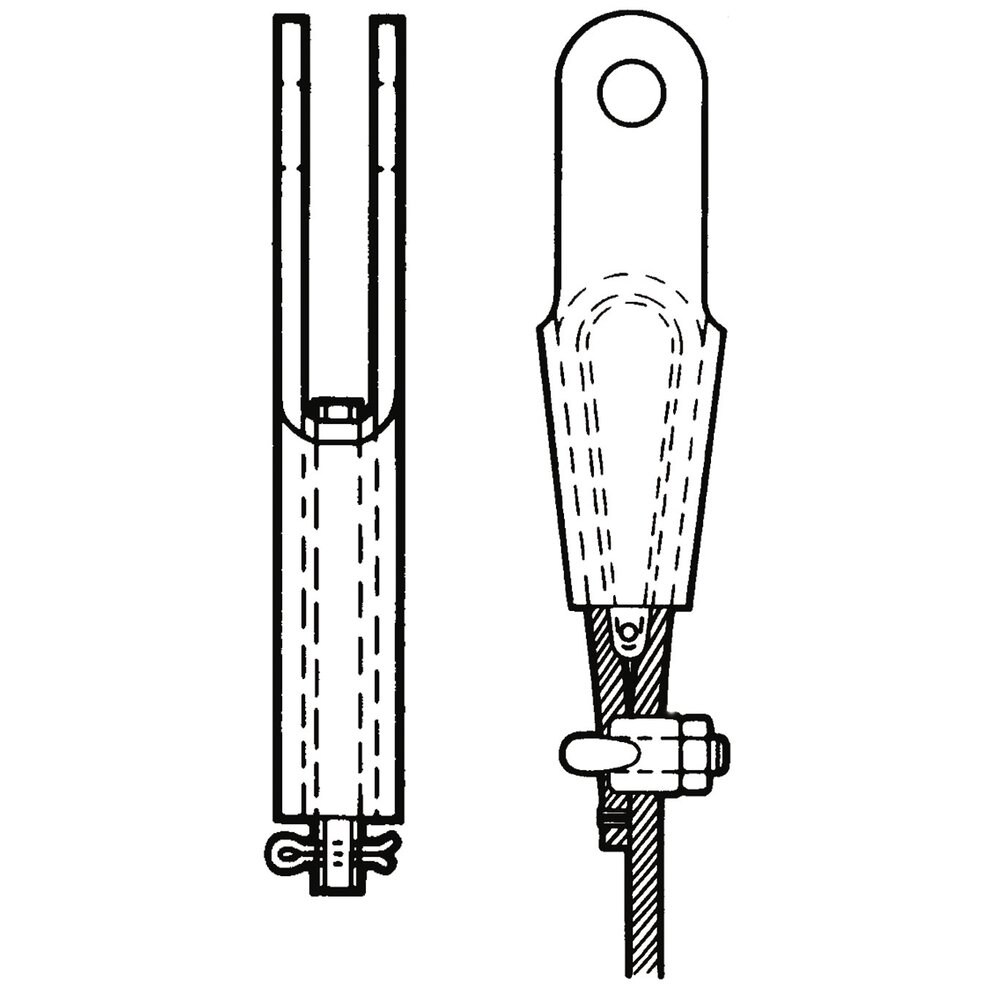

DIN 15315 open wedge socket (spiekous)

Algemeen: Open Wedge Socket (spiekous) vlgs DIN 15315
Typische toepassing: Liften

Markering: Volgens norm
Afwerking: Verzinkt
Norm: EN 13411-7
Waarschuwing: Niet geschikt voor staalkabels met een treksterkte van meer dan 1770N/mm²

Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

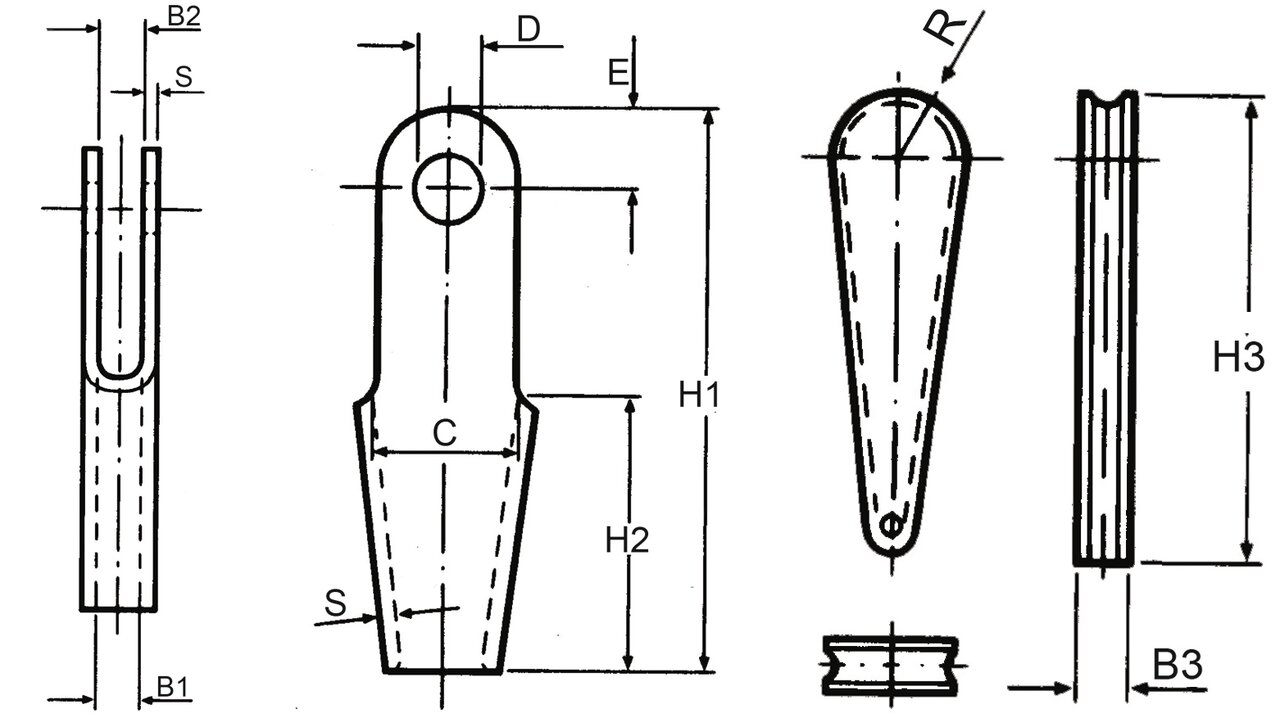

Artikelnr.	Rope diameter mm	Finish	B1 mm	B2 mm	B3 mm	C mm	D mm	E mm	H1 mm	H2 mm	H3 mm	R mm	S mm	Gewicht kg
10.214830	6-8	Galvanized	12	14	11	37	12	20	150	75	92	12,5	4	0,57
10.214831	9-11	Galvanized	15	17	14	48	16	26	190	95	117	16	6	1,05
10.214832	12-14	Galvanized	20	22	18	58	18	32	230	115	141	19	8	1,89
10.214833	15-17	Galvanized	23	25	21	70	22	36	260	130	162	23	10	3,26
10.214834	18-20	Galvanized	26	27	24	82	25	40	300	150	186	26	12	5,25
