Home / Producten / Staalkabels & touw / Staalkabeltoebehoren / Sockets / G-417 closed spelter socket (beugelsocket)

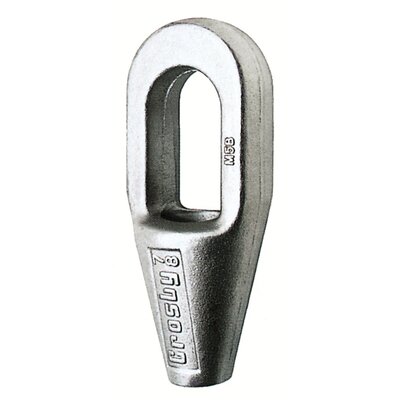

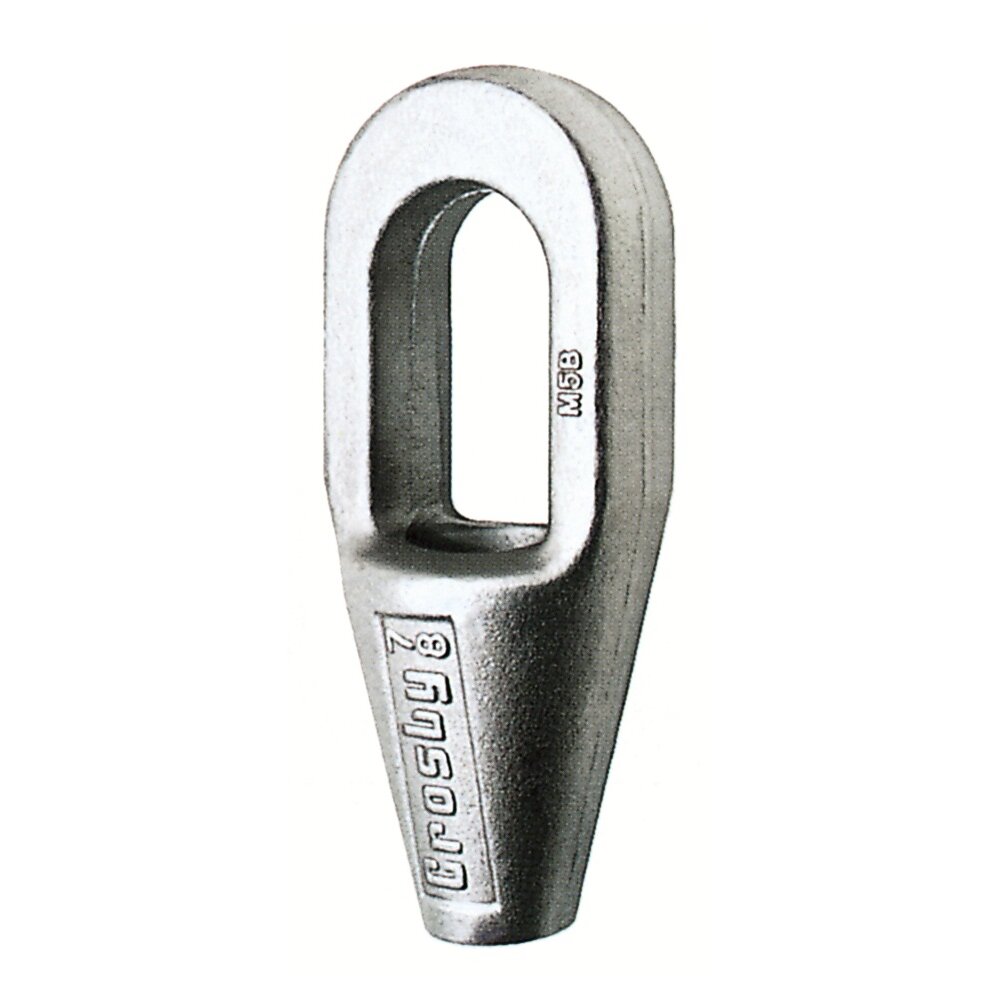

G-417 closed spelter socket (beugelsocket)

Crosby

Algemeen: Closed Spelter Socket (beugelsocket) G-417

Efficiëntie: De CSS haalt een efficiëntie van 100% van de MBL van staalkabels maar is gelimiteerd tot de MBL van de socket.
Norm: Fed. Spec. RR-S-550D TYPE B

  • Afwerking: Standaard verzinkt
  • Veiligheidsfactor: 5:1
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

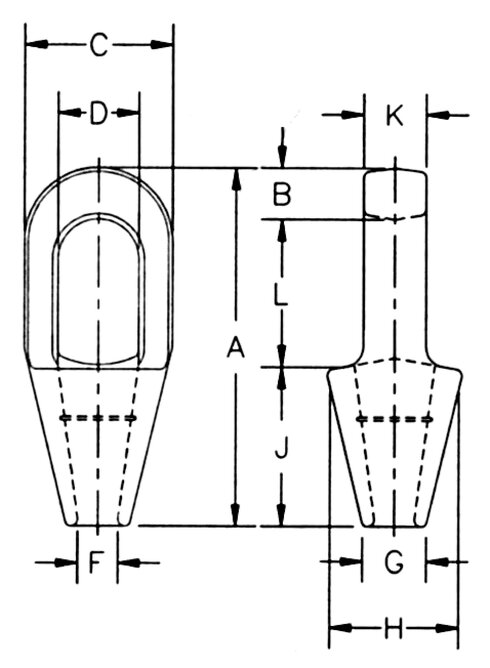

Artikelnr. Rope diameter
mm		 WLL
ton		 Finish Kabeldia. (inch) A
mm		 B
mm		 C
mm		 D*
mm		 F
mm		 G
mm		 H
mm		 J
mm		 K
mm		 L
mm		 Gewicht
kg		 CAD
10.101039897 6-7 4,5 Galvanized 1/4 116 12,7 39,6 22,4 9,65 17,5 39,6 57,2 12,7 46 0,23 -
10.101039913 8-10 12 Galvanized 5/6 -3/8 125 15,8 42,9 24,6 12,7 20,6 42,9 57,2 17,5 52,5 0,34 -
10.101039931 11-13 20 Galvanized 7/16-1/2 140 17,5 51 29,5 14,2 23,9 51 63,5 22,4 58,7 0,68 -
10.101039959 14-16 30,8 Galvanized 9/16-5/8 162 20,6 67 35,8 17,5 30,2 67 76,2 25,4 65 1,13 -
10.101039977 18 43,5 Galvanized 3/4 194 26,9 76,2 42,2 22,4 33,3 70 89 31,8 77,5 1,92 -
10.101039995 20-22 65,3 Galvanized 7/8 226 33,3 92 49,3 25,4 38,1 82,5 102 38,1 90,5 3,28 -
10.101040019 24-26 81,6 Galvanized 1 254 36,6 105 58,5 28,7 44,5 95,5 114 44,5 103 4,76 -
10.101040037 26-30 100 Galvanized 1 1/8 283 39,6 114 65 31,8 51 105 127 51 116 6,46 -
10.101040055 32-35 136 Galvanized 1 1/4-1 3/8 309 41,4 127 71 38,1 58,5 119 138 56,5 129 8,95 -
10.101040073 38 170 Galvanized 1 1/2 355 49,3 137 81 41,4 70,5 132 151 62,5 155 13,2 -
10.101040091 40-42 188 Galvanized 1 5/8 390 54 146 82,5 44,5 76,2 140 165 70 171 16,3 -
10.101040117 44-48 268 Galvanized † 1 3/4-1 7/8 445 55,5 171 95,5 51 79,5 162 191 76,2 198 26 -
10.101040135 50-54 309 Galvanized † 2-2 3/8 505 62 194 111 57,2 95,5 187 216 82,5 224 35,8 -
10.101040153 56-60 360 Galvanized † 2 1/4 - 2 3/8 546 70 216 127 66,8 105 210 229 92 254 47,6 -
10.101041759 64-67 424 Galvanized † 2 1/2 - 2 7/8 597 79,5 241 140 74,5 114 235 248 102 270 64 -
10.101041777 70-73 549 Galvanized † 2 3/4 - 2 7/8 645 79,5 273 159 79,5 124 259 279 124 286 100 -
10.101041795 75-80 656 Galvanized † 3 - 3 1/8 689 85,6 292 171 86 133 292 305 133 298 125 -
10.101041811 82-86 750 Galvanized † 3 1/4 - 3 3/8 743 102 311 184 92 146 311 330 146 311 142 -
10.101041839 88-92 820 Galvanized † 3 1/2 - 3 5/8 787 102 330 197 98,5 165 330 356 159 330 181 -
10.101041857 94-102 1 005 Galvanized † 3 3/4 - 4 845 108 362 216 108 184 362 381 178 356 246 -
† Cast alloy steel
* pindia. mag niet meer zijn dan de pin van de overeenstemmende 416 socket
