Crosby

Informations générales:
Douilles en acier forgé jusqu'à 1 1/2" (38 mm) et en acier allié coulé au delà.


Efficacité : Le CSS atteint une efficacité de 100% de la CMU de câbles en acier mais est limitée à la CMU de la douille.


Norme : Fed. Spec. RR-S-550D TYPE B

  • Matériel: En acier forgé à partir de câble ø 8mm à 38mm. En acier allié à partir de ø 40mm.
  • Marquage: Code d'identification et symbole du fabricant.
  • Finition: Galvanisé.
  • Coefficient de sécurité: 5:1
douille à anse
douille pour câble
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

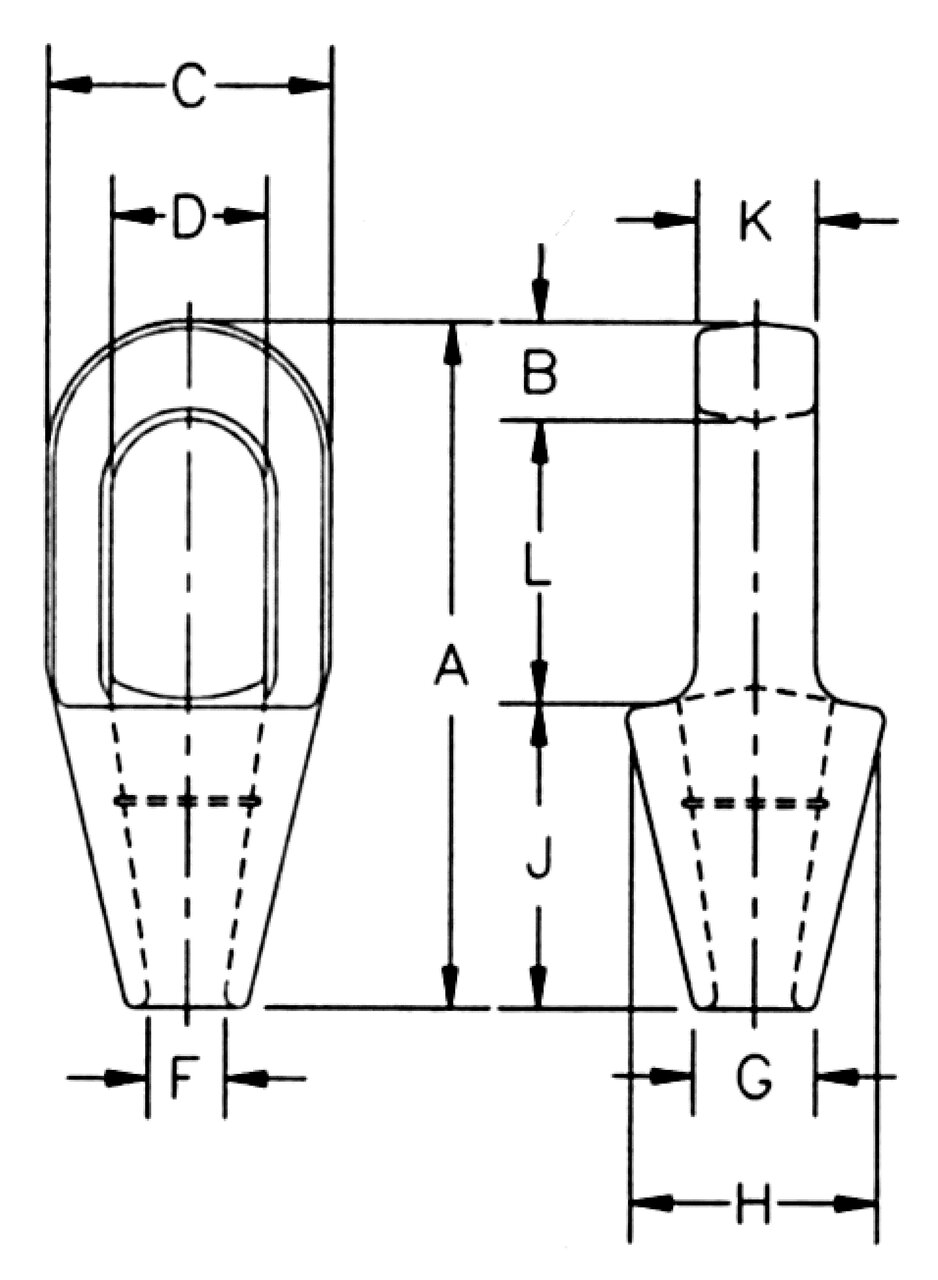

Réf. Diamètre câble
mm
CMU
Tonnes
Finish Dia. câble
inch
A
mm
B
mm
C
mm
D
mm
F
mm
G
mm
H
mm
J
mm
K
mm
L
mm
Poids
kg
CAD
10.101039897 6-7 4,5 Galvanized 1/4 116 12,7 39,6 22,4 9,65 17,5 39,6 57,2 12,7 46 0,23
10.101039913 8-10 12 Galvanized 5/6 -3/8 125 15,8 42,9 24,6 12,7 20,6 42,9 57,2 17,5 52,5 0,34
10.101039931 11-13 20 Galvanized 7/16-1/2 140 17,5 51 29,5 14,2 23,9 51 63,5 22,4 58,7 0,68
10.101039959 14-16 30,8 Galvanized 9/16-5/8 162 20,6 67 35,8 17,5 30,2 67 76,2 25,4 65 1,13
10.101039977 18 43,5 Galvanized 3/4 194 26,9 76,2 42,2 22,4 33,3 70 89 31,8 77,5 1,92
10.101039995 20-22 65,3 Galvanized 7/8 226 33,3 92 49,3 25,4 38,1 82,5 102 38,1 90,5 3,28
10.101040019 24-26 81,6 Galvanized 1 254 36,6 105 58,5 28,7 44,5 95,5 114 44,5 103 4,76
10.101040037 26-30 100 Galvanized 1 1/8 283 39,6 114 65 31,8 51 105 127 51 116 6,46
10.101040055 32-35 136 Galvanized 1 1/4-1 3/8 309 41,4 127 71 38,1 58,5 119 138 56,5 129 8,95
10.101040073 38 170 Galvanized 1 1/2 355 49,3 137 81 41,4 70,5 132 151 62,5 155 13,2
10.101040091 40-42 188 Galvanized 1 5/8 390 54 146 82,5 44,5 76,2 140 165 70 171 16,3
10.101040117 44-48 268 Galvanized † 1 3/4-1 7/8 445 55,5 171 95,5 51 79,5 162 191 76,2 198 26
10.101040135 50-54 309 Galvanized † 2-2 3/8 505 62 194 111 57,2 95,5 187 216 82,5 224 35,8
10.101040153 56-60 360 Galvanized † 2 1/4 - 2 3/8 546 70 216 127 66,8 105 210 229 92 254 47,6
10.101041759 64-67 424 Galvanized † 2 1/2 - 2 7/8 597 79,5 241 140 74,5 114 235 248 102 270 64
10.101041777 70-73 549 Galvanized † 2 3/4 - 2 7/8 645 79,5 273 159 79,5 124 259 279 124 286 100
10.101041795 75-80 656 Galvanized † 3 - 3 1/8 689 85,6 292 171 86 133 292 305 133 298 125
10.101041811 82-86 750 Galvanized † 3 1/4 - 3 3/8 743 102 311 184 92 146 311 330 146 311 142
10.101041839 88-92 820 Galvanized † 3 1/2 - 3 5/8 787 102 330 197 98,5 165 330 356 159 330 181
10.101041857 94-102 1 005 Galvanized † 3 3/4 - 4 845 108 362 216 108 184 362 381 178 356 246
