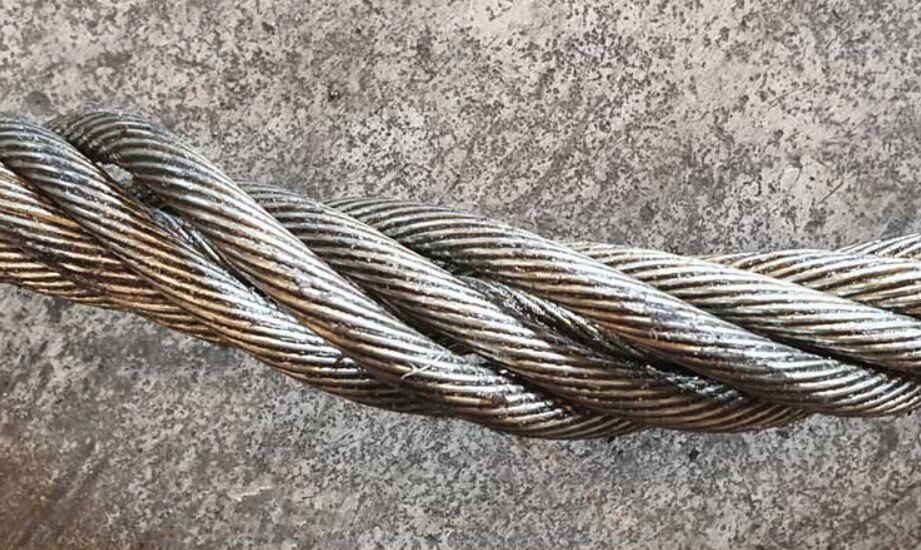

Conformément à la norme NF ISO 4309v2017, le RCN permet de catégoriser les câbles en acier en fonction du nombre de fils porteurs de charge obtenu par la multiplication du nombre de torons extérieurs et du nombre de fils les constituant.
Exemple :
- Le câble en acier 6x36 fait référence à un nombre de fils porteurs de charge de: 6x36 = 216 soit un RCN de 09.
- Le câble en acier antigiratoire 35x7 (16 torons extérieurs et 7 fils les constituant): 16x7 = 112 ou un RCN de 23-2.
Il est utilisé pour déterminer le nombre maximum de fils cassés, qui, une fois atteint, doit entraîner le remplacement du câble en acier.
Quel est l'objectif du RCN ?
Le nombre maximum de fils cassés avant qu'un câble ne devienne dangereux dépend de la construction du câble.
Pour déterminer la classification RCN, il faut comparer le nombre de fils porteurs avec les tableaux ci-dessous en utilisant soit le tableau des câbles antigiratoires, soit le tableau des câbles non antigiratoires, en fonction du type de câble en acier.
Où trouver le RCN d'un câble en acier ?
Il existe plusieurs façons de trouver le RCN d'un câble en acier :
- Sur la fiche technique envoyée par le fournisseur.
- En utilisant les tableaux ci-dessous de la norme NF ISO 4309v2017 (se référer à la norme pour utiliser ces tableaux).
Câbles en acier non antigiratoires :
|
Rope Category Number (RCN) |
Total number of load bearing wires in the outer strand layer of the rope |
|
01 |
n ≤ 50 |
|
02 |
51 ≤ n ≤ 75 |
|
03 |
76 ≤ n ≤ 100 |
|
04 |
101 ≤ n ≤ 120 |
|
05 |
121 ≤ n ≤ 140 |
|
06 |
141 ≤ n ≤ 160 |
|
07 |
161 ≤ n ≤ 180 |
|
08 |
181 ≤ n ≤ 200 |
|
09 |
201 ≤ n ≤ 220 |
|
10 |
221 ≤ n ≤ 240 |
|
11 |
241 ≤ n ≤ 260 |
|
Rope Category Number (RCN) |
Total number of load bearing wires in the outer strand layer of the rope |
|
21 |
4 strands : n ≤ 100 |
|
22 |
3 or 4 strands : n ≤ 100 |
|
|
At least 11 outer strands |
|
23-1 |
71 ≤ n ≤ 100 |
|
23-2 |
101 ≤ n ≤ 120 |
|
23-3 |
121 ≤ n ≤ 140 |
|
24 |
141 ≤ n ≤ 160 |
|
25 |
161 ≤ n ≤ 180 |
|
26 |
181 ≤ n ≤ 200 |
|
27 |
201 ≤ n ≤ 220 |
|
28 |
221 ≤ n ≤ 240 |
|
29 |
241 ≤ n ≤ 260 |
|
30 |
261 ≤ n ≤ 280 |
|
31 |
281 ≤ n ≤ 300 |
|
|
n > 300 |
