Algemeen:

  • Standaard voorzien van hondsvot, cylindrische rollagers en een inscheergeleiding.
  • Onderaan voorzien van een wartelhaak met klep (type Crosby 319AN).
  • Standaard geel geverfd.
  • De schijven kunnen aangepast worden voor andere kabeldiameters.
  • Hondsvot geschikt voor Open Wedge Socket.
  • Hondsvot kan niet worden aangepast.
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

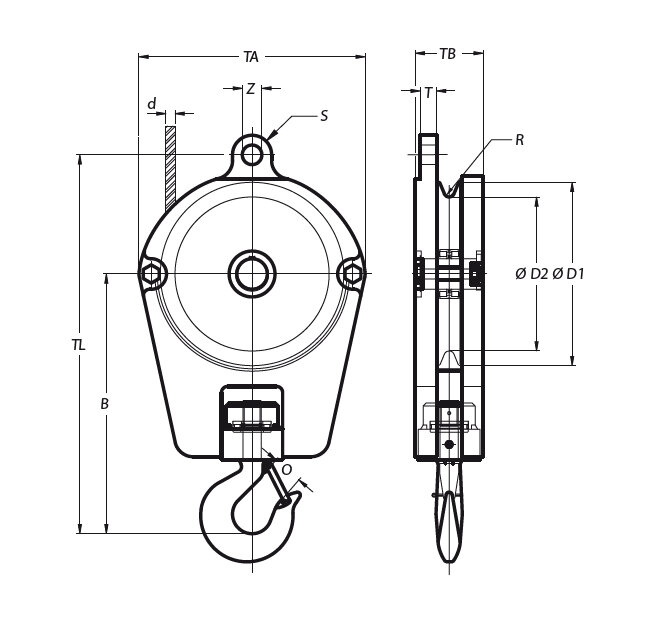

Artikelnr. WLL
ton
Wire d
mm
Ø D1
mm
Ø D2
mm
B
mm
O
mm
R
mm
S (mm) TA
mm
TB
mm
TL
mm
T
mm
Ø Z
mm
Gewicht
kg
CAD
16.1321250051111 5 11 250 210 348 34 6 30 320 103 523 20 27 41
16.1321260051113 5 13 260 221 353 34 7 30 353 109 525 22 27 67
16.1321260081114 8 14 260 218 390 43 7,5 35 330 121 571 28 32 80
16.1321300081113 8 13 300 255 426 43 7 30 370 101 621 22 27 89
16.1321300081116 8 16 300 252 420 43 8,5 35 370 111 621 28 32 94
16.1321300101116 10 16 300 252 459 52 8,5 35 370 127 659 28 32 91
16.1321260101114 10 14 260 218 429 52 7,5 35 330 137 609 28 32 93
16.1321350101116 10 16 350 305 499 52 8,5 35 435 107 739 28 33 113
16.1321400121118 12 18 400 345 557 57 9,5 45 500 125 832 35 37 162
16.1321450161120 16 20 450 390 592 57 11 50 550 131 917 35 43 206
16.1321500201122 20 22 500 430 592 76 12 50 600 148 1 032 40 43 284
