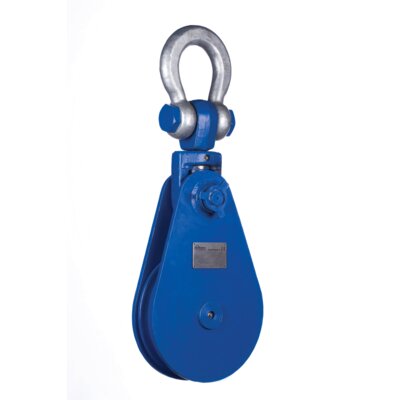

Ropeblock

Algemeen: Snatchblock met sluiting S-serie. Voor algemene hijstoepassing maar kan ook gebruikt worden voor trektoepassingen. Vermelde werklast (WLL) betreft de belastin op de bovenste aansluiting/sluiting.

Ontwerp: Voorzien van wartelende harpsluiting. 2-4ton blokken zijn voorzien van een bronzen bus. Hogere tonnages zijn voorzien van rollagers. Met smeervoorziening.

  • Veiligheidsfactor: 4:1.
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
Artikelnr. WLL
ton

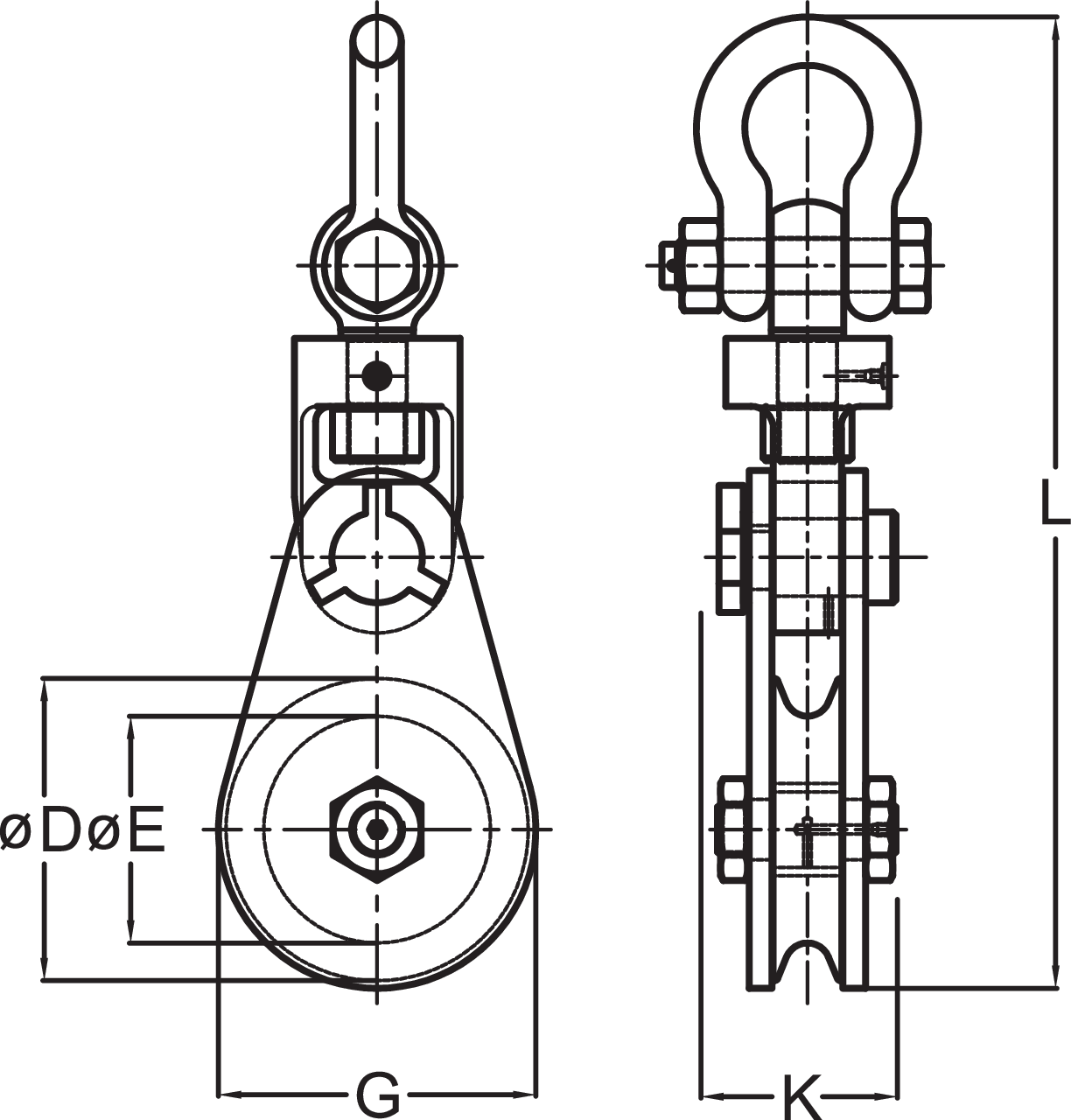

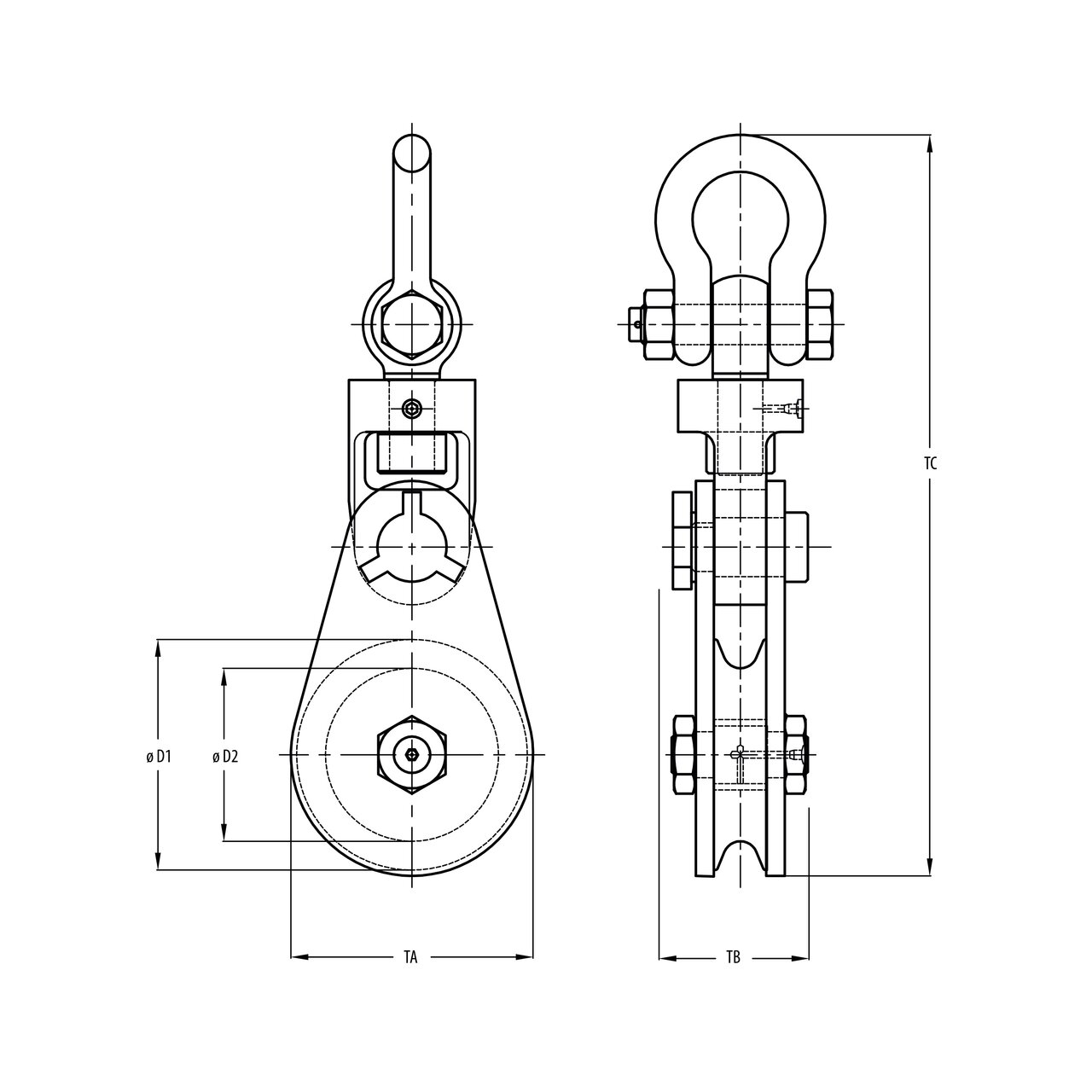

Dia. (mm) D (mm) E (mm) G (mm) K (mm) L (mm) Gewicht
kg
CAD
16.15121030215 2 7-9 75 58 82 70 290 4
16.15121040415 4 10-12 115 90 120 70 358 6
16.15121060415 4 16-19 150 120 160 70 432 14
16.15121080815 8 19-22 200 165 210 93 550 16
16.15121101015 10 24-26 250 205 260 115 681 38
16.15121121215 12 24-26 300 250 310 133 767 56
16.15121181515 15 22-24 200 165 210 102 663 24
16.15121121515 15 24-26 300 250 310 133 788 65
16.15121142215 22 28-32 355 305 365 140 962 90
16.15121123015 30 28-30 300 245 310 193 1 023 125
16.15121163015 30 32-35 405 350 415 155 1 121 135
16.15121143515 35 32-35 350 280 365 193 1 058 130
16.15121245015 50 46-50 600 500 625 275 1 525 418
