Algemeen:

  • Standaard uitgerust met een wartelend ovaal oog.
  • Blokken kunnen worden uitgevoerd met een wartelhaak, warteloog of wartelende gaffel.
  • Standaard uitgevoerd met bronzen lager (andere lagers op aanvraag).
  • Groeven kunnen aangepast worden aan andere kabeldiameters.
  • Blokken kunnen op aanvraag worden uitgevoerd met een hondsvot.
  • Temperatuursbereik: -40°C / +80°C
  • Opmerking: WLL= werklast op topaansluiting.
  • Veiligheidsfactor: 4:1
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
Artikelnr. WLL
ton

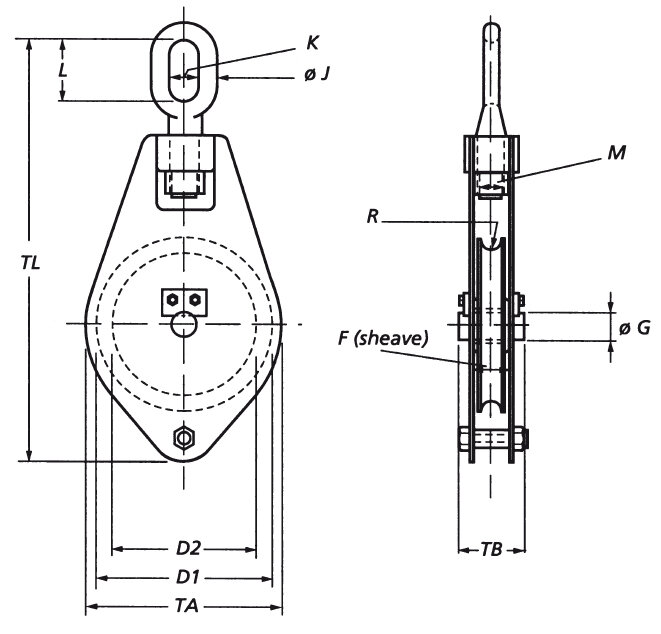

Voor staalkabeldia. (mm) Schijven (#) D1 (mm) D2 (mm) F (mm) Ø G (mm) Ø J (mm) K (mm) L (mm) M (mm) R (mm) TA (mm) TB (mm) TL (mm) Gewicht
kg
CAD
16.13111000010 0,75 8 1 100 80 20 15 12 21 48 16 4,5 110 45 275 2
16.13111250110 1 10 1 125 105 27 22 16 26 58 18 5,5 135 52 336 3
16.13111500210 2 12 1 150 120 40 30 16 26 58 24 6,5 170 74 407 6
16.13112000310 3 14 1 200 165 40 30 21 32 72 30 7,5 220 74 500 10
16.13112500410 4 18 1 250 210 45 35 26 40 94 33 9,5 270 81 608 18
16.13113000610 6 20 1 300 255 50 40 29 45 108 42 11 320 88 706 27
16.13113500810 8 22 1 350 305 50 45 32 49 114 45 12 380 92 778 44
16.13113501010 10 22 1 350 305 60 50 36 54 125 52 12 380 110 795 50
16.13114001010 10 24 1 400 345 60 50 36 54 125 52 13 430 110 848 60
16.13113501210 12 22 1 350 305 60 50 41 60 144 56 12 380 114 821 59
16.13114001210 12 24 1 400 345 60 60 41 60 144 56 13 430 118 926 75
16.13113501610 16 22 1 350 305 60 50 46 66 163 64 12 380 114 879 69
16.13114001610 16 24 1 400 345 60 60 46 66 163 64 13 430 118 959 81
16.13114002010 20 24 1 400 345 60 60 51 72 173 72 13 430 118 990 97
16.13114502010 20 28 1 450 390 70 70 51 72 173 72 15 480 128 1 046 109
16.13114502510 25 28 1 450 390 70 70 60 80 195 76 15 480 128 1 105 130
16.13114503010 30 28 1 450 390 70 70 60 90 220 80 19,5 480 134 1 145 150

WLL= werklast op topaansluiting.
