Algemeen: Dankzij de AGWW lastverdeler krijgt een standaard ketting4-sprong een hogere werklast. Door dit systeem mag men er rekening mee houden dat de 4 benen de last dragen.
Dit geldt ook wanneer bij gebruik van 2 kettingtweesprongen als viersprong, één van deze tweesprongen uitgerust is met een lastverdeler.
Het systeem kan 180° gedraaid worden om de levensduur te verlengen.

  • Materiaal: Grade 10.
  • Markering: Pewag of PW, Winner of 10, H16, CE, partijcode en type.
  • Temperatuursbereik: 380°C.
  • Afwerking: Oranje poedercoating.
  • Standaard: EN 818-4
  • Veiligheidsfactor: 4:1.
  • Grade: 10
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
Artikelnr. Code WLL
Ton

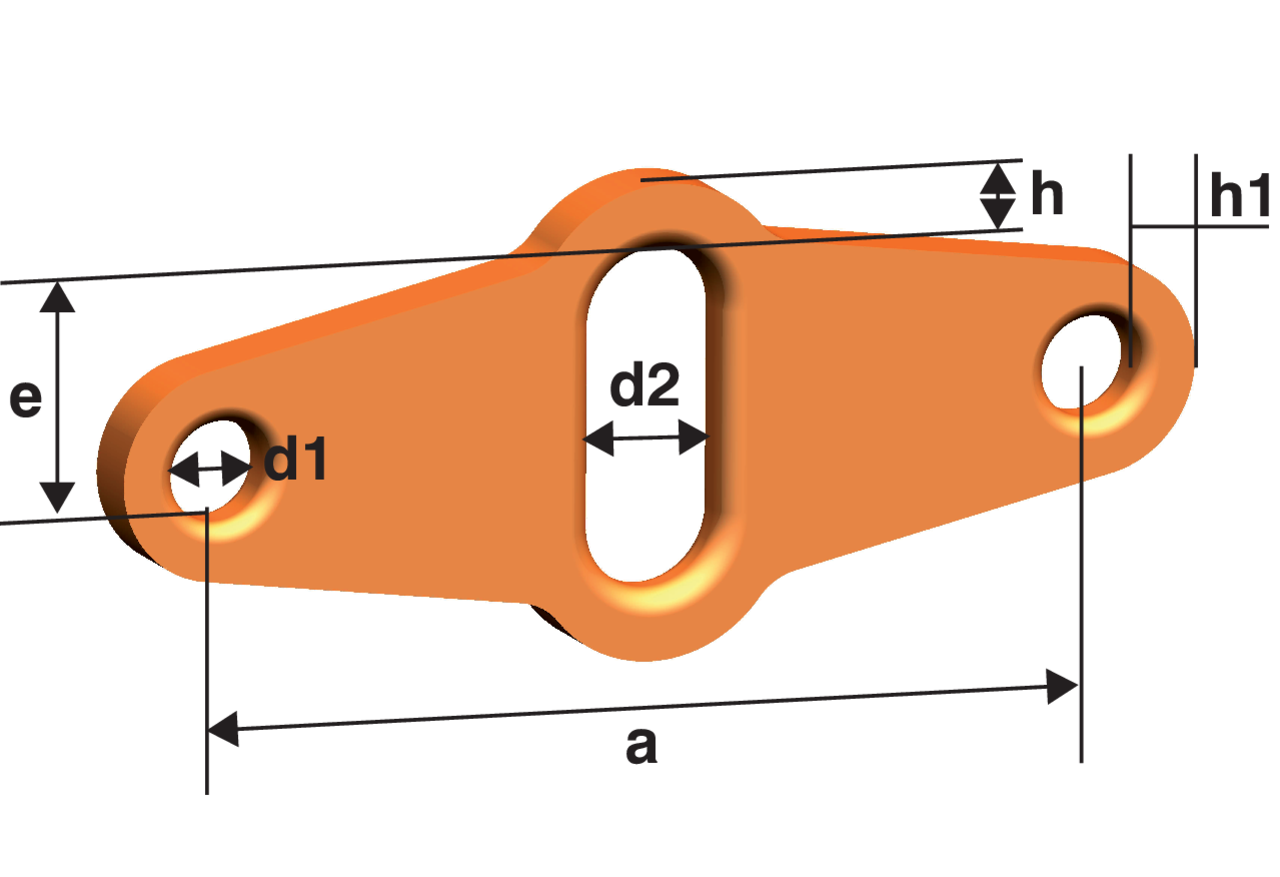

WLL 45°- 60° (t) Verschil L1/L2 kettingschalmen Verbindingsschalm A (mm) E (mm) D1 (mm) D2 (mm) h (mm) h1 (mm) Gewicht
kg
CAD
11.5995025 AGWW 5/6 2 1,4 6 for 5 mm chain 5 for 6 mm chain CW 8 148 35 16 22 11 9 0,54
11.5995027 AGWW 7/8 3,55 2,5 6 for 7 mm chain 5 for 8 mm chain CW 10 210 51 22 25 15,5 14 1,75
11.5995029 AGWW 10 5,6 4 4 CW 13 180 32 25 32 23 15,5 1,56
11.5995031 AGWW 13 9,5 6,7 4 CW 16 240 53 32 40 27 20 3,6
11.5995036 AGWW 16 14 10 4 CW 19/20 300 77 40 50 32 25 7,18
11.5903778 AGWW 19/20 20 14 5 CW 26 390 79 50 70 45 30 13,2
11.5904009 AGWW 22 26,5 19 5 CW 32 350 124 60 70 50 35 15
11.5904013 AGWW 26 37,5 26,5 4 CW 32 400 130 70 75 60 40 25,6
* Gebruik deze connex (koppelschalm) om de lastverdeler te monteren in de kettingviersprong
