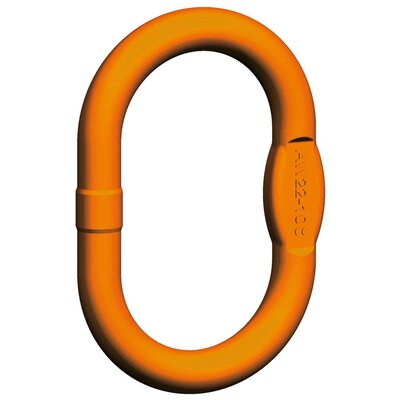

Algemeen: AW topschalmen zijn ontworpen voor gebruik in lengen & 2-sprongen.

  • Materiaal: Grade 10
  • Markering: Volgens norm, CE, Pewag of PW, Winner of 10, H16, CE, partijcode en type.
  • Temperatuursbereik: 380°C.
  • Afwerking: Oranje poedercoating.
  • Norm: EN 1677-4
  • Veiligheidsfactor: 4:1
  • Grade: 10
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
Artikelnr. EAN WLL
ton
Sjorcapaciteit
kN
Voor kettingleng dia.
mm
Voor ketting2sprong dia.
mm

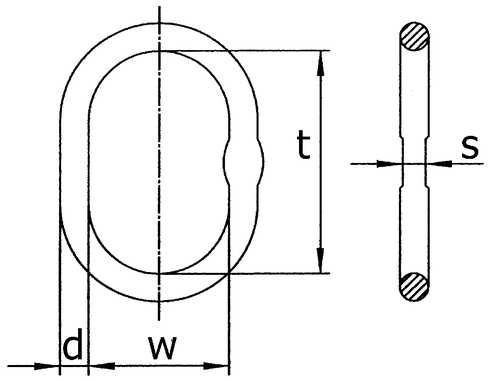

Enkele haak DIN 15401 Dubbele haak DIN 15402 N° d
mm
s
mm
t
mm
w
mm
Gewicht
kg
CAD
11.0246775 AW 13 2,3 46 6+7 6 2,5 4 13 10 110 60 0,34 -
11.0246776 AW 16 3,5 70 8 7 2,5 4 16 14 110 60 0,53 -
11.0246777 AW 18 5 100 10 8 5 6 19 14 135 75 0,92 -
11.0246778 AW 22 7,6 152 13 10 6 8 23 17 160 90 1,6 -
11.0246779 AW 26 10 200 16 13 8 10 27 20 180 100 2,46 -
11.0246780 AW 32 14 280 19 16 10 12 33 26 200 110 4,14 -
11.0246781 AW 36 25,1 502 22 19 16 20 36 29 260 140 6,22 -
11.0246782 AW 45 30,8 616 26 22 25 32 45 340 180 12,82 -
11.0260723 AW 50 40 800 32 26 32 40 50 43 350 190 16,55 -
11.0271783 AW 56 64 1 277 - 32 32 40 56 400 200 27,01
11.0254786 AW 72 85 1 700 50 63 70 460 250 45,3 -
