Ropeblock

De Ropeblock beugelsocket CSS is ontworpen met mechanische waarden (Charpy-V> 42 joule / - 20 ° C) voor gebruik bij lage temperaturen. Alle sockets hebben een efficiëntie van 100% op de MBL van de staaldraad, maar zijn beperkt tot de MBL van de socket.

De CSS sockets hebben een type approval van DNV en Lloyd's Register.

  • Markering: Volgens norm, CE
  • Temperatuursbereik: - 40°C tot + 110°C , Hogere temperaturen mogelijk met reductie van de WLL.
  • Afwerking: Blauw geverfd (P) of verzinkt (G).
  • Norm: EN 10204
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

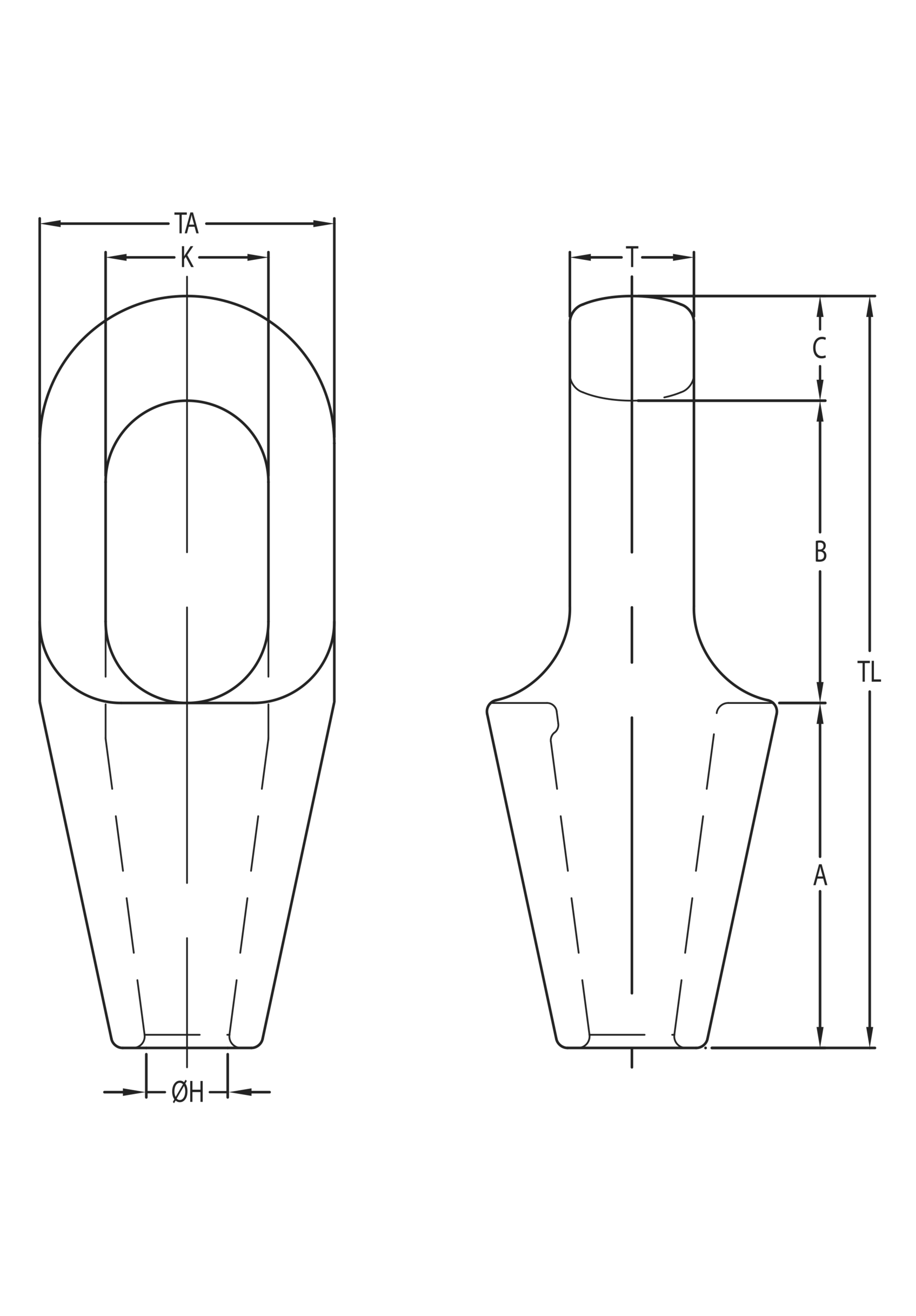

Artikelnr. Code MBL
t
Voor staalkabeldia.
mm
Strand Ø
mm
Afwerking TL (mm) TA
mm
A
mm
B
mm
C
mm
Ø H
mm
K
mm
T
mm
Gewicht
kg
CAD
10.10CSS296.G CSS 296 G 8 6-7 G 101 37 50 40 11 9,1 22 13 0,3
10.10CSS297.G CSS 297 G 12 8-10 G 119 43 57 48 14 12,6 25 18 0,5
10.10CSS298.G CSS 298 G 20 11-13 G 140 51 64 59 17,5 14,6 30 23 0,7
10.10CSS299.G CSS 299 G 25 14-16 13 G 162 67 76 65 21 18,1 36 26 1,4
10.10CSS200.G CSS 200 G 40 18-19 14-16 G 194 76 89 78 27 21,9 42 32 2,2
10.10CSS201.G CSS 201 G 55 20-22 18-19 G 224 92 101 90 33 24,9 47 38 3,8
10.10CSS204.G CSS 204 G 75 23-26 20-22 G 253 104 114 103 36 28,8 57 44 5,4
10.10CSS207.G CSS 207 G 90 27-30 23-26 G 282 114 127 116 39 32,9 65 51 7
10.10CSS212.G CSS 212 G 125 31-36 27-28 G 312 126 139 130 43 39,2 71 57 10
10.10CSS215.G CSS 215 G 150 37-39 30-32 G 358 136 152 155 51 42,5 81 63 13
10.10CSS217.G CSS 217 G 170 40-42 33-35 G 390 146 165 171 54 45,5 83 70 17
10.10CSS219.G CSS 219 G 225 43-48 36-40 G 443 171 190 198 55 52,5 93 76 26
10.10CSS222.G CSS 222 G 280 49-54 42-45 G 502 193 216 224 62 59,1 100 82 37
10.10CSS224.G CSS 224 G 360 55-60 46-48 G 548 216 228 247 73 65,1 112 92 50
10.10CSS226.G CSS 226 G 425 61-68 50-54 G 257 241 248 270 79 73,4 140 102 66
10.10CSS227.G CSS 227 G 460 69-75 56-62 G 644 273 279 286 79 79,4 159 124 91
10.10CSS228.G CSS 228 G 560 76-80 64-67 G 696 292 315 298 83 88,2 171 133 117
10.10CSS229.G CSS 229 G 625 81-86 69-76 G 743 311 330 311 102 92,4 184 146 125
10.10CSS230.G CSS 230 G 720 87-93 78-86 G 788 330 356 330 102 98,8 197 159 176
10.10CSS231.G CSS 231 G 875 94-102 88-96 G 845 362 381 356 108 107,8 216 178 228
10.10CSS233.G CSS 233 G 1 200 108-115 98-110 G 1 000 405 450 425 125 129,5 235 190 323
10.10CSS240.G CSS 240 G 1 400 120-130 112-124 G 1 150 450 500 525 125 147,1 260 200 447
10.10CSS245.G CSS 245 G 1 600 135-140 125-132 G 1 185 520 540 495 150 153,9 290 220 645
10.10CSS250.G CSS 250 G 2 000 142-153 133-143 G 1 285 545 585 530 170 171,1 305 240 741
10.10CSS255.G CSS 255 G 2 220 154-165 144-154 G 1 370 575 630 565 175 185,1 330 250 860
10.10CSS260.G CSS 260 G 2 500 166-178 155-166 G 1 450 595 680 590 180 199,1 330 270 985
10.10CSS265.G CSS 265 G 2 800 180-191 167-179 G 1 535 625 725 620 190 213 350 290 1 183
10.10CSS270.G CSS 270 G 3 200 192-204 180-191 G 1 635 690 775 650 210 228,5 395 305 1 487
