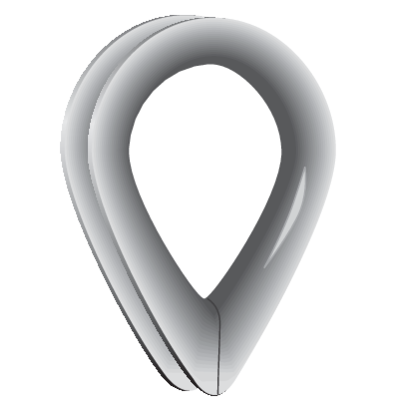

Algemeen: Kabelkous DIN 6899(B)

Norm: Volgens DIN 6899 (B)

Materiaal: Zacht staal.
Afwerking: Verzinkt

Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

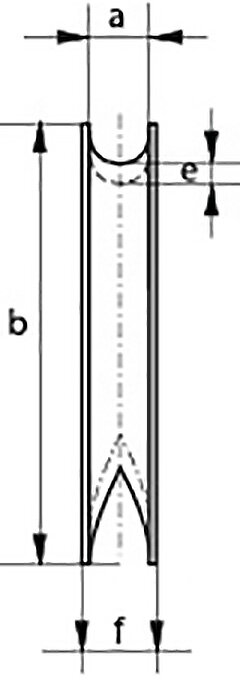

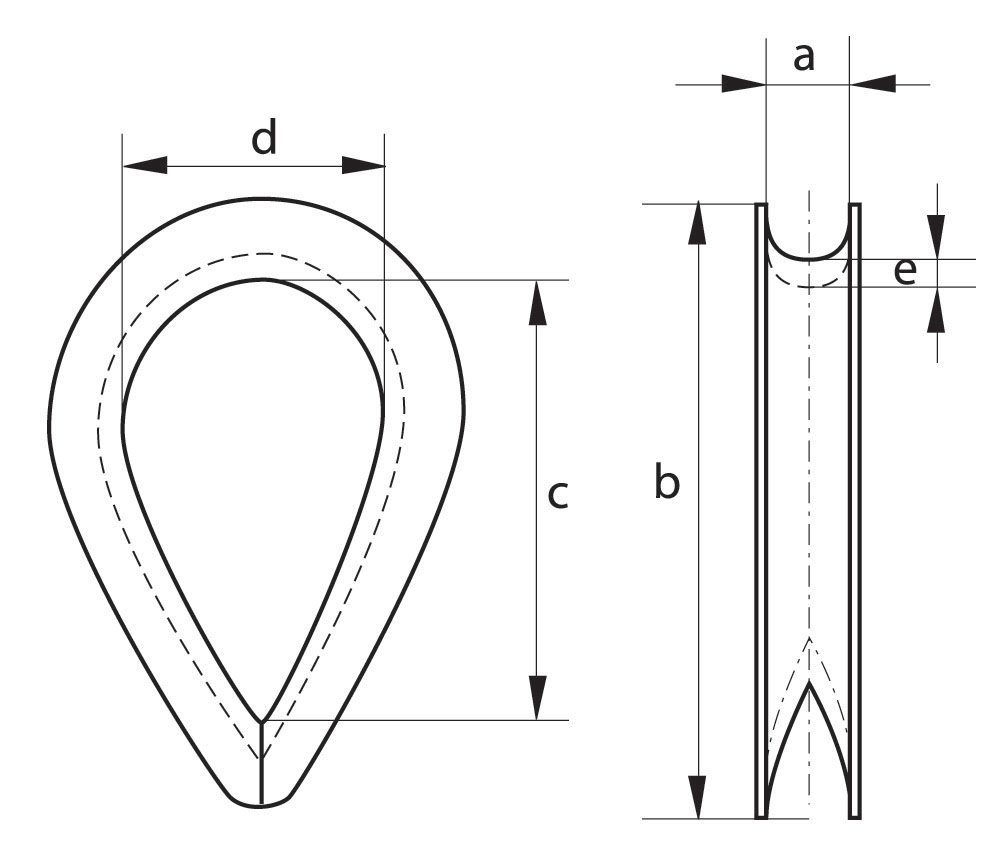

Rope diameter mm	a mm	b mm	c mm	d mm	E mm	F mm	Gewicht	CAD
2,5	3	22	19	12	1,6	6	0,6	-
3,5	4	26	21	13	1,6	7	0,7	-
4	5	32	23	14	1,9	8	0,9	-
5	6	38	25	16	2,4	10	1,8	-
6	7	44	28	18	2,4	11	1,9	-
7	8	51	32	20	2,8	12	2,7	-
9	10	57	38	24	3,1	14	4,1	-
11	12	64	45	28	3,3	17	6,9	-
13	13	70	48	30	3,3	18	7,6	-
13	14	76	51	32	3,7	19	9,2	-
15	16	83	58	36	3,8	22	16,4	-
16	17	89	61	38	4,7	25	19	-
17	18	95	64	40	4,7	26	20,3	-
18	20	102	72	45	5,7	28	27,3	-
20	22	114	80	50	5,7	30	28,6	-
22	24	127	90	56	6,5	34	44,8	-
24	26	140	99	62	6,8	36	57,7	-
26	28	152	112	70	8	38	72	-
28	30	165	120	75	8	42	104	-
30	32	178	128	80	8	44	115	-
32	34	203	152	95	8,5	46	153	-
34	36	216	160	100	8,5	48	176	-
36	38	229	176	110	8,5	50	195	-
38	40	241	184	115	10,5	56	292	-
40	42	254	192	120	10,5	58	320	-
42	45	305	240	150	10,5		364	-
47	50	360	265	160	12		535	-
57	60	380	275	170	12		790	-
63	65	420	300	180	13		830	-
72	75	460	350	200	15		1 200	-
87	90	500	370	210	18		2 600	-
97	100	550	380	220	20		3 050	-
