Algemeen:

  • Standaard blauwe kleur.
  • Geleverd met borgmoeren.
  • Enkel voor rechte of in-lijn belasting.
  • Met trapeziumdraad.
  • MBL = 5x WLL.

Optie:

  • Andere kleur of verzinkt.
  • Andere eindverbindingen (contacteer ons).
  • Vergrendeling.
  • Draaiwiel of ratel.
  • Andere afmetingen.
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

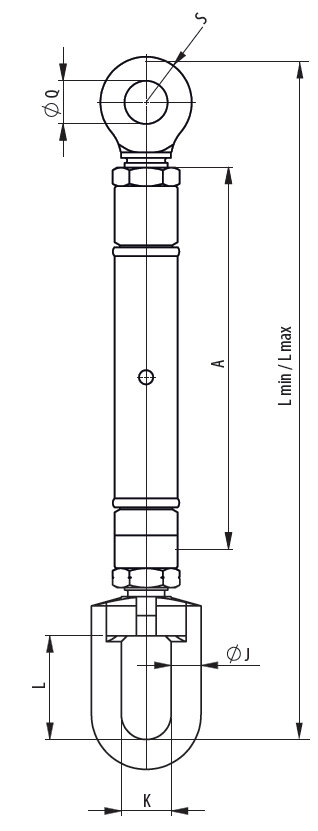

Artikelnr. WLL
ton
Opname (mm) Draad trap. L min. L max.
mm
A
mm
I
mm
K
mm
L
mm
S (mm) T
mm
Gewicht
kg
CAD
11.50410016023 1,6 188 22 x 5 400 588 240 23 26 58 22,5 20 2
11.50410020023 2 200 24 x 5 424 624 260 25 26 58 25 22 3
11.50410025023 2,5 206 28 x 5 475 681 280 27 32 72 27,5 25 5
11.50410031023 3,1 228 30 x 6 498 726 300 30 32 72 30 28 7
11.50410040023 4 241 32 x 6 554 795 320 33 40 94 32,5 30 9
11.50410050023 5 240 36 x 6 585 825 340 39 40 94 37,5 35 12
11.50410063023 6,3 263 44 x 7 665 928 380 42 45 108 42,5 40 17
11.50410080023 8 297 48 x 8 724 1 021 420 48 50 115 47,5 45 25
11.50410100023 10 309 52 x 8 797 1 106 460 52 60 125 55 50 33
11.50410126023 12,6 340 55 x 9 875 1 215 500 56 65 144 60 55 42
11.50410160023 16 354 65 x 10 966 1 320 540 65 70 163 65 60 58
11.50410200023 20 382 70 x 10 1 044 1 426 580 74 75 173 70 65 71
11.50410200023 25 404 75 x 10 1 119 1 523 620 78 80 192 75 70 82
11.50410315023 31,5 430 80 x 10 1 211 1 641 660 86 90 216 85 80 9
