• Materiaal: Zacht staal
  • Afwerking: Thermisch verzinkt.
  • Opmerking: Uiteinden van de 6 en 8 mm spanschroeven zijn thermisch verzinkt.
  • Veiligheidsfactor: 5/1
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

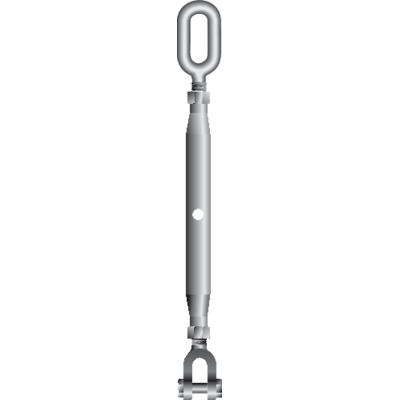

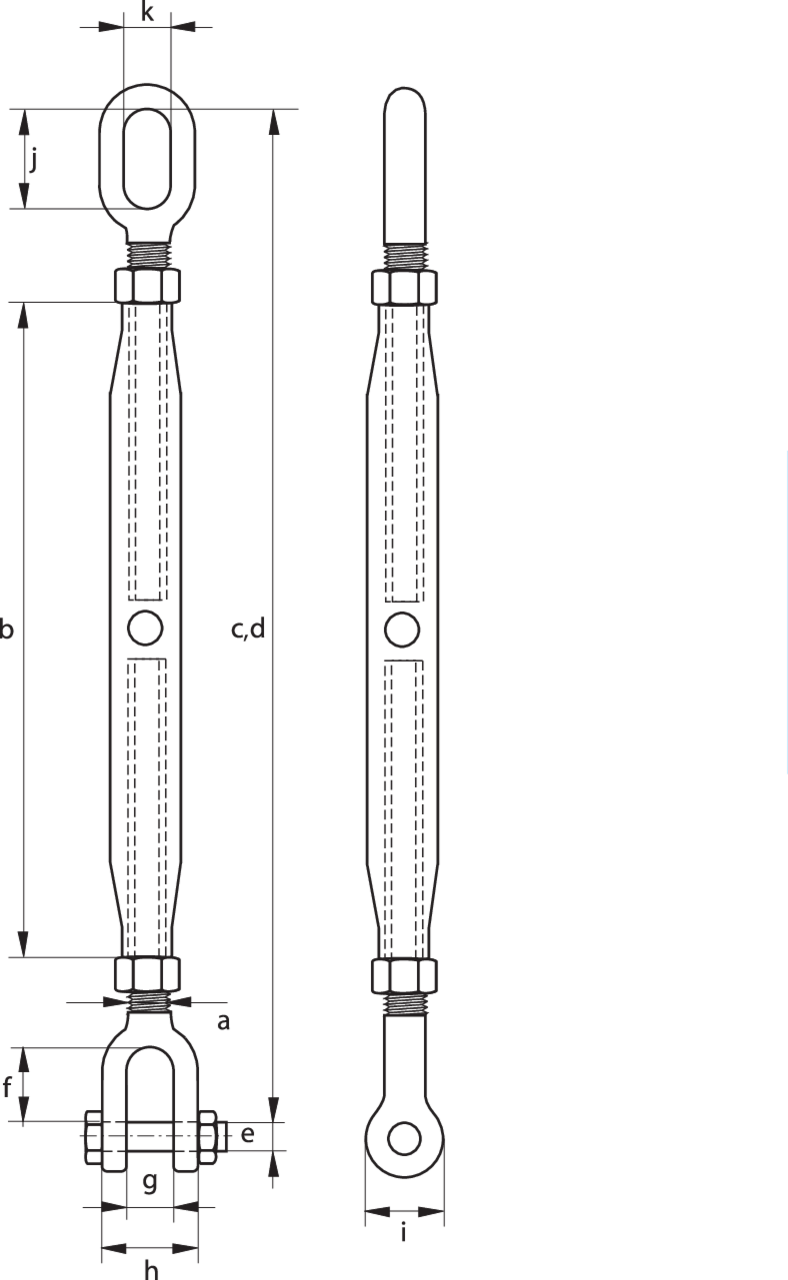

WLL Dia. gaffel oog i
mm
Lengte huis b
mm
Lengte gesloten positie c
mm
Lengte open positie d
mm
Dia. pin e
mm
Opening gaffel g
mm
Breedte gaffel h
mm
Binnenlengte f
mm
Binnenlengte oog j
mm
Binnenbreedte oog k
mm
Draad a Gewicht
kg
CAD
0,2 13 100 165 247 5 7 20 16 11 11 6 0,14 -
0,32 14 108 187 267 6 9 24 22 12 12 8 0,24 -
0,5 19 125 214 306 8 10,5 28 22 13 13 10 0,53 -
0,7 23 195 317 475 10 13 34 27 30 15 12 0,83 -
1,2 29 230 384 562 12 18 42 33 40 20 16 1,49 -
1,5 33 270 452 657 16 20 51 38 50 24 20 2,54 -
2,2 38 295 493 717 20 25 55 45 50 24 22 3,34 -
3,2 46 325 539 791 22 30 70 52 56 28 24 4,65 -
4,8 60 370 670 952 30 38 82 70 70 35 33 10,5 -
6 76 400 714 1 011 33 45 85 70 80 40 39 12,8 -
8,5 85 400 741 945 39 50 94 86 49 49 45 20,8 -
11 92 400 774 1 018 45 58 98 97 52 52 48 24 -
