Green Pin

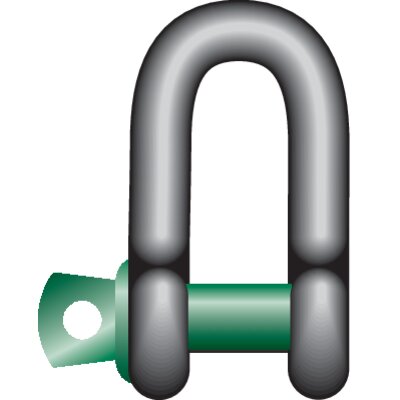

Algemeen: D-sluiting borstbout Green Pin G-4151

Norm: EN 13889

Certificering: Dit product kan zonder extra kosten worden geleverd met een fabriekscertificaat, 3.1 materiaal certificaat, leverancierscertificaat, conformiteitssverklaring en alle sluitingen vanaf 2T kunnen worden geleverd met een DNV 2.7-1 certificaat.

  • Materiaal: Beugel en bout hoogwaardig staal, sterkteklasse 6, gekoeld en gehard.
  • Markering: Volgens norm
  • Temperatuursbereik: -20ºC tot + 200ºC
  • Afwerking: Thermisch verzinkt.
  • Norm: EN 13889
  • Veiligheidsfactor: 6:1
  • Grade: 6
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

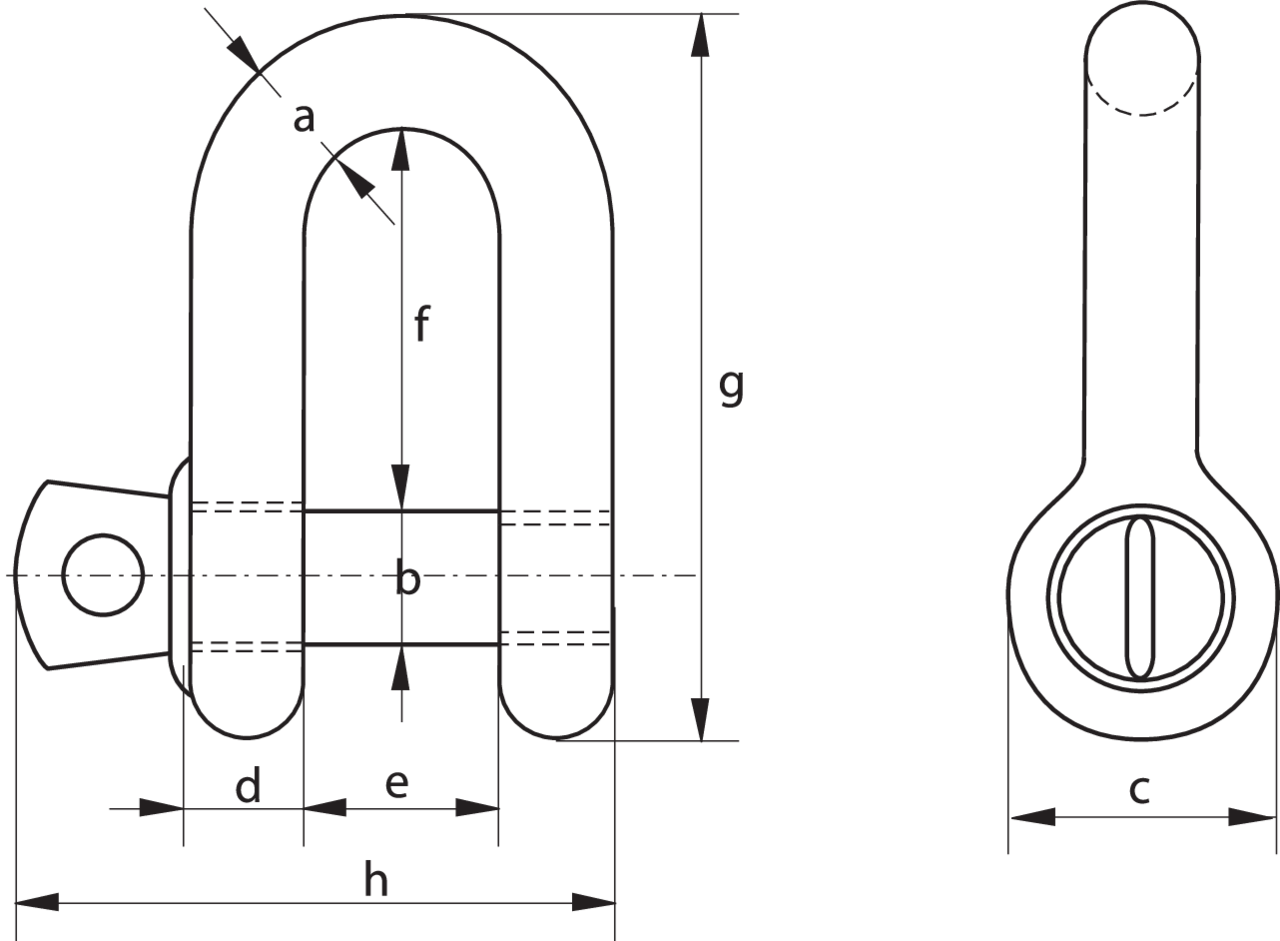

Artikelnr. WLL
ton
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
g
mm
h
mm
Gewicht
kg
CAD
11.30GPGDBB05 0,33 5 6 12 5 9,5 19 33 29,5 0,02 -
11.30GPGDBB06 0,5 7 8 16,5 7 12 22 41,5 38 0,05 -
11.30GPGDBB08 0,75 9 10 20 9 13,5 26 50 46,5 0,09 -
11.30GPGDBB10 1 10 11 22,5 10 17 32 59 54 0,14 -
11.30GPGDBB11 1,5 11 13 26,5 11 19 37 68 59,5 0,19 -
11.30GPGDBB13 2 13,5 16 34 13 22 43 81 73 0,32 -
11.30GPGDBB16 3,25 16 19 40 16 27 51 97 89 0,54 -
11.30GPGDBB19 4,75 19 22 46 19 31 59 112 103 0,87
11.30GPGDBB22 6,5 22 25 52 22 36 73 134 119 1,34 -
11.30GPGDBB25 8,5 25 28 59 25 43 85 154 137 2,08 -
11.30GPGDBB28 9,5 28 32 66 28 47 90 167 153 2,77 -
11.30GPGDBB32 12 32 35 72 32 51 94 180 170 3,72 -
11.30GPGDBB35 13,5 35 38 80 35 57 115 209 186 5,14 -
11.30GPGDBB38 17 38 42 88 38 60 127 230 203 6,85 -
11.30GPGDBB45 25 45 50 103 45 74 149 271 243 11,45 -
11.30GPGDBB50 35 50 57 111 50 83 171 305 272 16,86 -
11.30GPGDBB57 42,5 57 65 130 57 95 190 345 310 24,61 -
11.30GPGDBB65 55 65 70 145 65 105 203 376 344 32,65 -
