Algemeen: VMWP topschalmen zijn ontworpen voor gebruik in 2-, 3- & 4-sprongen. De binnenafmetingen van deze topschalm zijn vergroot.

  • Materiaal: Grade 12.
  • Markering: Volgens norm, CE, Pewag of PW, Winner Pro of 12, H16, CE, partijcode en type.
  • Afwerking: licht blauwe poedercoating.
  • Norm: EN 1677-4
  • Veiligheidsfactor: 4:1
  • Grade: 12
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

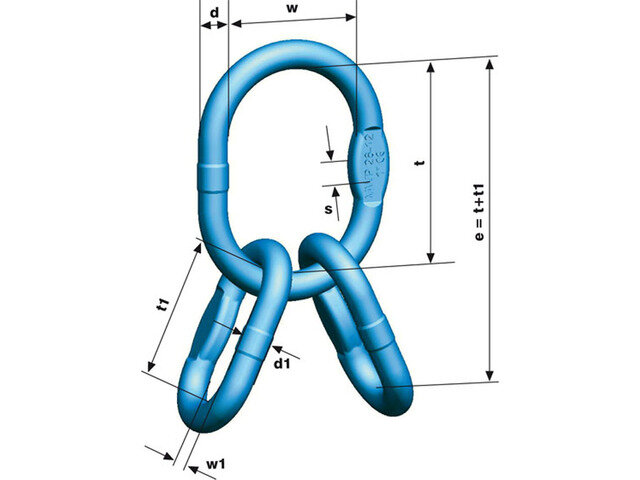

Artikelnr. Code WLL
ton
Enkele haak DIN 15401 Dubbele haak DIN 15402 N° d
mm
d1
mm
E
mm
s
mm
t
mm
t1
mm
w
mm
w1
mm
Gewicht
kg
CAD
11.0387994 VMWP 2- 7/8 4,25 6 8 19 13 214 14 160 54 95 25 1,47
11.0387996 VMWP 2-10/4-7/8 8,8 10 12 27 17 260 20 190 70 110 34 3,45
11.0387998 VMWP 2-13/4-10 12,3 12 16 33 20 315 26 230 85 130 40 6,28
11.0387992 VMWP 4-13 21,2 20 25 38 27 415 29 275 140 150 65 11,5
11.0332132 VMWP 4-16 26,5 20 25 38 33 425 29 275 150 150 70 13,8
