Algemeen: Pewag Winner Profilift Gamma Supreme - met de hand vastdraaien en in de belastingsrichting uitlijnen. Het gepatenteerde systeem heeft zich vanaf het begin bewezen.
De 360º draaibare oogbout heeft een gepatenteerde en verwisselbare speciale schroef, die 100% op scheuren is getest en ook beschermd is tegen corrosie door een chroom VI-vrije afwerking. Gemarkeerd met WLL en schroefdraadmaat.

Montage en demontage zonder gereedschappen.
De vergrendeling in pos. 1 heeft geen contact met de schroef (afbeelding 1).
- Vergrendeling wordt met een gepatenteerde veer in positie gehouden
- Oogbout is draaibaar

De vergrendeling in pos. 2 heeft contact met de schroef (afbeelding 2).
- Vergrendeling wordt met een gepatenteerde veer in positie gehouden
- Oogbout is niet draaibaar, dwz dat het draaimoment op de schroef wordt overgedragen waardoor de oogbout gemonteerd/gedemonteerd kan worden.
Een aanzienelijk eenvoudiger alternatief is de Pewag Winner Profilift Gamma Basic. Met dezelfde voordelen als de Pewag Supreme wat betreft afmetingen, draagcapaciteit en toepassingen, de Pewag PLGW Basic moet alleen anders gemonteerd worden: vast- en losmaken moet met een zeshoekige Allen moersleutel.

Toegestaan gebruik

Capaciteit volgens tabel (zie afbeelding 3).

  • Stel het hijsoog voor de belasting in op de toegestane belastingsrichting
  • Belastbaar in alle richtingen met 4-voudige veiligheid tegen breuk

Niet toegestaan gebruik

Let er bij het kiezen van de samenstelling op dat er geen onjuiste belasting kan ontstaan bijv. als:

  • De trekrichting is geblokkeerd
  • De trekrichting niet in het opgegeven bereik ligt (zie afbeelding 4)
  • Lastring tegen randen of lading drukt

Om de benodigde schroefdraadlengte uit te rekenen (L):
L=H + S+ K + X

H= Materiaal hoogte
S= Dikte van de borgring
K= Hoogte van de moer (afhankelijk van de schroefdraadmaat van de schroef)
X= Oversteek van de schroef (dubbele spoed van de schroef)
L max. = n max.

Als er een hijsoog met speciale schroefdraadlengte wordt gevraagd, vermeld dan de benodigde schroefdraadlengte "L".
Pewag levert, naast de standaard en maximale schroefdraadlengtes, speciaal op maat gemaakte schroefdraadlengtes.
Op maat gemaakte schroefdraadlengtes worden geleverd met een borgring en een op scheuren geteste, corrosievrije moer.

  • Materiaal: Gelegeerd staal.
  • Markering: WLL, schroefdraadmaat en IDnummer.
  • Afwerking: Geverfd.
  • Standaard: EN 1677-1
  • Waarschuwing: Let er bij het kiezen van de samenstelling op dat er geen onjuiste belasting kan ontstaan, b.v als:
  • Veiligheidsfactor: 4:1.
  • Grade: 10
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
Artikelnr. EAN WLL
ton

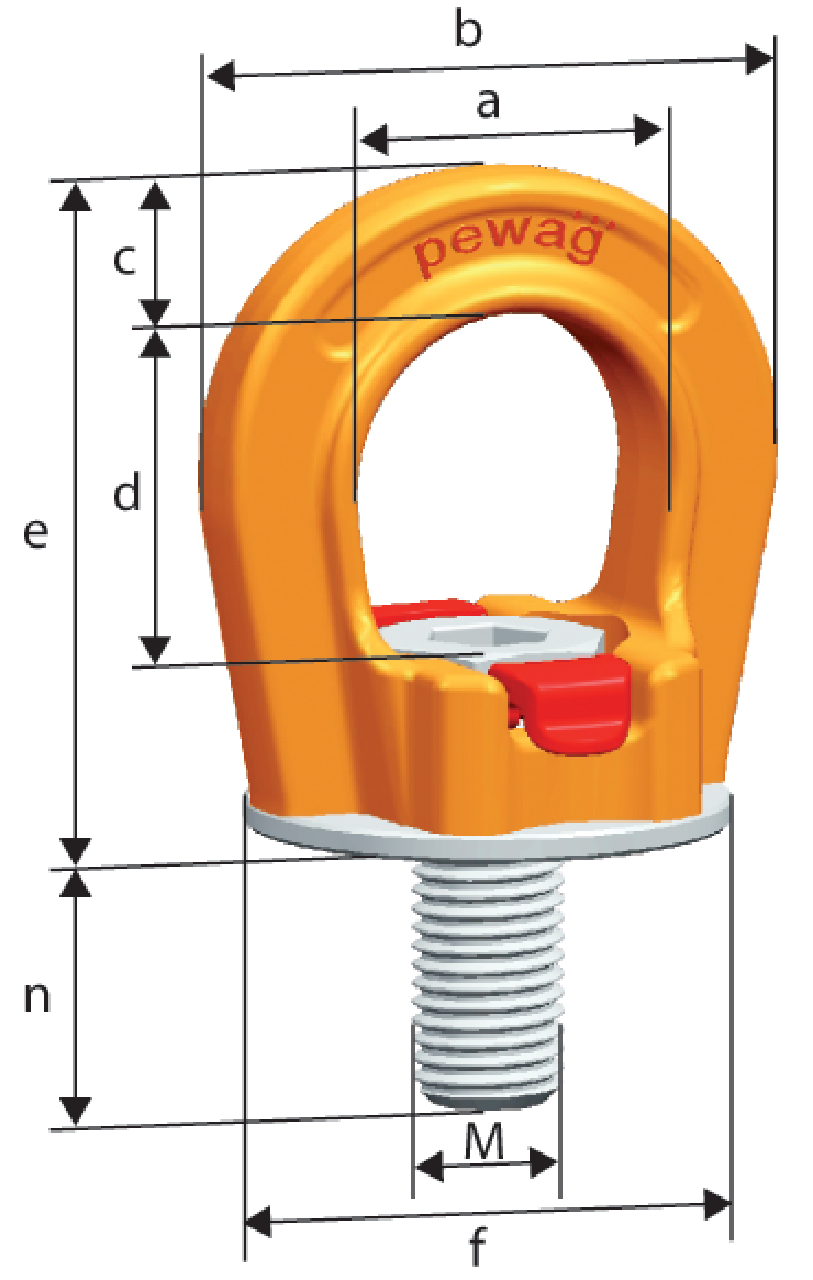

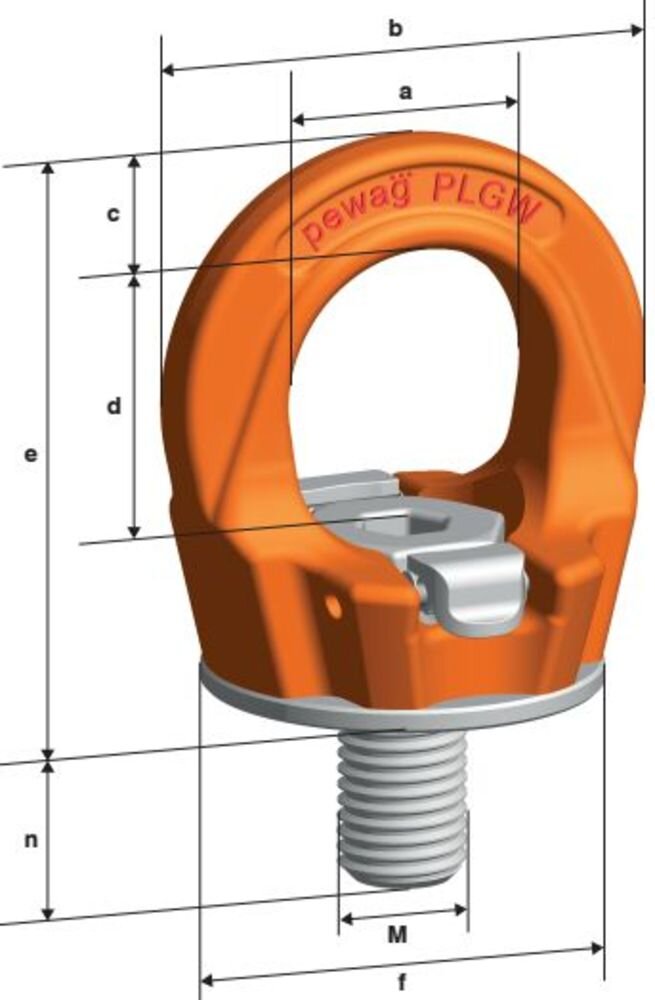

mm Draad n (mm) n max. (mm) A (mm) B (mm) C (mm) D (mm) E (mm) Ø f (mm) Gewicht
kg
CAD
11.4291753 PLGW 0,3 t 0,3 6 M8 15 90 25 45 10 27 53 35 0,17
11.4291754 PLGW 0,5 t 0,5 6 M10 15 160 25 45 10 27 53 35 0,18
11.4291755 PLGW 0,7 t 0,7 8 M12 20 160 30 55 12 32 63 43 0,29
11.4291756 PLGW 1,5 t 1,5 10 M16 25 160 35 64 14 36 70 50 0,45
11.4291757 PLGW 2,3 t 2,3 12 M20 30 160 40 73 16 41 81 54 0,62
11.4291758 PLGW 3,2 t 3,2 14 M24 35 - 50 86 18 50 93 69 1,1
11.4291759 PLGW 4 t (4,9 t) 4 17 M30 45 - 60 110 25 60 114 90 2,2
11.4291760 PLGW 7 t 7 19 M36 55 - 70 132 31 70 136 108 3,9
11.4291761 PLGW 9 t 9 22 M42 65 - 80 152 36 72 153 126 5,8
11.4291762 PLGW 12 t 12 24 M48 75 - 95 179 42 88 179 148 8,9

Download CAD

Description

Get CAD
Download



Hefmethode




Aantal benen
1
1
2
2
2
2
3+4
3+4
2
3+4


Neigingshoek
90°
90°
0°-45°
45°-60°
0°-45°
45°-60°
asymm.
asymm .

Code Schroefdraad
Werklast in tonnen
mm









PLGW 0,3 t
M8
1,0
0,3
2,0
0,6
0,4
0,3
0,6
0,4
0,3
0,3
6
PLGW 0,5 t
M10
1,5
0,5
3,0
1
0,7
0,5
1
0,7
0,5
0,5
6
PLGW 0,7 t
M12
2
0,7
4
1,4
1
0,7
1,4
1
0,7
0,7
8
PLGW 1,5 t
M16
4
1,5
8
3
2,1
1,5
3
2,2
1,5
1,5
10
PLGW 2,3 t
M20
5
2,3
10
4,6
3,2
2,3
4,8
3,4
2,3
2,3
12
PLGW 3,2 t
M24
6,5
3,2
13
6,4
4,5
3,2
6,7
4,8
3,2
3,2
14
PLGW 4 t
M30
12
4,0
24
8,0
5,6
4,0
8,2
6,0
4,0
4,0
17
PLGW 4,9 t*
M30
12
4,9
24
9,8
6,9
4,9
10,3
7,3
4,9
4,9
17
PLGW 7 t
M36
15
7
30
14
9,8
7
14,7
10,5
7
7
19
PLGW 9 t
M42
22
9
44
18
12,6
9
18,9
13,5
9
9
22
PLGW 12 t
M48
30
12
60
24
16,8
12
25
18
12
12
24
* Hogere WLL verkrijgbaar op aanvraag.
