G-3161 Harpsluiting BB Yellow Pin

Home / Producten / Hef- & Hijsmateriaal / Ketting & toebehoren / Sluitingen / Harpsluitingen / G-3161 Harpsluiting BB Yellow Pin

Algemeen: Harpsluiting borstbout Yellow Pin G-3161.

Norm: Volgens Amerikaanse federale specificaties RR-C-271.

Materiaal: Beugel en bout hoogwaardig staal, sterkteklasse 6.
Afwerking: Thermisch verzinkt.

Veiligheidsfactor: 6:1
Grade: 6

Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

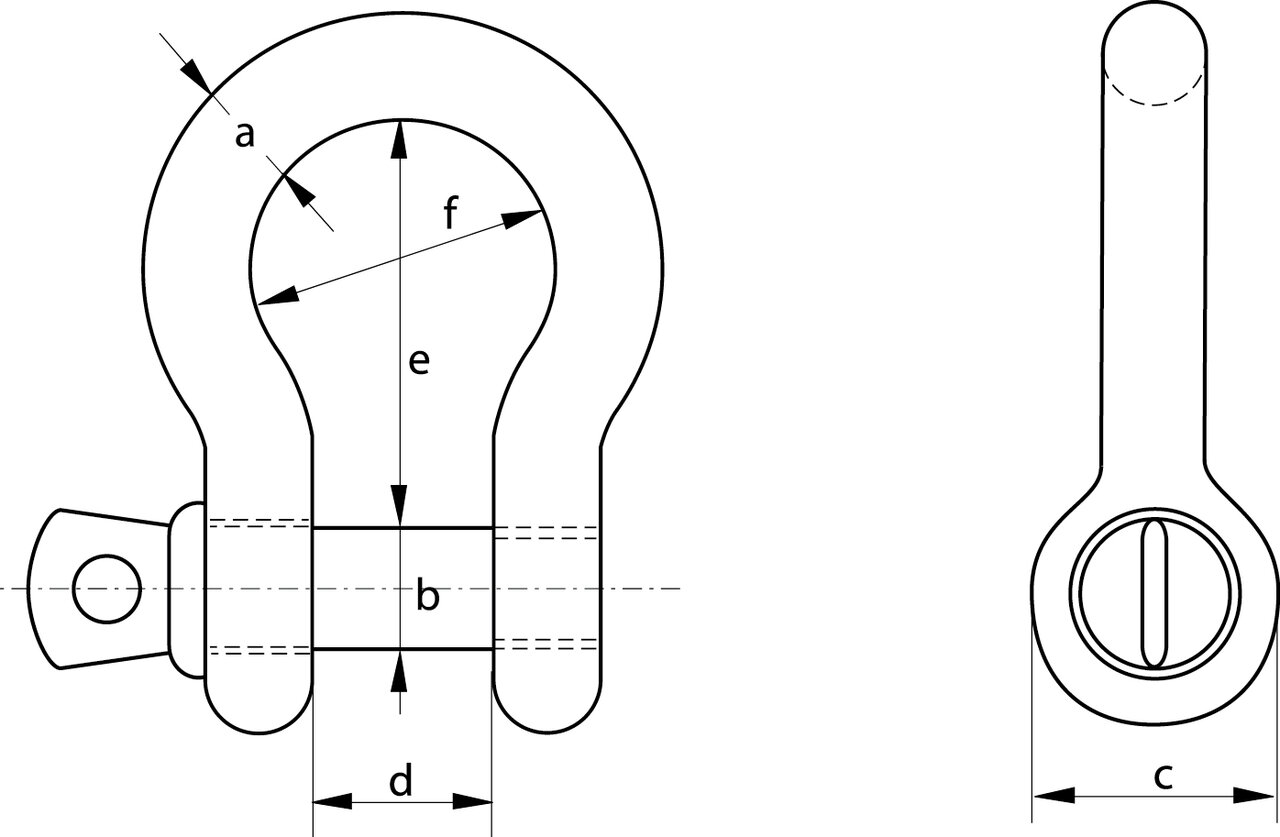

Dia. mm	WLL ton	Dia. boog a mm	Dia. pin b mm	Dia. oog c mm	Binnenbreedte d mm	Binnenlengte e mm	Breedte boog f mm	Gewicht kg
14	0,33	5	6	14	9,5	22	15	0,03
16	0,5	6	8	16	12	29	20	0,05
19	0,75	8	10	19	13,5	31	21	0,09
23	1	10	11	23	17	37	26	0,14
27	1,5	11	13	27	19	43	29	0,2
30	2	13	16	30	23	48	33	0,33
38	3,25	16	19	38	27	60	43	0,62
46	4,75	19	22	46	32	71	50	1,07
53	6,5	22	25	53	36	84	58	1,64
61	8,5	25	28	61	43	95	68	2,28
68	9,5	28	32	68	46	108	74	3,36
76	12	32	35	76	51	119	82	4,31
84	13,5	35	38	84	57	133	92	6,14
92	17	38	42	92	60	146	98	7,81
106	25	45	50	106	73	177	127	12,61

Download CAD

Description

Get CAD

Download
