Red Rooster

Algemeen:
De TMH Red Rooster serie is speciaal ontwikkeld voor industrieel gebruik en heeft een robuuste gietstalen behuizing. Standaard voorzien van lastbegrenzer.

Standaard eigenschappen:

  • Snelheid precies traploos regelbaar.
  • Optimale controle en precies positioneren van de last.
  • Zeer compact.
  • Eindafslag.
  • Koord of drukknop bediening met noodstop.
  • Lastbegrenzer ingebouwd zonder bouwhoogte verlies
  • Luchtdruk 0,4 - 0,63 MPa (4 - 6,3 bar)
  • Gedempt en daardoor lager geluidsniveau.

Optioneel o.a.:

  • Marine Specificatie / corrosiebestendig
  • Verfsystemen van C2 - Industrial naar C5 - Offshore specificatie (Rode afwerking als standaard, andere RAL-kleuren verkrijgbaar op aanvraag).
  • Diverse bedieningsmogelijkheden.
  • Radiografische afstandbediening voor electro pneumatische besturing.
  • Ketting opvangbak/zak (PVC, gegalvaniseerd of roestvrij staal).
  • Verschillende soorten ophanging beschikbaar.
  • Lucht-toevoer systemen en kleppen.
  • Perslucht-conditioneringstoestel.
  • Festoensystemen.

ATEX

  • Vlgs Machinerichtlijn 94/9/EG (EX classificatie)

Aanbevolen:
Wij raden ten zeerste aan een SMC Luchtconditioneringstoestel te gebruiken. (Worden separaat verkocht.)



Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
Artikelnr. WLL
ton
Luchtverbruik hijsen Luchtverbruik dalen Parten
#
Hijsnelheid max. belast
m/min
Daalsnelheid max. belast
m/min
Gewicht met 3m ketting
kg
Hijssnelheid zonder last
m/min
CAD
16.30TMH-10C 10 58,3 71,7 2 1,6 3,2 206 3,3
16.30TMH-10P2E 10 58,3 71,7 2 1,6 3,2 206 3,3
16.30TMH-15P2E 15 58,3 71,7 3 1,05 2,1 316 2,2
16.30TMH-15C 15 58,3 71,7 3 1,05 2,1 316 2,2
16.30TMH-20P2E 20 58,3 71,7 4 0,8 1,6 466 1,6
16.30TMH-20C 20 58,3 71,7 4 0,8 1,6 466 1,6
16.30TMH-25C2 25 108 180 2 1,4 3 581 2,7
16.30TMH-25P2E 25 108 180 2 1,4 3 581 2,7
16.30TMH-30C2 30 108 167 2 1 2,7 581 2,7
16.30TMH-30P2E 30 108 167 2 1 2,7 581 2,7
16.30TMH-37.5/C3 37,5 108 180 3 1 2 1 300 1,8
16.30TMH-37.5/P3E 37,5 108 180 3 1 2 1 300 1,8
16.30TMH-45/C3 45 108 167 3 0,65 1,8 1 300 1,8
16.30TMH-45/P3E 45 108 167 3 0,65 1,8 1 300 1,8
16.30TMH-50P4E 50 108 180 4 0,7 1,5 1 800 1,3
16.30TMH-50C4 50 108 180 4 0,7 1,5 1 800 1,3
16.30TMH-60P4E 60 108 167 4 0,5 1,3 1 800 1,3
16.30TMH-60C4 60 108 167 4 0,5 1,3 1 800 1,3
16.30TMH-75P6E 75 108 180 6 0,45 1 2 500 0,8
16.30TMH-75C6 75 108 180 6 0,45 1 2 500 0,8
16.30TMH-100P8E 100 108 180 8 0,7 1,06 3 200 1,3
16.30TMH-100C8 100 108 180 8 0,35 0,75 3 200 0,65
*1 Takle met sluitingen ipv haken












Download CAD

Description

Get CAD
Download

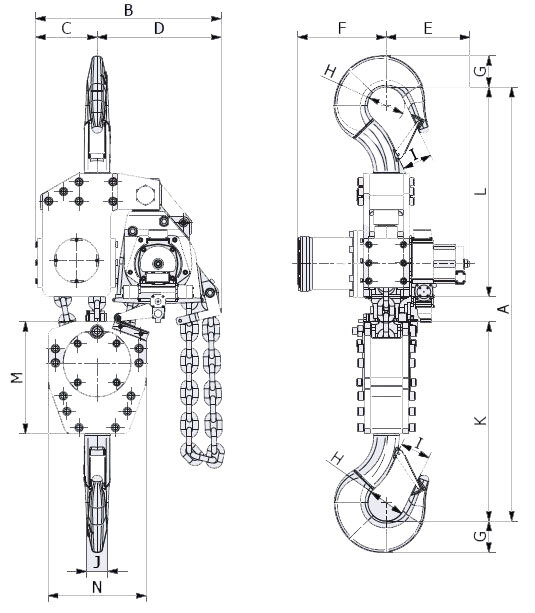

Type
A
B
C
D
E
F
G
I
J
K
L
M
N

mm













16.30TMH-10C / 16.30TMH-10P2E
850
467
154
279
313
247
62
60
40
55
345
480
217
202
16.30TMH-15C / 16.30TMH-15P2E
1100
676
217
459
312
248
67
84
58
52
441
521
275
395
16.30TMH-20C / 16.30TMH-20P2E
1220
789
250
539
313
247
80
110
78
64
493
553
285
530
16.30TMH-25C2 / 16.30TMH-25P2E
1400
478
165
313
346
365
103
125
80
82
655
720
375
320
16.30TMH-37.5/C3 / 16.30TMH-37.5/P3E
1765
767
255
523
346
366
118
125
90
95
808
855
463
405
16.30TMH-50C4 / 16.30TMH-50P4E
2083
1276
603
673
346
366
132
140
100
106
926
1018
550
800
16.30TMH-60C4 / 16.30TMH-60P4E
2160
1276
603
673
346
366
65
180
105
65
990
1000
550
800
16.30TMH-75C6 / 16.30TMH-75P6E
measurement on request
