Green Pin

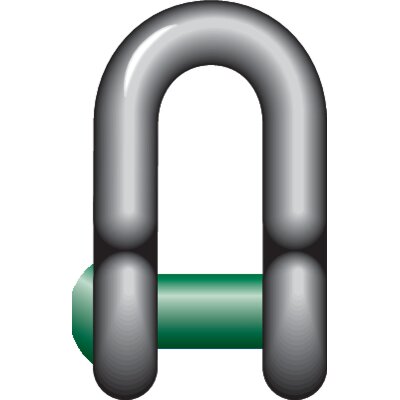

Algemeen: D-sluiting met verzonken bout Green Pin G-4159.

Norm: Voldoet aan de normen van de Amerikaanse federale specificaties RR-C-271. Klasse A.
Certificering: Dit product kan zonder extra kosten worden geleverd met een fabriekscertificaat, 3.1 materiaal certificaat, leverancierscertificaat en/of een conformiteitsverklaring.

  • Materiaal: Beugel en bout hoogwaardig staal, sterkteklasse 6, gekoeld en gehard.
  • Markering: Volgens norm
  • Afwerking: Thermisch verzinkt.
  • Norm: EN 13889
  • Opmerking: Sleutel voor het losschroeven van de bout is los leverbaar.
  • Veiligheidsfactor: 6:1
  • Grade: 6
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

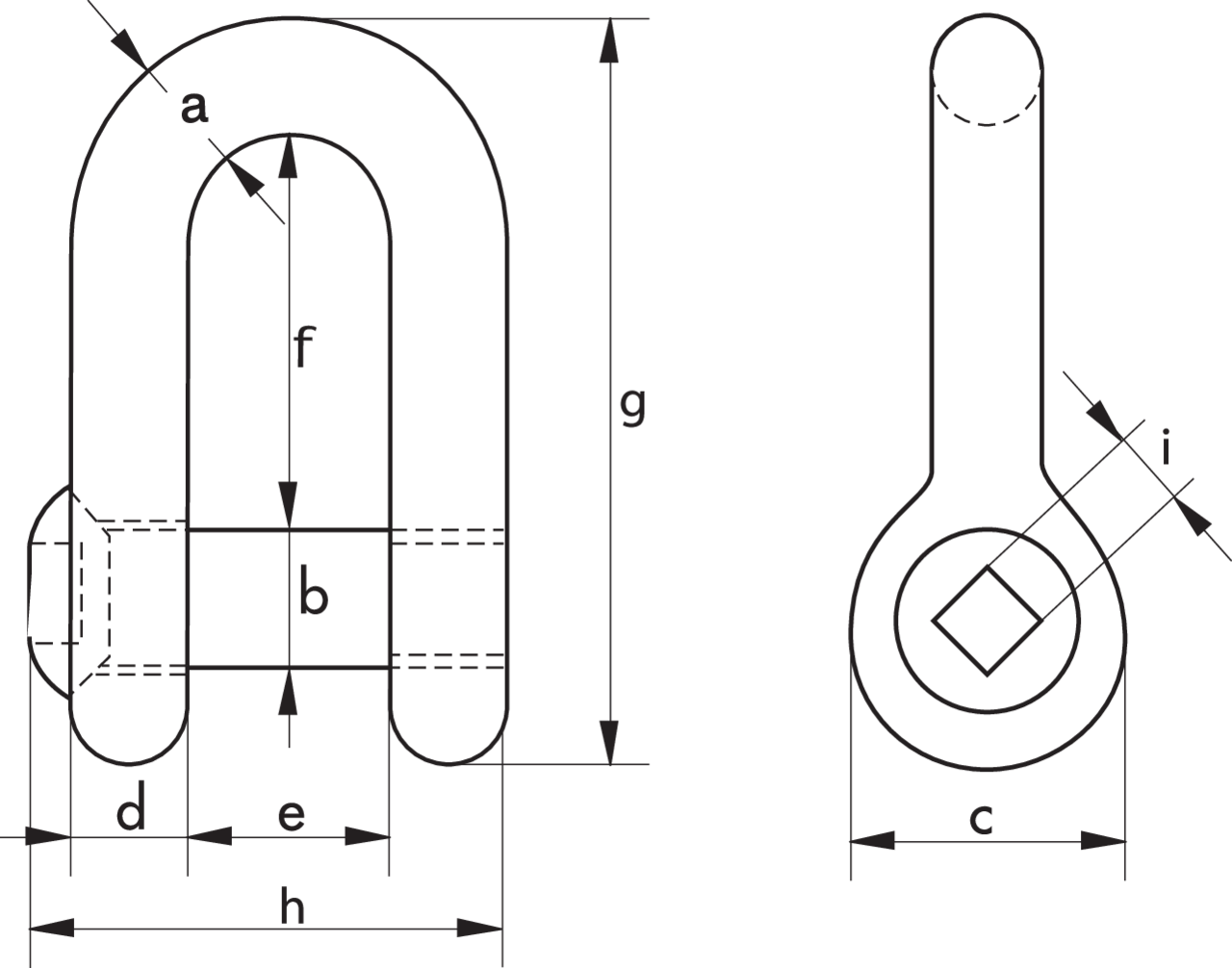

Artikelnr. WLL
ton
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
g
mm
h
mm
i
mm
Gewicht
kg
CAD
11.30GPGDVV13 2 13,5 16 34 13 22 43 81 51 11 0,34 -
11.30GPGDVV16 3,25 16 19 40 16 27 51 97 63 11 0,6 -
11.30GPGDVV19 4,75 19 22 46 19 31 59 112 74 11 0,98 -
11.30GPGDVV22 6,5 22 25 52 22 36 73 134 85 13 1,26 -
11.30GPGDVV25 8,5 25 28 59 25 43 85 154 99 13 2,14 -
11.30GPGDVV28 9,5 28 32 66 28 47 90 167 110 17 3,05 -
11.30GPGDVV32 12 32 35 72 32 51 94 180 122 17 3,56 -
11.30GPGDVV38 17 38 42 88 38 60 127 230 145 17 6,84 -
