Codipro

Algemeen: Onder belasting 360° draaibaar aanslagpunt. Het oog is over 180° klapbaar.

  • Materiaal: Gradup
  • Markering: Volgens norm, WLL, naam van de fabrikant, CE & uniek fabricatienummer.
  • Norm: EN 1677-1
  • Veiligheidsfactor: : 5:1
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

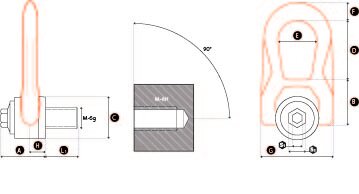

Artikelnr. Draad WLL Torque
Nm
L (mm) max. S (mm) A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) Gewicht
kg
CAD
11.42FE. DSS M 24 UP M 24 (x3) 4,50 160 66 50 66 31 70 104 73 149 33 5,8
11.42FE. DSS M 27 UP M 27 (x3) 5,20 200 66 50 66 31 70 104 73 149 33 5,8
11.42FE.DSS M 30 UP M 30 (x3.5) 7,50 250 66 50 66 31 70 104 73 149 33 5,8
11.42FE. DSS M 33 UP M 33 (x3.5) 8,00 250 66 50 66 31 70 104 73 149 33 5,8
11.42FE. DSS M 36 UP M 36 (x4) 10,00 320 66 50 66 31 70 104 73 149 33 5,8
11.42FE. DSS M 39 UP M 39 (x4) 12,00 320 89 60 89 38 95 125 91 182 45 12
11.42FE.DSS M 42 UP M 42 (x4,5) 13,00 400 89 60 89 38 95 125 91 182 45 12
11.42FE. DSS M 45 UP M 45 (x4,5) 14,50 400 89 60 89 38 95 125 91 182 45 12
11.42FE. DSS M 48 UP M 48 (x5) 17,00 600 89 60 89 38 95 125 91 182 45 12
11.42FE. DSS M 52 UP M 52 (x5) 19,00 600 89 60 89 38 95 125 91 182 45 12
