Green Pin

Algemeen: Harpsluiting moerbout "Super Shackle" Green Pin G-5263.

Norm: Voldoet aan de normen van de Amerikaanse federale specificaties RR-C-271 Type IVA Klasse 3B.

Certificering: Dit product kan zonder extra kosten worden geleverd met een fabriekscertificaat, 3.1 materiaal certificaat, leverancierscertificaat, conformiteitssverklaring en alle sluitingen vanaf 150T worden geleverd met een Lloyd's certificaat.

  • Materiaal: Beugel en bout gelegeerd staal, sterkteklasse 8, gekoeld en gehard.
  • Temperatuursbereik: -20ºC tot +200ºC
  • Afwerking: Thermisch verzinkt.
  • Veiligheidsfactor: 5:1
  • Grade: 8
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

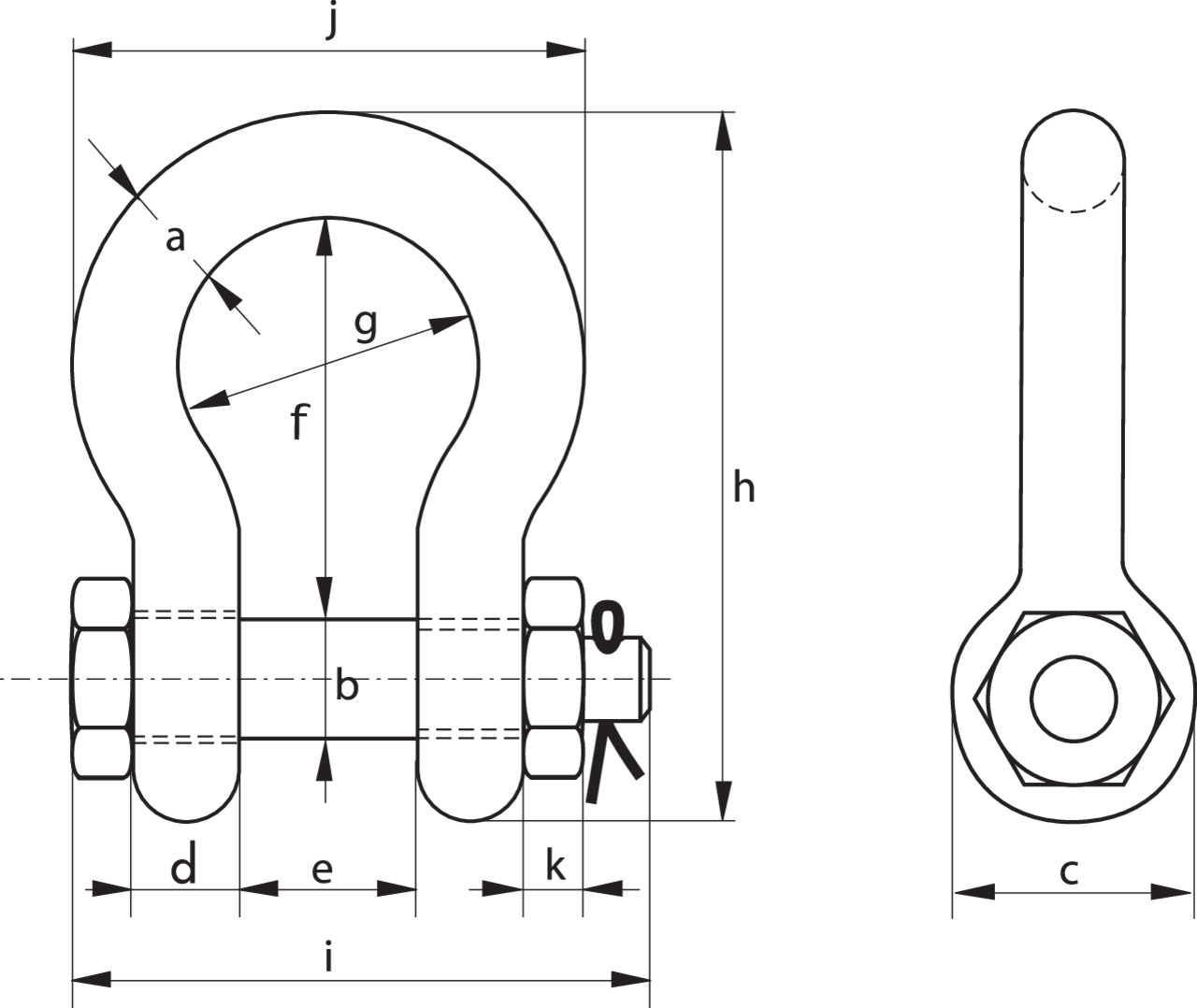

Artikelnr. WLL
ton
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
g
mm
h
mm
i
mm
j
mm
k
mm
Gewicht
kg
CAD
11.31SUGHMB13 3,3 13,5 16 34 13 22 51 32 89 82 58 13 0,44 -
11.31SUGHMB16 5 16 19 40 16 27 64 43 1 110 98 75 17 0,79 -
11.31SUGHMB19 7 19 22 46 19 31 76 51 129 114 89 19 1,26 -
11.31SUGHMB22 9,5 22 25 52 22 36 83 58 144 130 102 22 1,88 -
11.31SUGHMB25 12,5 25 28 59 25 43 96 68 164 150 118 25 2,78 -
11.31SUGHMB28 15 28 32 66 28 47 108 75 185 166 131 27 3,87
11.31SUGHMB32 18 32 35 72 32 51 115 83 201 178 147 30 5,26 -
11.31SUGHMB35 21 35 38 80 35 57 133 92 227 197 162 33 6,94 -
11.31SUGHMB38 30 38 42 88 38 60 146 99 249 202 175 19 8,79 -
11.31SUGHMB45 40 45 50 103 45 74 178 126 300 249 216 23 15 -
11.31SUGHMB57 55 57 57 117 57 83 197 138 341 286 252 26 22 -
11.31SUGHMB70 85 70 70 143 70 105 260 180 437 344 320 32 42 -
11.31SUGHMB83 120 83 83 162 83 127 329 190 535 403 356 40 70 -
11.31SUGHMB150 150 95 95 208 91 147 400 238 647 511 428 50 112 -
11.31SUGHMB175 175 105 108 238 102 169 410 275 688 561 485 60 160 -
* Bout met ronde kop
