Ropeblock

Algemeen: Beugelsocket kort type SBS (Short Bow Socket). De "ultieme" socket voor dynamische belastingen. Sleeplijnen, ankerdraden en ketting-kabel verbindingen gebruikt bij grote offshore aannemers. Hoogwaardig staal met zeer hoge mechanische waarden voor een zeer goede gewicht/MBL verhouding. Alle sockets hebben een 100% efficiëntie in verhouding met de MBL van de staalkabel.
Standaard blauw geverfd geleverd. Verzinkte uitvoering is eveneens verkrijgbaar.

Standaard: EN 10204-2.1 CE verklaring / EN 10204-3.1 materiaalcertificaat.


  • Materiaal: Hoogwaardig staal.
  • Afwerking: Blauw geverfd of verzinkt.
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
Artikelnr. MBL
t

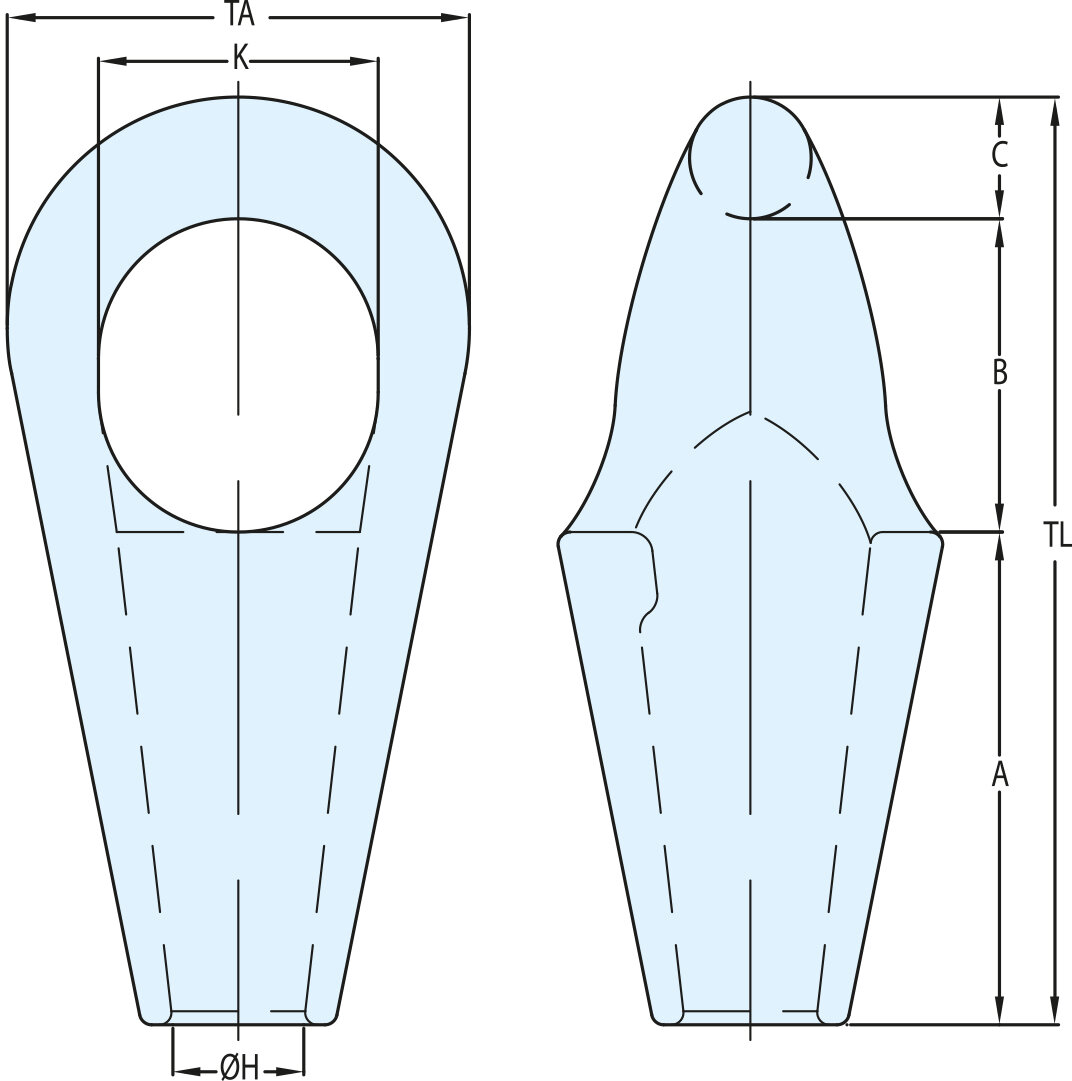

Type Nr. Voor staalkabeldia. (mm) Voor staalkabeldia. (inch) A
mm
B
mm
C
mm
Ø H
mm
K
mm
TA
mm
TL
mm
Gewicht
kg
CAD
10.42445120010 140 SBS 512 31 - 36 11/4 - 13/8 141 83 38 39 75 132 262 7
10.42445170010 160 SBS 517 37 - 42 11/2 - 15/8 103 40 44 92 305 10
10.424.5190010 200 SBS 519 43 - 48 13/4 - 17/8 88 120 48 51 112 178 356 16
10.42445220010 250 SBS 522 49 - 54 2 - 21/8 204 132 54 59 120 200 390 21
10.42445240010 320 SBS 524 55 - 60 21/4 - 23/8 30 148 62 64 135 220 440 28
10.42445260010 400 SBS 526 61 - 68 21/2 - 25/8 65 165 68 73 150 250 498 44
10.42445270010 500 SBS 527 69 - 75 23/4 - 27/8 87 178 75 79 164 274 540 53
10.42445280010 600 SBS 528 76 - 80 3 - 35/8 4 195 76 89 175 295 585 70
10.42445290010 700 SBS 529 81 - 86 31/4 - 33/8 7 216 82 92 194 320 625 81
10.42445300010 800 SBS 530 87 - 93 31/2 - 35/8 220 92 99 202 350 670 112
10.42445310010 900 SBS 531 94 - 102 33/4 - 4 235 100 105 215 375 700 130
10.42445330010 1 000 SBS 533 108 - 115 41/4 - 41/2 270 110 120 240 410 800 182
