Algemeen: Open Wedge Socket (spiekous) vlgs DIN 15315
Typische toepassing: Liften

  • Afwerking: Verzinkt
  • Waarschuwing: Niet geschikt voor staalkabels met een treksterkte van meer dan 1770N/mm²
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

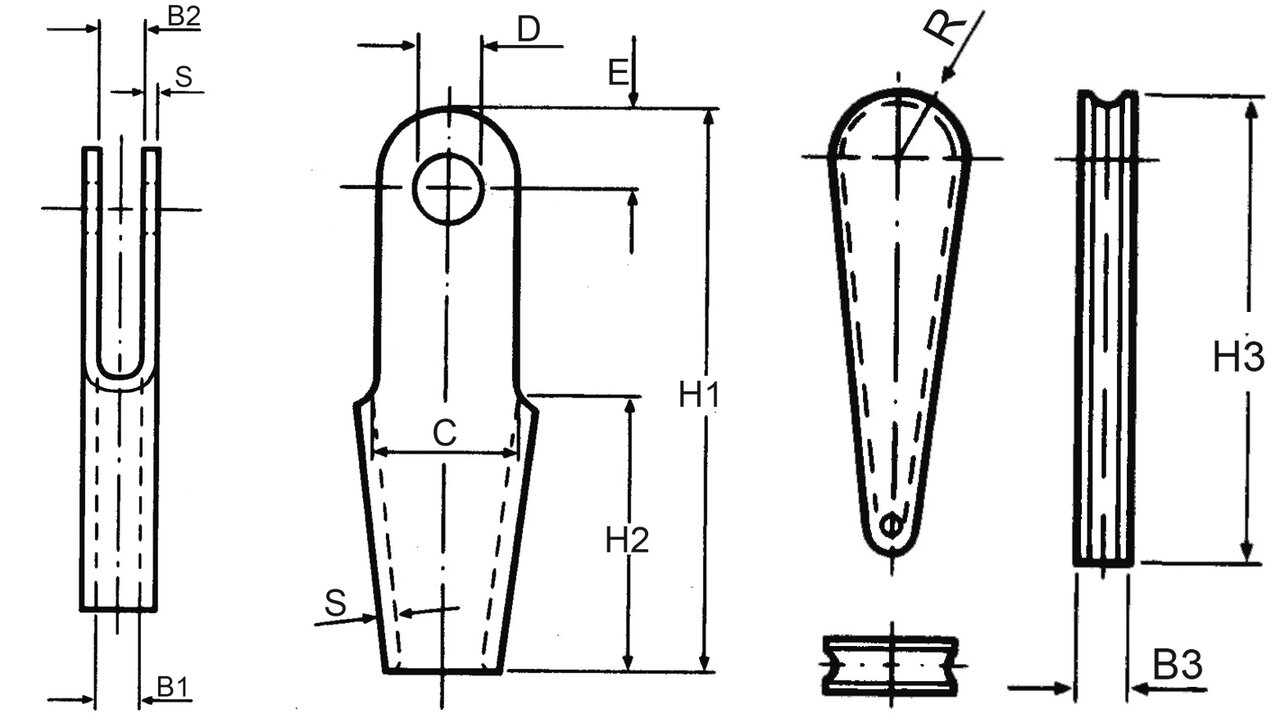

Artikelnr. Maat Kabeldia.
mm
B1
mm
B2
mm
B3
mm
C
mm
D
mm
E
mm
H1
mm
H2
mm
H3
mm
R
mm
S (mm) Gewicht
kg
CAD
10.214830 8 6-8 12 14 11 37 12 20 150 75 92 12,5 4 0,57
10.214831 11 9-11 15 17 14 48 16 26 190 95 117 16 6 1,05
10.214832 14 12-14 20 22 18 58 18 32 230 115 141 19 8 1,89
10.214833 17 15-17 23 25 21 70 22 36 260 130 162 23 10 3,26
10.214834 20 18-20 26 27 24 82 25 40 300 150 186 26 12 5,25
