Algemeen:
De stroomafnemers van de serie CL7-../G zijn standaardvoorzien van koolborstels volgens de producttekeneing en tabel.
De borstels zijn geschikt tot 35A. De borstels in de posities 4 en 5 zijn beiden als dubbele borstels (“twinborstels”) uitgevoerd. Twin-borstels zijn kleiner dan de overige borstels en kunnen gezamenlijk tot 35A opnemen. Voordelen van deze constructie zijn een perfect gebalanceerde stroomafnemer. Glijschoenen worden zeer eenvoudig aangebracht aan de stroomafnemer d.m.v. een zwaluwstaartverbinding. Per stroomafnemer zijn er 4 stuks benodigd.

Er zijn speciale glijschoenen (‘GS’) voor hoge snelheden.
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

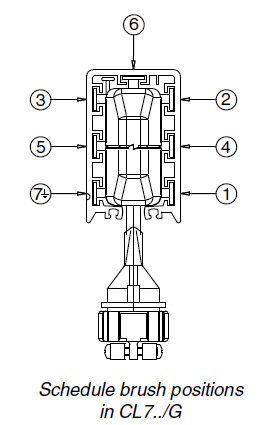

Koolborstel - types - toepassing Koolborstel types - borstelpositie in collector trolley Standard carbon brushes Art. no. Standard carbon brushes for normal conductors CAD
Phase brush** norm. 1,2,3 and 6 1 411 021 K91P
Phase brush** twin 4 and 5 1 410 601 C91D
Ground brush 7 1 410 521 C91A
Gliding shoe 4 pcs. per trolley 1 331 930 1 331 930
Gliding shoe for ‘GS’ 4 pcs. per trolley 2130105.B0000 2130105.B0000
