Algemeen:
De stroomafnemers worden geleverd voor naar keuze 4, 5 of 7 geleiders en zijn geschikt voor stroomsterktes tot 35A, 70A en 100A nominaal (ID 60%). Toepasbaar van -20°C tot +80°C (attentie: de max. temp. van de Click-Ductorbehuizing is +50°C). Rijsnelheid tot 80 m/min. Deze stroomafnemertypen “CL” zijn standaard voorzien van ca. 1 m aansluitkabel met genummerde aders. De stroomafnemertypen “C” worden zonder aansluitkabel geleverd. Alle stroomafnemers in deze serie zijn gemakkelijk aan te passen. U kunt bijvoorbeeld eenvoudig wagens aan elkaar koppelen voor verhoging van de maximale stroomsterkte. De aansluiting met het te voeden apparaat geschiedt via een - apart te bestellen - overgangskast, die meestal dicht bij de stroomafnemer op de meeneemconstructie geplaatst kan worden.
Type C(L)7/G:
C(L)7/G-stroomafnemers zijn voorzien van slijtvaste glijschoenen, welke perfect over het loopvlak van de railkoker glijden en voor hoge stabiliteit van de stroomafnemer zorgen tijdens het voortbewegen.
Type C(L)7/GS:
C(L)7/GS stroomafnemers zijn geschikt voor hoge rijsnelheden (tot 200 m/min.). Deze hebben speciale lange glijschoenen met wielstel. Bovendien zijn deze wagens extra voorzien van een tussenwiel voor optimale stabiliteit. Typeaanduiding ‘../GS’.
|
Keuzetabel standaard stroomafnemers + overgangskasten
|
|
|
|
|
|
|
||||||
|
A max.
|
35
|
35
|
70
|
70
|
100
|
100
|
||||||
|
number of poles
|
type no. collect.trolley
|
type no. trans. box
|
type no. collect.trolley
|
type no. trans. box
|
type no. collect.trolley
|
type no. trans. box
|
||||||
|
4
|

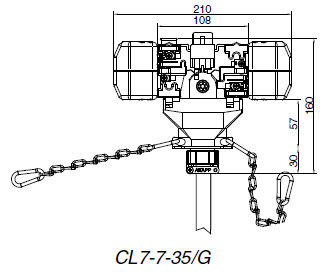

CL7-4-35/G
|
TTB35-4
|
CL7-4-70/G
|
TTB70-4
|

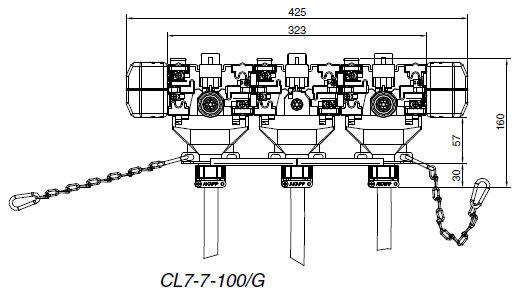

CL7-4-100/G
|
TTB100-4
|
||||||
|
5
|
CL7-5-35/G
|
TTB35-7
|
CL7-5-70/G
|
TTB70-7
|
CL7-5-100G
|
TTB100-7
|
||||||
|
7
|

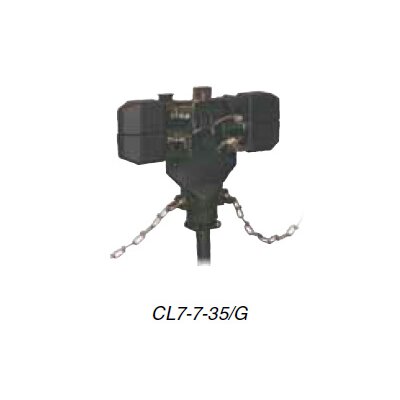

CL7-7-35/G
|
TTB35-7
|
CL7-5-70/G
|
TTB70-7
|
CL7-5-100G
|
TTB100-7
|
||||||
|
Bij toepassing van 2 afzonderlijke stroomafnemers per te voeden apparaat worden de navolgende overgangskasten toegepast:.
|
|
|
||
|
aantal |
type stroomafnemer
|
type overgangskast
|
||
|
2
|
CL7-4-35/G
|
TTB70-4
|
||
|
2 |
CL7-5-35/G or CL7-7-35/G
|
TTB70-7
|
||
|
2
|
CL7-4-70/G or CL7-5-70/G
|
OG200-5
|
||
|
2
|

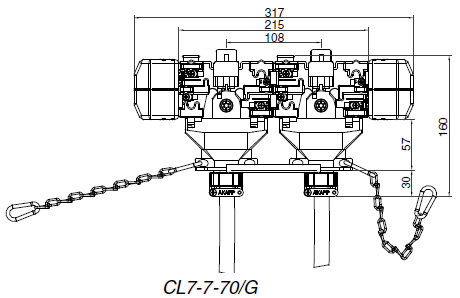

CL7-7-70/G
|
OG200-7
|
||
|
2
|
CL7-4-100/G
|
OG300-4
|
||
|
2 |
CL7-5-100/G or CL7-7-100/G
|
OG300-7
|
||
