Click-Ductor lijnvoedingskasten

Algemeen:
Lijnvoedingskasten worden toegepast bij de verbinding van de voedingskabel met het voedingspunt ergens in de stroomrailinstallatie.
De voedingskabel is verbonden met de lijnvoedingsklemmen, welke in de lijnvoedingsklemhouder worden geplaatst (tot 7 stuks).
De klemhouder is gedeeltelijk over de 2 aangrenzende Click-Ductorbehuizingen geschoven.
Alle lijnvoedingskasten hebben manchetten met doordruksecties ten behoeve van pakkingbussen M32 tot M63. Eigen samenstellingen zijn eenvoudig mogelijk.
De lijnvoedingsklemhouder (LCH) verbindt 2 aangrenzende
behuizingen en houdt tevens de voedingsklemmen op hun plaats.

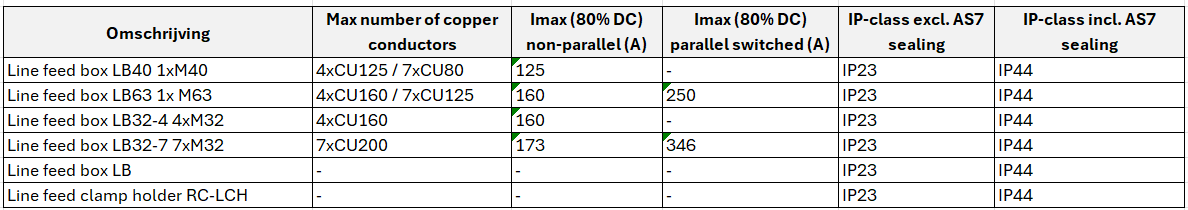

Lijnvoedingskasten typen LB

Type LB40
Lijnvoedingskast voor het aansluiten van koperstrips tot 125A. Met 1 pakkingbus M40 voor kabels Ø16-Ø28 mm.

Type LB63
Lijnvoedingskast voor het aansluiten van koper-strips tot 160A. Met 1 pakkingbus M63 voor kabels Ø30-Ø44,5 mm.

Type LB32-4
Gelijk aan LB63, maar met 4 pakkingbussen M32 voor kabels Ø10-Ø21 mm.

Type LB32-7
Gelijk aan LB32-4, maar met 7 pakkingbussen M32 voor kabels Ø10-Ø21 mm.

Lijnvoedingsklemhouder

Type RC-LCH
Toepasbaar voor lijnvoedingen in installaties RC4 en RC7, ongeacht het aantal strips.
De lijnvoedingsklemhouder bestaat uit 2 helften, welke bij montage eenvoudig aan elkaar worden geklemd (zie afbeelding).
De benodigde lijnvoedingsklemmen dienen separaat besteld te worden.
