Algemeen:
U kunt vanaf vrijwel elk punt de vaste voeding aansluiten op de AKAPP stroomrailinstallatie.
Eindvoedingskasten zijn bedoeld voor het aansluiten van de koperstrips aan de kop van een Click-Ductor-installatie.
Alle voedingskasten zijn voorzien van metrische pakkingbussen. Er zijn aansluitmogelijkheden voor meerdere kabels en/of kabeldiameters vanaf type EB40.
Voor het aansluiten van de koperstrips zijn eindvoedingsklemmen nodig. Zie onderstaande details
Eindvoedingskasten
Type EBS32
Compacte eindvoedingskast met pakkingbus M32, geschikt voor kabels van Ø10-Ø21 mm.(zie afbeelding).

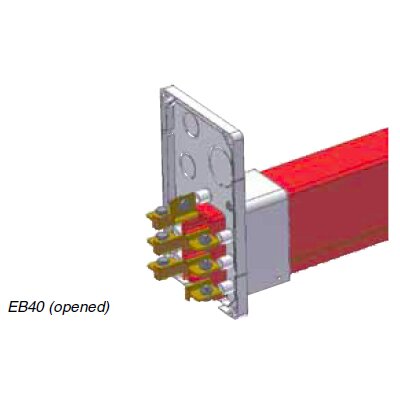

Type EB40
Eindvoedingskast met pakkingbus M40, geschikt voor kabels van Ø16-Ø28 mm. De voorgestanste gaten maken montage van (extra) pakkingbussen eenvoudig mogelijk. Zie afbeelding.
Type EB63
Als eindvoedingskast EB40, echter met pakkingbus M63, geschikt voor kabels van Ø30-Ø44,5 mm.
Eindvoedingsklemmen
Type RC-EC80
Voor aansluiting van koperstrips type Cu50 en Cu80 op een eindvoedingskast. Separaat te bestellen.
Type RC-EC110
Voor aansluiting van koperstrips type Cu110 op een eindvoedingskast. Separaat te bestellen.
Type RC-EC200
Voor aansluiting van koperstrips type Cu125, Cu160 en Cu200 op een eindvoedingskast. Separaat te bestellen.
U kunt vanaf vrijwel elk punt de vaste voeding aansluiten op de AKAPP stroomrailinstallatie.
Eindvoedingskasten zijn bedoeld voor het aansluiten van de koperstrips aan de kop van een Click-Ductor-installatie.
Alle voedingskasten zijn voorzien van metrische pakkingbussen. Er zijn aansluitmogelijkheden voor meerdere kabels en/of kabeldiameters vanaf type EB40.
Voor het aansluiten van de koperstrips zijn eindvoedingsklemmen nodig. Zie onderstaande details
Eindvoedingskasten
Type EBS32
Compacte eindvoedingskast met pakkingbus M32, geschikt voor kabels van Ø10-Ø21 mm.(zie afbeelding).
Type EB40
Eindvoedingskast met pakkingbus M40, geschikt voor kabels van Ø16-Ø28 mm. De voorgestanste gaten maken montage van (extra) pakkingbussen eenvoudig mogelijk. Zie afbeelding.
Type EB63
Als eindvoedingskast EB40, echter met pakkingbus M63, geschikt voor kabels van Ø30-Ø44,5 mm.
Eindvoedingsklemmen
Type RC-EC80
Voor aansluiting van koperstrips type Cu50 en Cu80 op een eindvoedingskast. Separaat te bestellen.
Type RC-EC110
Voor aansluiting van koperstrips type Cu110 op een eindvoedingskast. Separaat te bestellen.
Type RC-EC200
Voor aansluiting van koperstrips type Cu125, Cu160 en Cu200 op een eindvoedingskast. Separaat te bestellen.

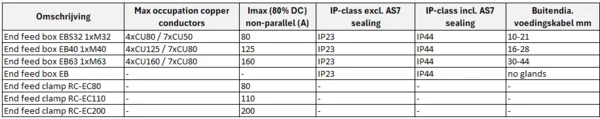

Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
Download CAD
