Crosby

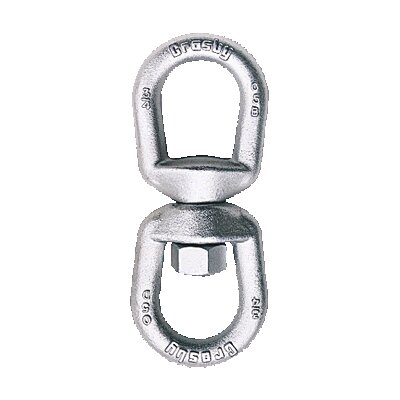

Algemeen: Wartel zonder lager. Volgens Federal Specification RR-C-271D.




  • Materiaal: Alloy steel.
  • Markering: WLL.
  • Afwerking: Verzinkt.
  • Opmerking: Deze wartels worden gebruikt om de last te positioneren maar ze mogen niet roteren onder belasting.
  • Veiligheidsfactor: 5:1
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

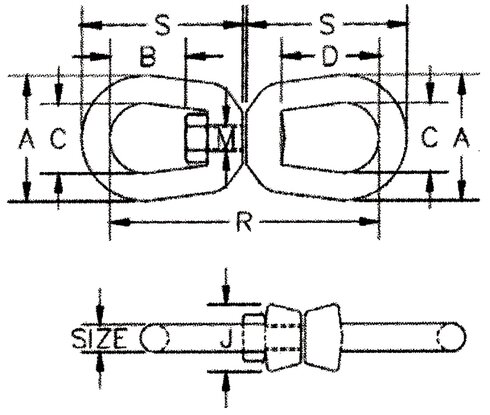

Artikelnr. Dia.
mm
WLL
ton
A
mm
B
mm
C
mm
D
mm
J
mm
M
mm
R
mm
S
mm
Gewicht
kg
CAD
11.451016019 6 0,39 31,8 17,5 19,1 26,9 17,5 7,85 74,5 42,9 0,1 -
11.451016037 8 0,57 41,4 20,6 25,4 31,8 20,6 9,5 90,0 52,0 0,18 -
11.451016055 10 1,02 51 23,9 31,8 38,1 25,4 12,7 109 63,5 0,32 -
11.451016073 13 1,63 63,5 33,3 38,1 51,0 33,3 16,0 138 81,0 0,6 -
11.451016091 16 2,36 76 39,5 44,5 60,5 38,1 19,1 167 98,5 1,13 -
11.451016117 19 3,27 89 44,5 51,0 67,0 47,8 22,4 183 109 1,82 -
11.451016135 22 4,54 102 52 57,0 77,5 54,0 25,4 213 127 2,83 -
11.451016153 25 5,67 114 58,5 63,5 89,0 60,5 28,7 245 146 4,06 -
11.451016199 32 8,16 143 68,5 79,5 93,5 76,0 38,1 291 172 7,42 -
11.451016215 38 20,5 180 98,5 104 98,5 95,2 57,0 424 252 20,8 -
