Crosby

Informations générales : Emerillon sans roulement. Conforme à la Federal Specification RR-C-271D.





  • Matériel: acier allié.
  • Marquage: CMU, nom du fabricant
  • Finition: Galvanisé.
  • Note: Ces émerillons conviennent pour positionner une charge mais ne peuvent pas pivoter sous charge.
  • Coefficient de sécurité: 5:1

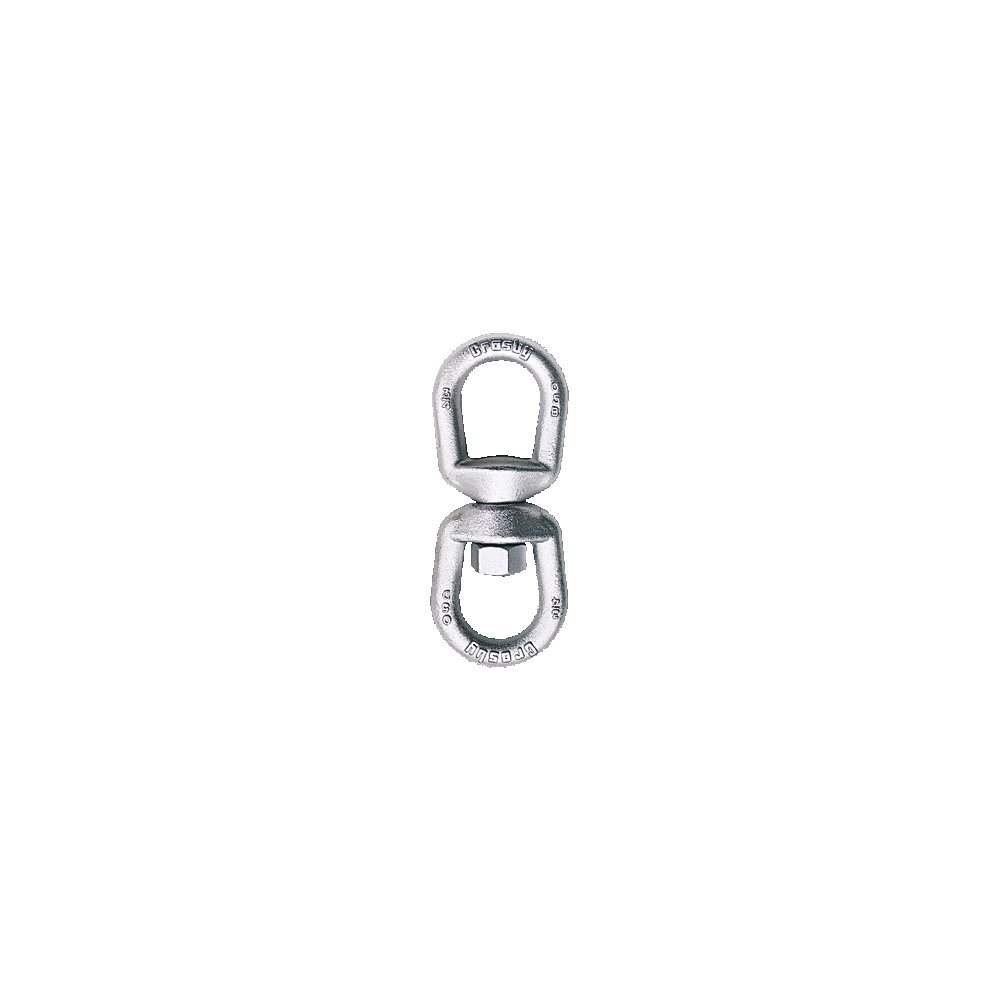

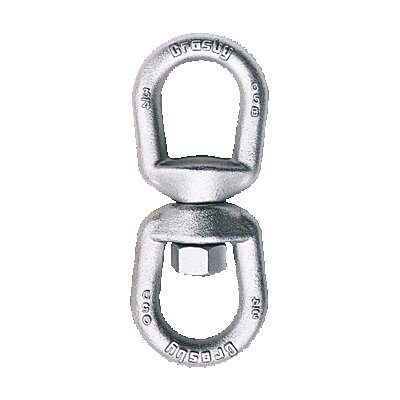

Emerillon G402

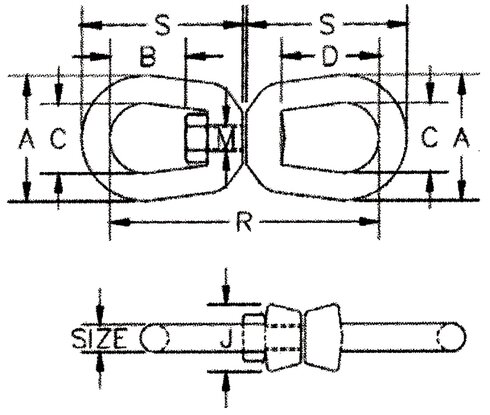

Emerillon G402 croquis
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.
Réf. Dia.
mm
CMU Poids CAD
11.451016019 6 0,39 0,1
11.451016037 8 0,57 0,18
11.451016055 10 1,02 0,32
11.451016073 13 1,63 0,6
11.451016091 16 2,36 1,13
11.451016117 19 3,27 1,82
11.451016135 22 4,54 2,83
11.451016153 25 5,67 4,06
11.451016199 32 8,16 7,42
11.451016215 38 20,5 20,8

Télécharger CAD
