Algemeen:
De IP10 verticale plaatklem is geschikt voor het verticaal hijsen en verplaatsen van stalen platen e.d. De last kan van horizontale positie naar verticale positie gebracht worden en terug in horizontale positie (180°). Door het kantelbaar oog kunnen deze klemmen gebruikt worden in combinatie met een meerbenige kettingsamenstelling e.d.

Eigenschappen:

  • Verkrijgbaar met capaciteiten van 0,5 tot 30 ton (hogere werklasten op aanvraag).
  • Verschillende klemopeningen beschikbaar van 0 tot 155mm.
  • Zeer stevige constructie.
  • Indivdueel proefbelast op 2x werklast en geleverd met certificaat.
  • Gemarkeerd met individueel serienr., testdatum, fabrieksnaam (Crosby IP), logo, werklast en klemopening.
  • Vergrendeling open of gesloten d.m.v. een hendel.
  • Met RFID

Opties:

  • IPU10: standaard uitvoering voor materiaal met een oppervlaktehardheid van max. 363HV10 (345 HB).
  • IPU10J: grotere klemopening.
  • IPU10S: voor gebruik met roestvast (inox) materiaal.
  • IPU10H: voor materiaal met een oppervlaktehardheid van max. 472HV10 (450 HB).
  • Onderhoudskits zijn beschikbaar.





  • Waarschuwing: Minimaal te belasten met 10% van de werklast.
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
Artikelnr. WLL
Ton

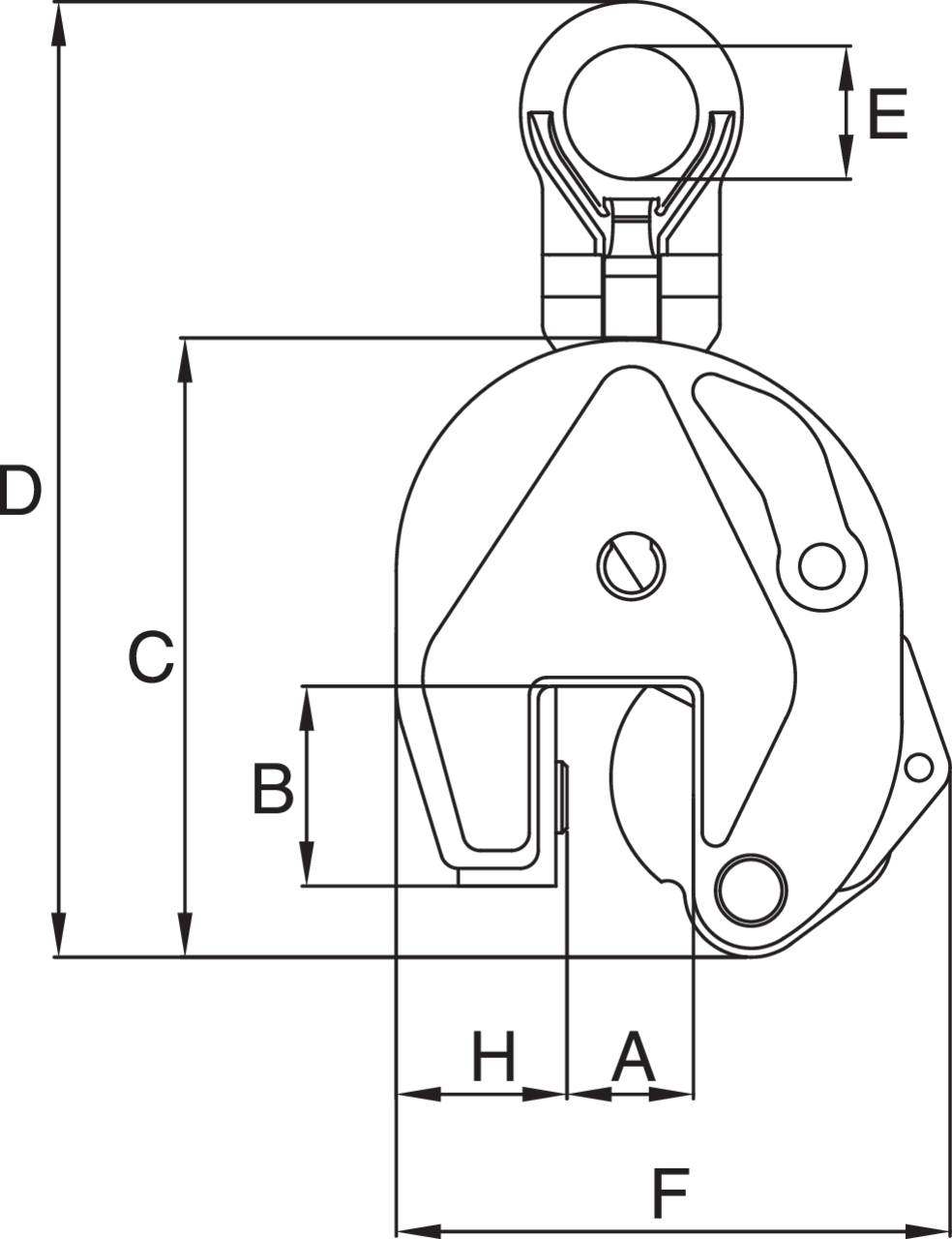

Type Opening A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) K (mm) J (mm) Gewicht
kg
CAD
16.012701675 0,5 IPU 10 0,5 0 - 16 44 128 228 40 115 41 28 11 1,9
16.012702175 0,5 IPU10/H 0,5 0 - 16 44 128 228 40 115 41 28 11 1,9
16.012702275 0,5 IPU10/S 0,5 0 - 16 44 128 228 40 115 41 28 11 1,9
16.012701663 1 IPU 10 1 0 - 20 45 139 222 40 126 41 38 11 2,4
16.012702177 1 IPU10/H 1 0 - 35 78 201 372 70 190 61 55 16 7,6
16.012702263 1 IPU10/S 1 0 - 20 45 139 222 40 126 41 38 11 2,1
16.012701677 2 IPU 10 2 0 - 35 78 201 372 70 190 61 55 16 8,5
16.012702165 2 IPU10/H 2 0 - 40 100 253 445 75 225 78 60 20 14,8
16.012702277 2 IPU10/S 2 0 - 35 78 201 372 70 190 61 55 16 7,6
16.012701665 3 IPU 10 3 0 - 40 100 253 445 75 225 78 60 20 14,8
16.012702167 3 IPU10/H 3 0 - 40 100 253 445 75 232 82 65 20 16
16.012702265 3 IPU10/S 3 0 - 40 100 253 445 75 225 78 60 20 14,8
16.012701667 4,5 IPU 10 4,5 0 - 40 100 253 445 75 232 82 65 20 16
16.012702169 4,5 IPU10/H 4,5 0 - 50 126 302 525 80 292 84 95 20 44 24
16.012702267 4,5 IPU10/S 4,5 0 - 40 100 253 445 75 232 82 65 20 16
16.012701669 6 IPU 10 6 0 - 50 126 302 525 80 292 84 95 20 44 24
16.012702171 6 IPU10/H 6 0 - 50 126 325 557 80 310 92 105 20 44 29,5
16.012702269 6 IPU10/S 6 0 - 50 126 302 525 80 292 84 95 20 44 24
16.012702469 6 IPU 10/J 6 50 - 100 126 302 525 80 342 84 95 20 44 30,5
16.012701671 9 IPU 10 9 0 - 50 126 325 557 80 310 92 105 20 44 29,5
16.012701673 9 IPU 10/J 9 50 - 100 126 325 562 80 360 92 105 20 44 30,5
16.012702271 9 IPU10/S 9 0 - 50 126 325 557 80 310 92 105 20 44 29,5
16.012701679 12 IPU 10 12 0 - 54 160 391 623 80 331 117 137 25 41 57
16.012701681 12 IPU 10/J 12 54 - 108 178 439 673 80 415 117 137 25 41 59
16.012702279 12 IPU10/S 12 0 - 54 160 391 623 80 331 117 137 25 41 30,5
16.012701683 16 IPU 10 16 5 - 64 178 465 734 88 397 119 153 25 45 72
16.012701685 16 IPU 10/J 16 64 - 128 208 521 790 88 472 119 161 25 45 85
16.012701687 22,5 IPU 10 22,5 5 - 80 222 554 855 110 470 136 186 25 49 127
16.012701689 22,5 IPU 10/J 22,5 80 - 155 253 628 930 110 575 136 196 25 49 130
16.012701691 30 IPU 10 30 5 - 80 222 545 860 110 470 152 186 30 54 153
16.012701693 30 IPU 10/J 30 80 - 155 250 620 935 110 565 152 196 30 54 165
