Crosby
  • Equipé de RFID

Informations générales :

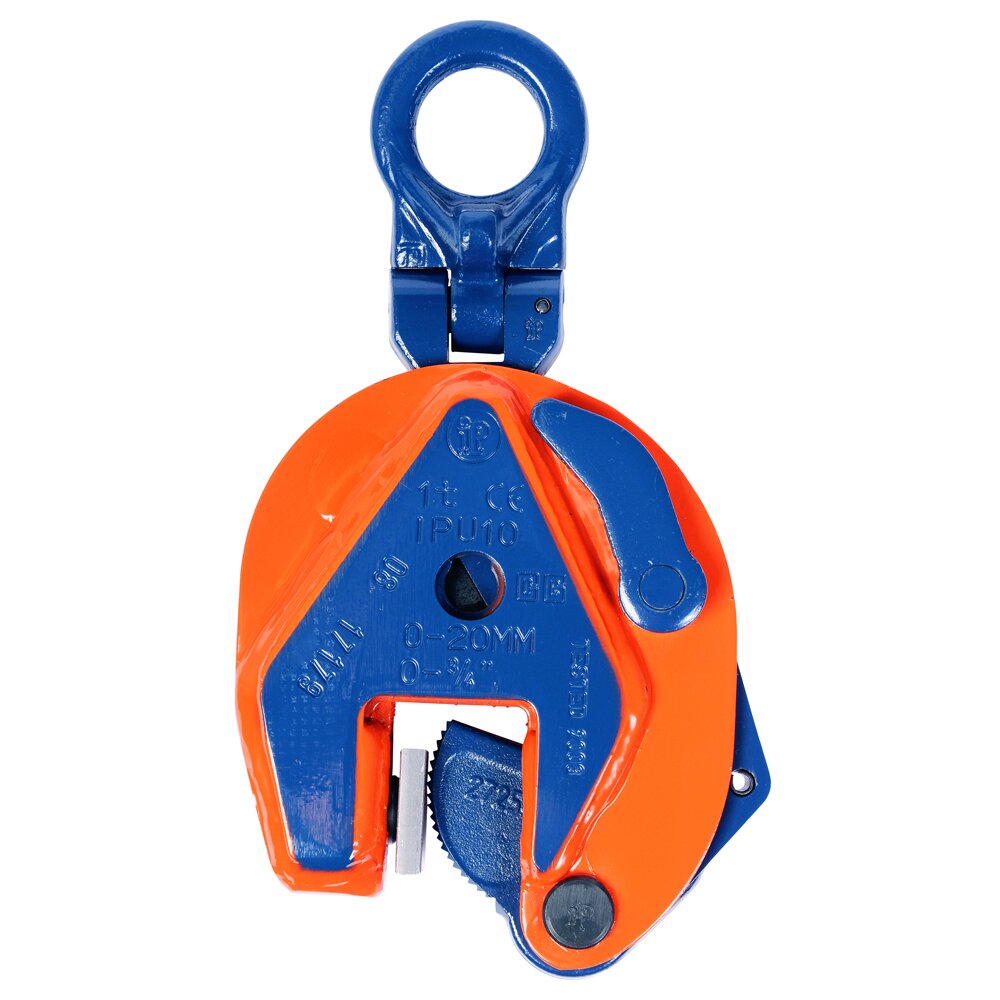

La pince de levage vertical IPU10 s'utilise pour lever, faire pivoter, déplacer ou transférer verticalement des tôles, des plaques ou des objets manufacturés de la position horizontale en position verticale et à nouveau en position horizontale (180°) en fonction des besoins. L'oeil articulé permet de placer et de lever la charge dans nimporte quelle direction ou avec une élingue à plusieurs brins sans levage latéral de la charge.

Détails:

  • Capacités : de 0,5 à 30 tonnes métriques (CMU plus élevées sur demande).
  • Nombreuses ouvertures des mâchoires : 0 à 155 mm.
  • Corps en acier allié soudé : résistance et faible encombrement. Composants en acier forgé si nécessaire
  • Test d’épreuve individuel à 2 fois la charge maximale d’utilisation avec certificat.
  • Nom de la société (CrosbyIP), logo, CMU et ouverture forgés sur le corps.
  • Le numéro de série d’identification et la date du test d’épreuve de chaque produit sont forgés sur le corps. Le numéro de série figure sur le certificat avec le livret d’entretien et de garantie
  • Nombreux modèles :
  • IPU10 - Pince standard pour les matériaux de dureté de surface jusqu’à 37Rc (345HB).
  • IPU10J - Mâchoires grande ouverture
  • IPU10S - Pour le levage de produits en acier inoxydable
  • IPU10H - Pour les matériaux ayant une dureté de surface jusqu’à 47Rc (450HB).
  • Gamme complète de pivotement à 180° pour le transfert, le pivotement ou le déplacement des produits
  • Possibilité de verrouillage en position ouverte ou fermée avec linguet pour une préhension sur la matière, puis libération
  • CMU minimale égale à 10 % de la CMU maximale
  • Kits d’entretien disponibles
  • Fabriquées par une usine certifiée ISO 9001.
  • Toutes les tailles sont équipées du système RFID
  • Matériel: Acier allié
  • Marquage: Selon la norme, Marqué CE
  • Norme: EN 13155
  • Attention: Une charge minimale de 10% de la charge de travail maximale est requise. Sauf pour une charge maximale d’utilisation à 500 kg qui nécessite une charge minimale de 5% de la charge max. d’utilisation.
    pince de levage
    pince verticale pince IPU10
    Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

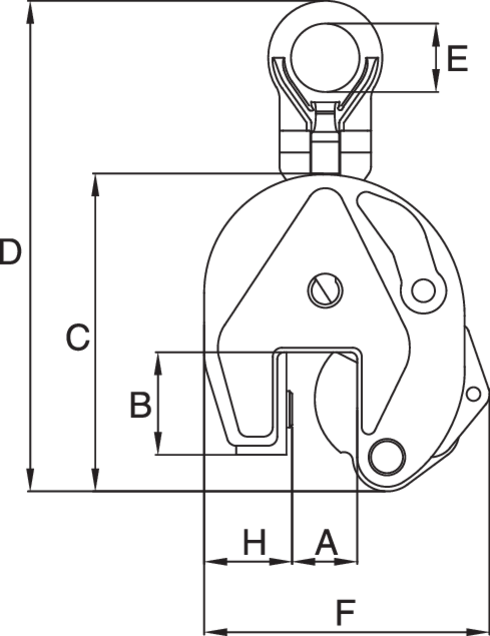

    Réf. CMU
    Tonnes
    Ouverture
    mm
    I P Model. B
    mm
    C
    mm
    D
    mm
    E
    mm
    F
    mm
    G
    mm
    H
    mm
    J
    mm
    K
    mm
    Poids
    kg
    CAD
    16.012701675 0,5 0-16 0.5-IPU10 44 130 216 40 115 42 28 - 11 1,9
    16.012701663 1 0-20 1-IPU10 45 139 225 40 127 42 38 - 11 2,4
    16.012701677 2 0-35 2-IPU10 78 201 368 70 188 64 55 - 16 8,5
    16.012701665 3 0-40 3-IPU10 100 253 436 75 222 78 60 - 20 14,8
    16.012701667 4,5 0-40 4.5-IP10 16
    16.012701669 6 0-50 6-IPU10 126 302 525 80 292 84 95 44 20 24
    16.012702469 6 50-100 6-IPU10J 126 302 515 80 336 84 95 44 20 26,5
    16.012701671 9 0-50 9-IPU10 126 325 552 80 310 94 104 44 20 29,5
    16.012701673 9 50-100 9-IPU10J 126 325 550 80 360 94 105 44 20 30,5
    16.012701679 12 0-54 12-IPU10 160 392 616 80 433 121 137 41 25 57
    16.012701681 12 54-108 12-IPU10J 178 438 662 80 491 121 136 41 25 65
    16.012701683 16 5-64 16-IPU10 180 463 736 88 492 121 153 45 25 79
    16.012701685 16 64-128 16-IPU10J 208 521 784 88 562 121 160 45 25 85
    16.012701687 22,5 5-80 22.5-IPU10 222 554 863 110 565 139 186 49 25 126
    16.012701689 22,5 80-155 22.5-IPU10J 255 628 938 110 660 139 196 49 25 149
    16.012701691 30 5-80 30-IPU10 222 554 868 110 580 153 186 54 30 141
    16.012701693 30 80-155 30-IPU10J 255 628 942 110 660 153 196 54 30 165
