Crosby
  • Equipé de RFID

Informations générales :

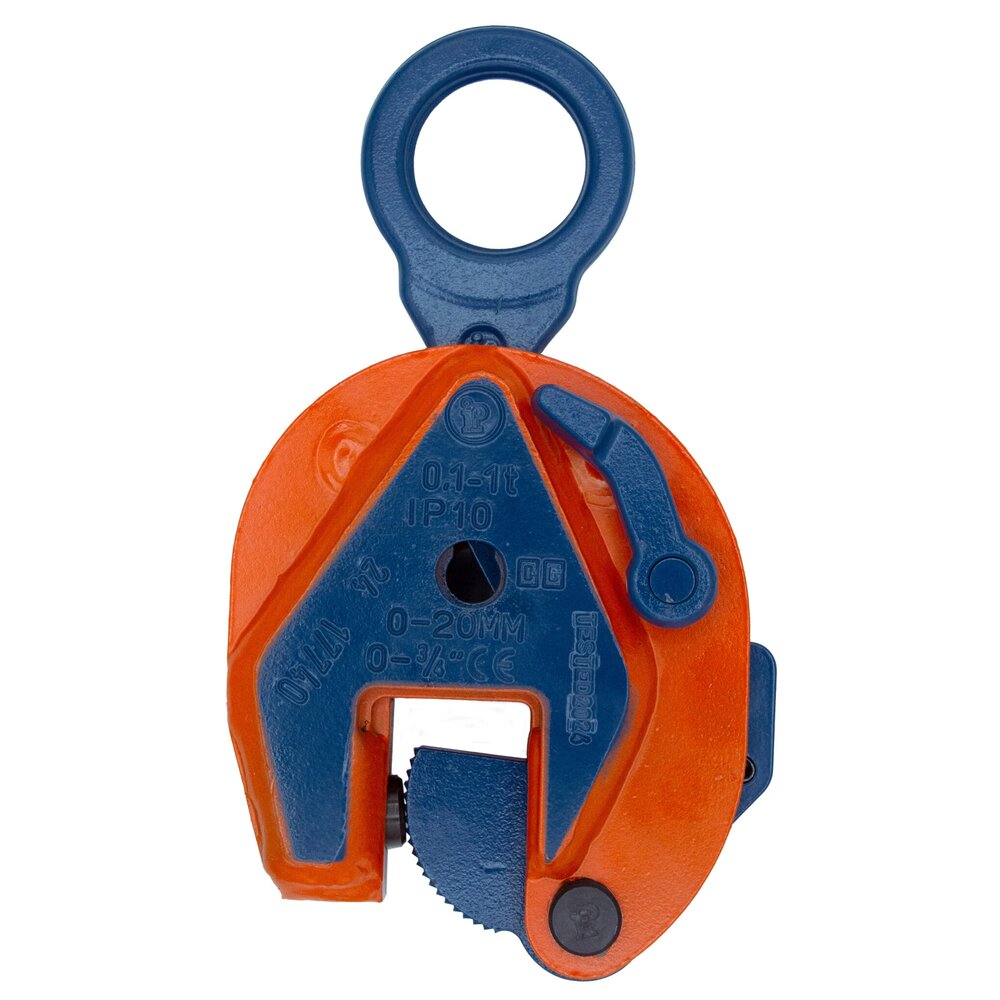

La pince de levage vertical IP10 sutilise pour lever, faire pivoter, déplacer ou transférer verticalement des tôles, des plaques ou des objets manufacturés de la position horizontale en position verticale et à nouveau en position horizontale (180°) en fonction des besoins. Généralement utilisée comme point dattache unique ou, avec un écarteur, avec plusieurs câbles de saisie verticaux.

Détails :

  • Capacités : de 0,5 à 30 tonnes métriques (CMU plus élevées sur demande).
  • Nombreuses ouvertures des mâchoires : 0 à 155 mm.
  • Corps en acier allié soudé : résistance et faible encombrement. Composants en acier forgé si nécessaire.
  • Test d’épreuve individuel à 2 fois la charge maximale d’utilisation avec certificat.
  • Nom de la société (CrosbyIP), logo, CMU et ouverture forgés sur le corps.
  • Le numéro de série d’identification et la date du test d’épreuve de chaque produit sont forgés sur le corps. Le numéro de série figure sur le certificat avec le livret d’entretien et de garantie.
  • Nombreux modèles :
  • IP10 - Pince standard pour les matériaux de dureté de surface jusqu’à 37Rc (345 HB).
  • IP10J - Mâchoires grande ouverture
  • IP10S - Pour le levage de produits en acier inoxydable
  • IP10H - Pour les matériaux ayant une dureté de surface jusqu’à 47Rc (450 HB).
  • Gamme complète de pivotement à 180° pour le transfert, le pivotement ou le déplacement des produits.
  • Possibilité de verrouillage en position ouverte ou fermée avec linguet pour une prétension sur la matière, puis libération
  • CMU minimale égale à 10 % de la CMU maximale
  • Kits d’entretien disponibles
  • Fabriquées par une usine certifiée ISO 9001.
  • Toutes les tailles sont équipées du système RFID
  • Marquage: Selon la norme, Marqué CE
  • Norme: EN 13155
    Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.
    Réf. CMU
    Tonnes
    Ouverture
    mm
    I P Model. B
    mm
    C
    mm
    D
    mm
    E
    mm
    F
    mm
    G
    mm
    H
    mm
    J
    mm
    K
    mm
    Poids
    kg
    CAD
    16.012702274 0,5 0-16 0.5-IP10S 44 130 203 40 115 42 28 11 11 1,8
    16.012702262 1 0-20 1-IP10S 45 139 212 40 127 42 38 11 11 2,2
    16.012702276 2 0-35 2-IP10S 78 201 330 70 188 64 55 16 16 7,6
    16.012702264 3 0-40 3-IP10S 100 253 434 75 222 78 60 20 20 13,8
    16.012702266 4,5 0-40 4.5-IP10S 100 253 434 75 227 82 65 20 20 15
    16.012702268 6 0-50 6-IP10S 126 302 517 80 292 84 95 20 20 23,5
    16.012702270 9 0-50 9-IP10S 126 325 544 80 310 94 104 25 25 27,5
    16.012702278 12 0-54 12-IP10S 160 392 574 80 433 121 137 25 25 49
