Algemeen: RVS hijsketting, elektrisch gelast en gemarkeerd, gegarandeerd verenigbaar met Connex CWI connectors.

Norm: Vergelijkbaar met DIN 5687-1 resp. EN 818-2. 100% getest.

  • Materiaal: 1.4404 (AISI 316L).
  • Markering: Volgens norm
  • Afwerking: Glanzend gepolijst.
  • Norm: EN 818-2
  • Veiligheidsfactor: 4:1
  • Grade: 6
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
Artikelnr. Code Dia.
mm
WLL
ton
Minimale breekkracht
kN

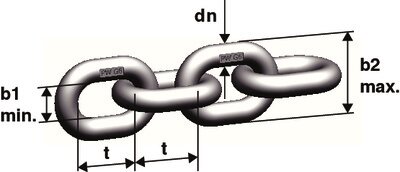

MBL Nominale dia. dn
mm
Binnenbreedte b1 min.
mm
Outside width b2 max.
mm
t
mm
Gewicht
kg/m
CAD
11.6337931 WOX 4-6 4 0,4 16 1,6 4 5,8 14,8 12 0,4
11.6338094 WOX 5-6 5 0,63 25 2,6 5 7,5 18,5 15,1 0,61
11.6338110 WOX 6-6 6 0,9 37,5 3,8 6 8 21,5 18 0,88
11.6338113 WOX 7-6 7 1,25 50 5,1 7 9,5 25,2 21 1,19
11.6338116 WOX 8-6 8 1,6 63 6,4 8 10,8 28,6 24 1,53
11.6339568 WOX 10-6 10 2,5 100 10,2 10 13,5 36,0 30 2,4
11.6339904 WOX 13-6 13 4,25 170 17,3 13 17,5 46,8 39 4,05
11.6340205 WOX 16-6 16 6,3 250 25,5 16 21,5 57,6 48 6
11.6383501 WOX 20-5* 20 8 314 32 20 27 72 60 9,29
11.6392200 WOX 26-4+** 26 12 471 48 26 35 93,6 78 16,2
* WOX 20-5 is grade 5
** WOX 26-4 is grade 4+
