pewag

Algemeen: Standaard gaffelpin voor Pewag gaffelsystemen.
Voor enkele delen moeten speciale pinnen worden gebruikt (2de tabel).
Norm: Volgens EN 1677-1 met hogere werklast.

  • Grade: 10
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

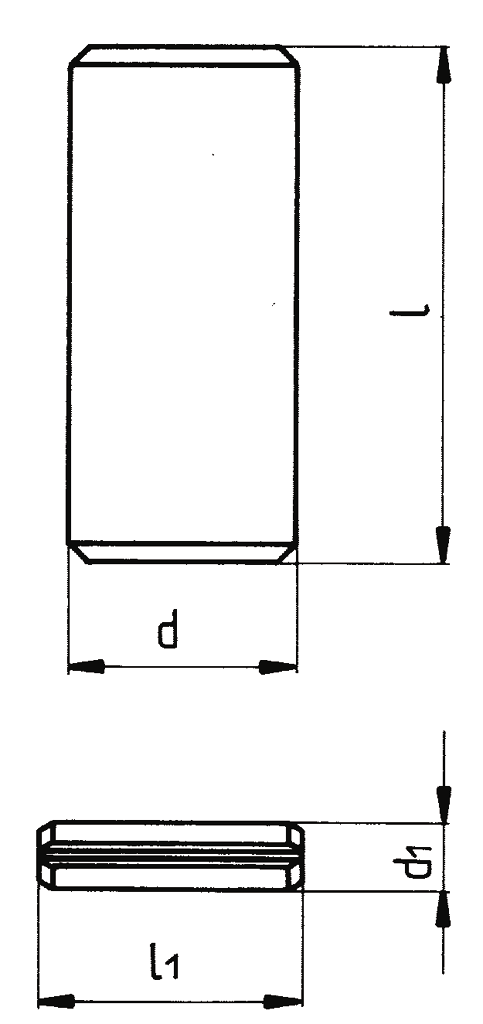

Artikelnr. EAN L
mm
D
mm
L1
mm
D1
mm
Gewicht
kg
CAD
11.11PEW46538 KBSW 5/6 16,5 7,4 16 2,5 0,006
11.11PEW46555 KBSW 7 23 9 22 3 0,01
11.11PEW46557 KBSW 8 23 10 22 3 0,01
11.11PEW46558 KBSW 10 29,5 12,5 28 3,5 0,03
11.11PEW46560 KBSW 13 37 16 36 4 0,06
11.11PEW46562 KBSW 16 52 20 40 4,5 0,1
11.11PEW46563 KBSW 19/20 73 24 50 5 0,2
11.11PEW46571 KBSW 22 71 27 55 5 0,32
11.11PEW84749 KBSW 26 86 33 55 5 0,58

Download CAD

Description

Get CAD
Download
Code
d x l (mm)
Voor onderdelen
KBS-KLH/KLHW PWH 6
7,5 x 17,5 + 7,4 x 16,5
KLH/KLHW-PWH 5/6
KBS-KLH/KLHW PWH 7
9 x 22,5
KLH/KLHW-PWH 7
KBS-KLH/KLHW PWH 8
10 x 22,5 + 10 x 23
KLH/KLHW-PWH 8
KBS-KLH/KLHW PWH 10
13 x 31,5 + 12,5 x 29,5
KLH/KLHW-PWH 10
KBS-KLH/KLHW PWH 13
16 x 42 + 16 x 37
KLH/KLHW-PWH 13
KBS-KLH/KLHW PWH 16
21 x 51,5 + 20 x 52
KLH/KLHW-PWH 16
KBS-KSS 7
8 x 22,5
KSS 7
KBS-KSS 8
10 x 27,2
KSS 8
KBS-KSS 10
12 x 32,2
KSS 10
KBS-KSS 13
16 x 45,7
KSS 13
