Algemeen:

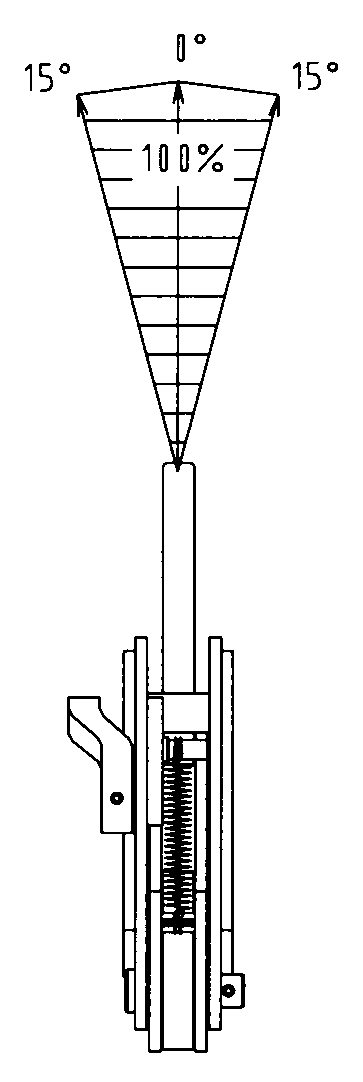

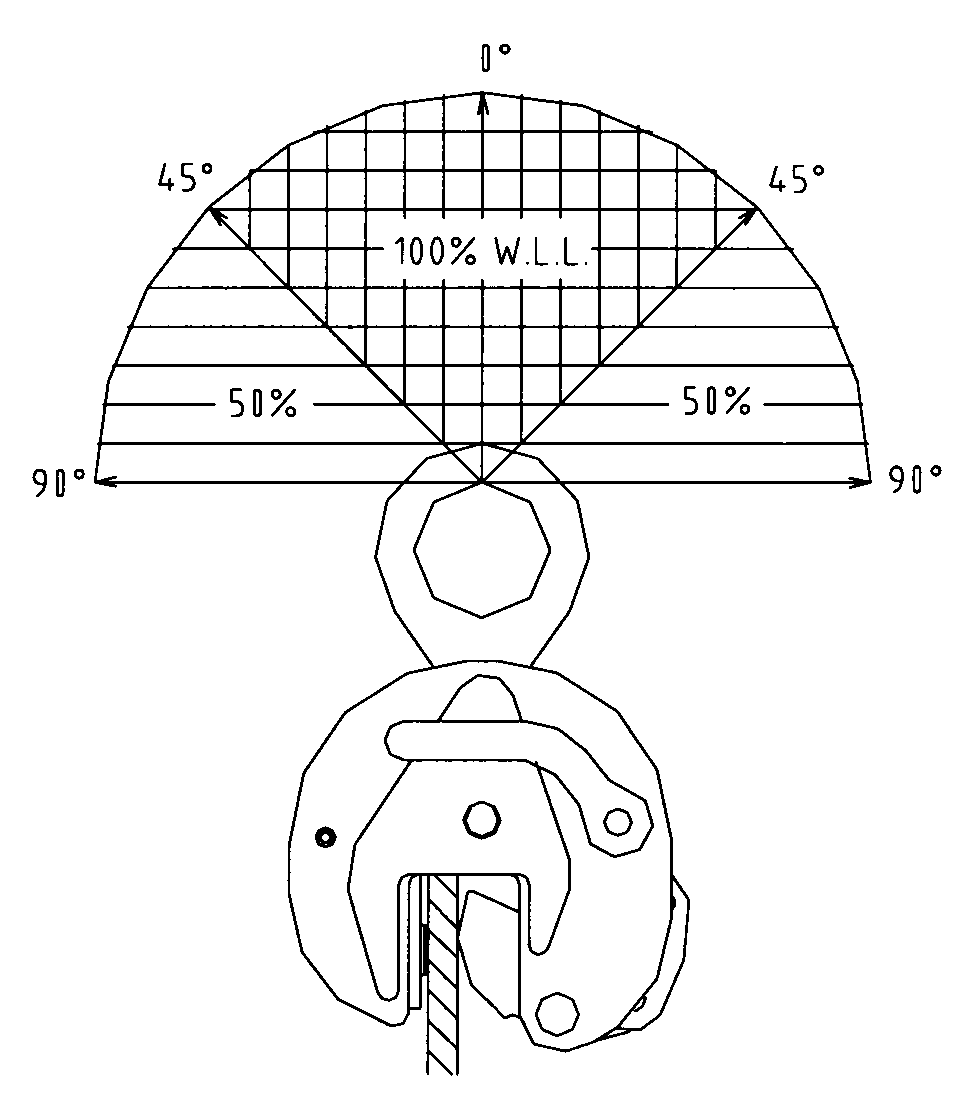

De IP10 verticale plaatklem is geschikt voor het verticaal hijsen en verplaatsen van stalen platen e.d. De last kan van horizontale positie naar verticale positie gebracht worden en terug in horizontale positie (180°). Meestel wordt één klem gebruikt maar in combinatie met een spreader/hijsbalk kunnen verschillende klemmen gecombineerd worden.

Eigenschappen:

  • Verkrijgbaar met capaciteiten van 0,5 tot 30 ton (hogere werklasten op aanvraag).
  • Verschillende klemopeningen beschikbaar van 0 tot 155mm.
  • Zeer stevige constructie.
  • Indivdueel proefbelast op 2x werklast en geleverd met certificaat.
  • Gemarkeerd met individueel serienr., testdatum, fabrieksnaam (Crosby IP), logo, werklast en klemopening.
  • Vergrendeling open of gesloten d.m.v. een hendel.
  • Met RFID

Opties:

  • IP10: standaard uitvoering voor materiaal met een oppervlaktehardheid van max. 363HV10 (345 HB).
  • IP10J: grotere klemopening.
  • IP10S: voor gebruik met roestvast (inox) materiaal.
  • IP10H: voor matereriaal met een oppervlaktehardheid van max. 472HV10 (450 HB).
  • Onderhoudskits zijn beschikbaar.



  • Markering: Volgens norm, CE
  • Norm: EN 13155
  • Waarschuwing: Minimaal te belasten met 10% van de werklast.
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

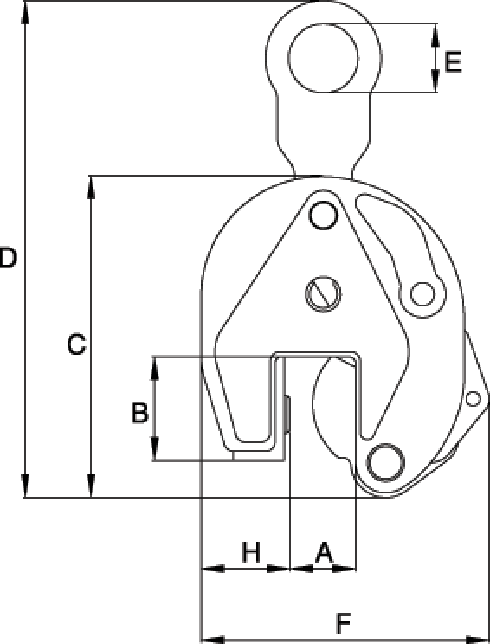

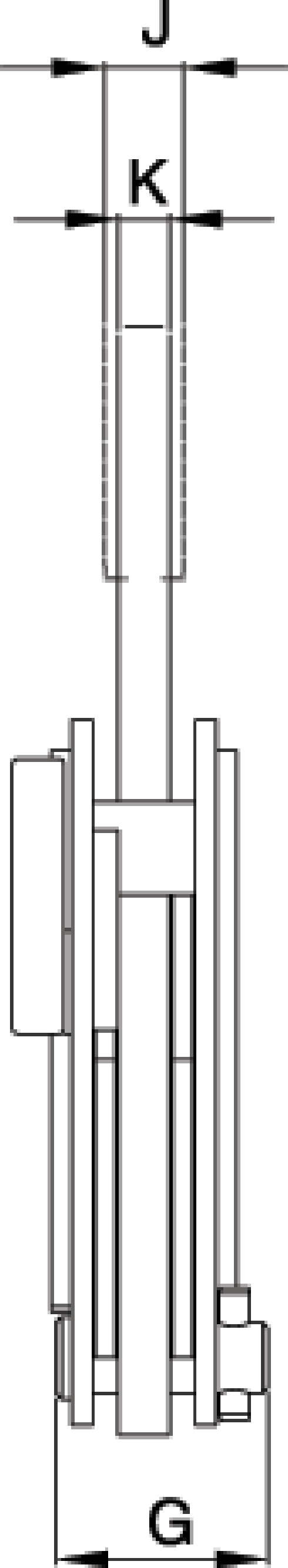

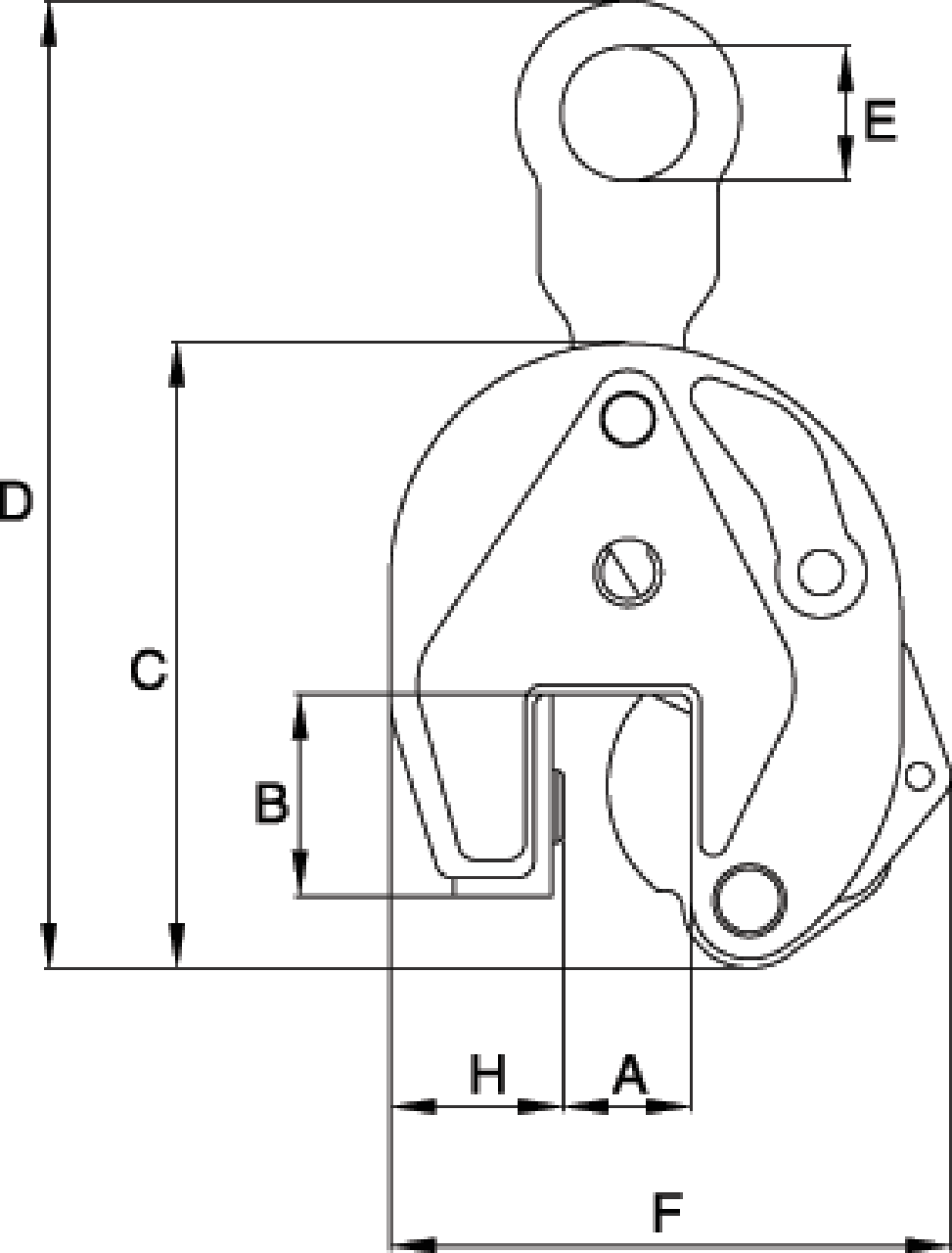

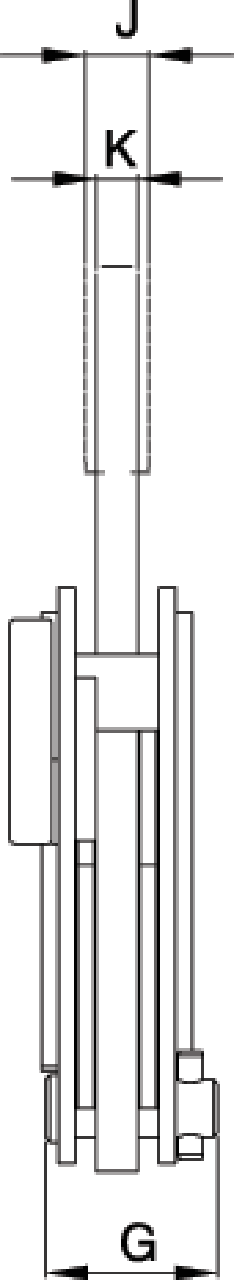

Artikelnr. WLL
ton
I P Model. Gaffel (mm) B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
H
mm
J
mm
K
mm
Gewicht
kg
CAD
16.012701674 0,5 0.5-IP10 0-16 44 130 203 40 115 42 28 - 11 1,8
16.012701662 1 1-IP10 0-20 45 139 212 40 127 42 38 - 11 2,2
16.012701676 2 2-IP10 0-35 78 201 330 70 188 64 55 - 16 7,6
16.012701664 3 3-IP10 0-40 100 253 434 75 222 78 60 - 20 13,8
16.012701666 4,5 4.5-IP10 0-40 100 253 434 75 227 82 65 - 20 15
16.012701668 6 6-IP10 0-50 126 302 517 80 292 84 95 40 20 23,5
16.012701705 6 6-IP10J 50-100 126 302 506 80 336 84 95 40 20 24,5
16.012701670 9 9-IP10 0-50 126 325 545 80 310 94 104 44 25 27,5
16.012701672 9 9-IP10J 50-100 126 325 542 80 360 94 105 44 25 28,5
16.012701678 12 12-IP10 0-54 160 392 574 80 433 121 137 41 25 49
16.012701680 12 12-IP10J 54-108 178 438 620 80 491 121 136 41 25 58
16.012701682 16 16-IP10 5-64 180 463 686 88 492 121 153 49 25 68
16.012701684 16 16-IP10J 64-128 208 521 734 88 562 121 160 45 25 80
16.012701686 22,5 22.5-IP10 5-80 222 554 803 110 565 153 186 54 30 124
16.012701688 22,5 22-IP10J 80-155 255 628 883 110 660 139 196 49 25 131
16.012701690 30 30-IP10 5-80 222 554 803 110 565 153 186 54 30 124
16.012701692 30 30-IP10J 80-155 255 628 887 110 660 153 196 54 30 147
