Akapp separaat besturingswagens Type 150

Algemeen:
AKAPP Separaatbesturingswagens zijn toe te passen wanneer de positie van de hangdrukknopkast niet mag afhangen van die van de last(haak) van een kraan of takel.

Leverbare modellen:

Separaatbesturingswagen met kast SBWK150G:
De kast heeft aan de zijkant een pakkingbus PG48 voor de in te voeren vlakkabel(s). Aan de onderzijde bevindt zich een pakkingbus PG21 voor de neerhangende

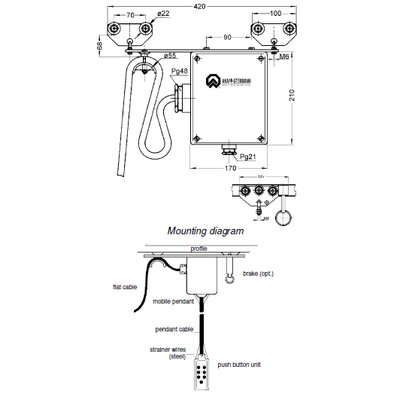

rondkabel, die op de hangdrukknopkast wordt aangesloten (zie onderstaand montageschema). Dit is in vele gevallen een kabel met 2-zijdig aangevulcaniseerde staaldraden
Om deze staalkabels te bevestigen aan de kast wordt een klemmenset meegeleverd. De kabeladers kunnen op de in de kast aanwezige aansluitklemmen worden aangesloten.
De kast is zwenkbaar opgehangen aan een verzinkte stalen strip, waarop 2 kabelkatten en een kabeldrager voor vlakkabel gemonteerd zijn. De wagen kan worden voorzien van een mechanische rem-inrichting, die met behulp van een trekketting te bedienen is.

Separaatbesturingswagen met stekerset SBWS150M:
Op de verzinkte en gelakte stalen montageplaat is een 16- of 24-polige contrasteker aangebracht, voorzien van een invoer voor vlakkabel. De aders van de vlakkabel kunnen op eenvoudige wijze op de contrasteker worden aangesloten. De neerhangende kabel wordt aangesloten op de 16- of 24-polige steker. In vele gevallen is dit een kabel met 2-zijdig aangebrachte staaldraden (zie ook onze documentatie “AKAPP Speciaalkabels”). Deze kunnen worden bevestigd
aan de, op de montageplaat aangebrachte, klemmen. De neerhangende kabel moet met een ruime lus worden gemonteerd (zie onderstaande tekening).
Het aansluiten van de neerhangende kabel op de wagen is in een handomdraai gebeurd. De steker wordt in de contrasteker bevestigd en stevig vergrendeld door middel van twee beugels. Lostrekken is derhalve onmogelijk.
