Algemeen

Het wartelend hijsoog DSP is speciaal ontworpen voor het veilig hijsen van lasten.

Door de dubbele geleding is het mogelijk het hijsoog onder belasting 360° te draaien. Het is ook 180° klapbaar waardoor het oog perfect in lijn blijft met de hijsstrop.

Eigenschappen

  • Draaibaar onder belasting.
  • Bruikbaar voor elke soort hijsoperatie.
  • Te monteren met inbussleutel of momentsleutel (ook voor externe zeskant)
  • Benodigd aandraaimoment gemarkeerd op het product.
  • Markering: Volgens norm, CE
  • Norm: EN 1677-1
  • Veiligheidsfactor: 5:1
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

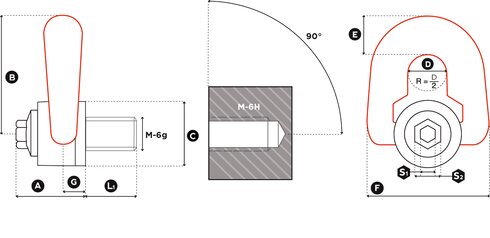

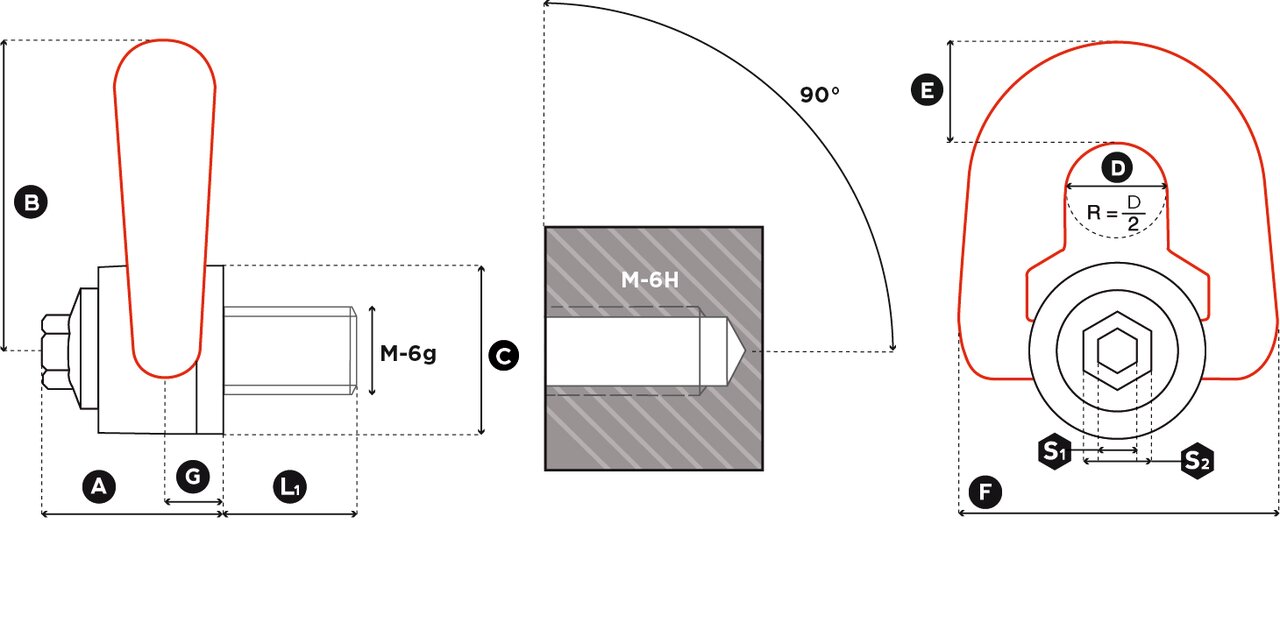

Artikelnr. WLL
ton
Dia. Torque
Nm
Standard
mm
S1
mm
S2
mm
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
Gewicht
kg
CAD
11.49DSP M 8 0,4 M 8 (x1,25) 6 14 8 16 33 56 30 19 19 58 9,5 0,3
11.49DSP M 10 0,7 M 10 (x1.50) 10 17 8 16 33 56 30 19 19 58 9,5 0,3
11.49DSP M 12 1,05 M 12 (x1.75) 15 21 8 16 33 56 30 19 19 58 9,5 0,3
11.49DSP M 14 1,4 M 14 (x2) 30 23 8 20 45 81 45 25 27 79 13 0,9
11.49DSP M 16 2 M 16 (x2) 50 27 8 20 45 81 45 25 27 79 13 0,9
11.49DSP M 18 2,3 M 18 (x2.5) 70 27 8 20 45 81 45 25 27 79 13 1
11.49DSP M 20 2,5 M 20 (x2.5) 100 30 8 20 45 81 45 25 27 79 13 1
