Algemeen:
Elektrische wormwiel- treklier capaciteiten van 250 t/m 2800 kg.
Een serie elektrische zelfremmende wormwiellieren, ontwikkeld voor het trkken en verplaatsen van zware lasten tot 2800 kg. Door de zelfremmende wormielkast zijn de lieren geschikt voor het optrekken van lasten op een helling. Optioneel is een motorrem beschikbaar voor nauwkeurige positionering of repeterende hijs-toepassingen tot 2000 kg.

Standaard functies:

  • Zelf wormwieloverbrenging.
  • IP 54 aluminium niet geremde motor 400 VAC / 3-fase / 50 Hz.
  • Steel drum (niet gegroefd) met kabelbevestigingsriempje punt flens.
  • Monocilinder ondersteuning (MC 250 MC 500).
  • Twee drum steunen (alle andere modellen).
  • Double layer 2 behoud component, kleur RAL 5010.


Standaard eigenschappen:

  • Zelf remmende wormwielkast.
  • IP 54 aluminium geremde motor 400 VAC / 3-fase / 50 Hz.
  • Stalen ongegroefde kabeltrommel.
  • Éenzijdige ondersteuning trommel (MC 200, EN MC 250).
  • Tweezijdige ondersteuning trommel (alle andere modellen).
  • 2 componenten conservering, 2 lagen, kleur RAL 5010.

Optioneel o.a.:

  • Motor-rem voor een nauwkeurige controle of repeterende hijstoepassingen (tot 2000kg).
  • IP56 TENV gietijzeren motor voor offshore toepassing..
  • Andere motoren zoals, 220 V AC, 1 Phase motor of 24V DC motor.
  • Explosie-vrije motoren.
  • Alternatieve snelheden en trommelafmetingen/capaciteiten.
  • Stalen beschermkap motor.
  • trommel kap.
  • Kabel Aandrukrol.
  • Nood-handaandrijving.
  • eindafslagen.
  • lastbegrenser (verplicht vlgs CE vanaf WLL 1000 kg).
  • frequentieregelaar voor variabele snelheden.
  • div. besturings opties.
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
Artikelnr. Type Weight without rope (kg) WLL Pulling 1st layer kg WLL Pulling 5th layer kg WLL Lifting 1st layer kg WLL Lifting 5th layer kg Aanbevolen staalkabeldia. (mm) Speed 1st layer m/min Capaciteit trommel 1ste laag (m) Capaciteit trommel 5de laag (m) Motor power 400 V kW S2 CAD
4005051 MCW 250 22 250 170 200 135 6 6 2 19 0,75
4005052 MCW 500 35 500 340 400 275 6 6 2 19 1,1
4005053 MCW 750 55 750 490 600 390 7 6 6 42 1,5
4005054 MCW 1200 92 1 200 750 960 600 8 5 5 38 2,2
4005055 MCW 1700 140 1 700 1 055 1 300 805 10 6 7 50 4,0
4005056 MCW 2200 180 2 200 1 365 1 700 1 055 12 7 9 63 5,5
4005057 MCW 2800 254 2 800 1 745 2 000 1 245 13 8 11 76 7,5
4005058 MCW 250 SPH 22 250 170 200 135 6 5 2 19 0,75
4005059 MCW 500 SPH 35 500 340 400 275 6 5 2 19 1,5
4005060 MCW 750 SPH 55 750 460 550 360 7 5 6 42 1,8

Download CAD

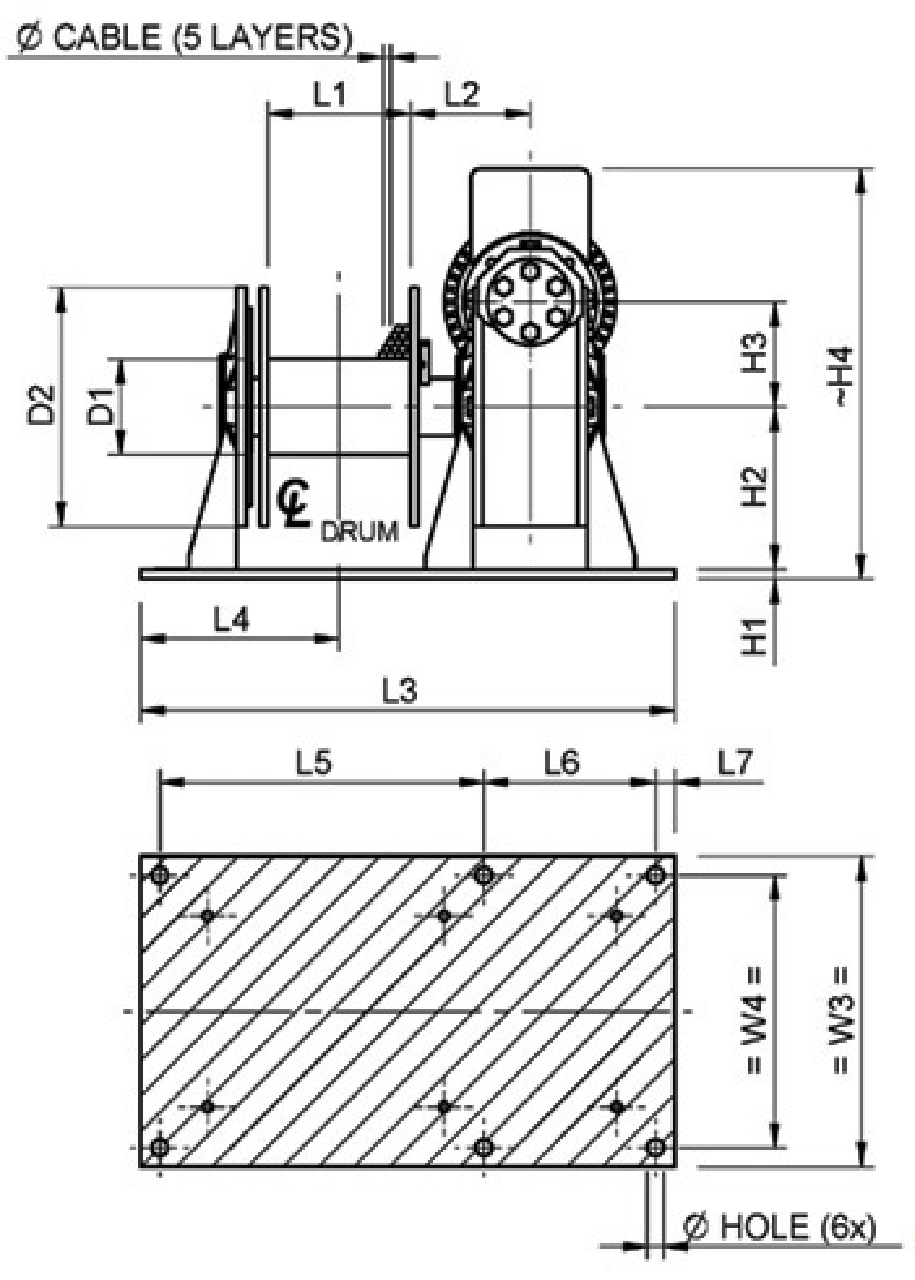

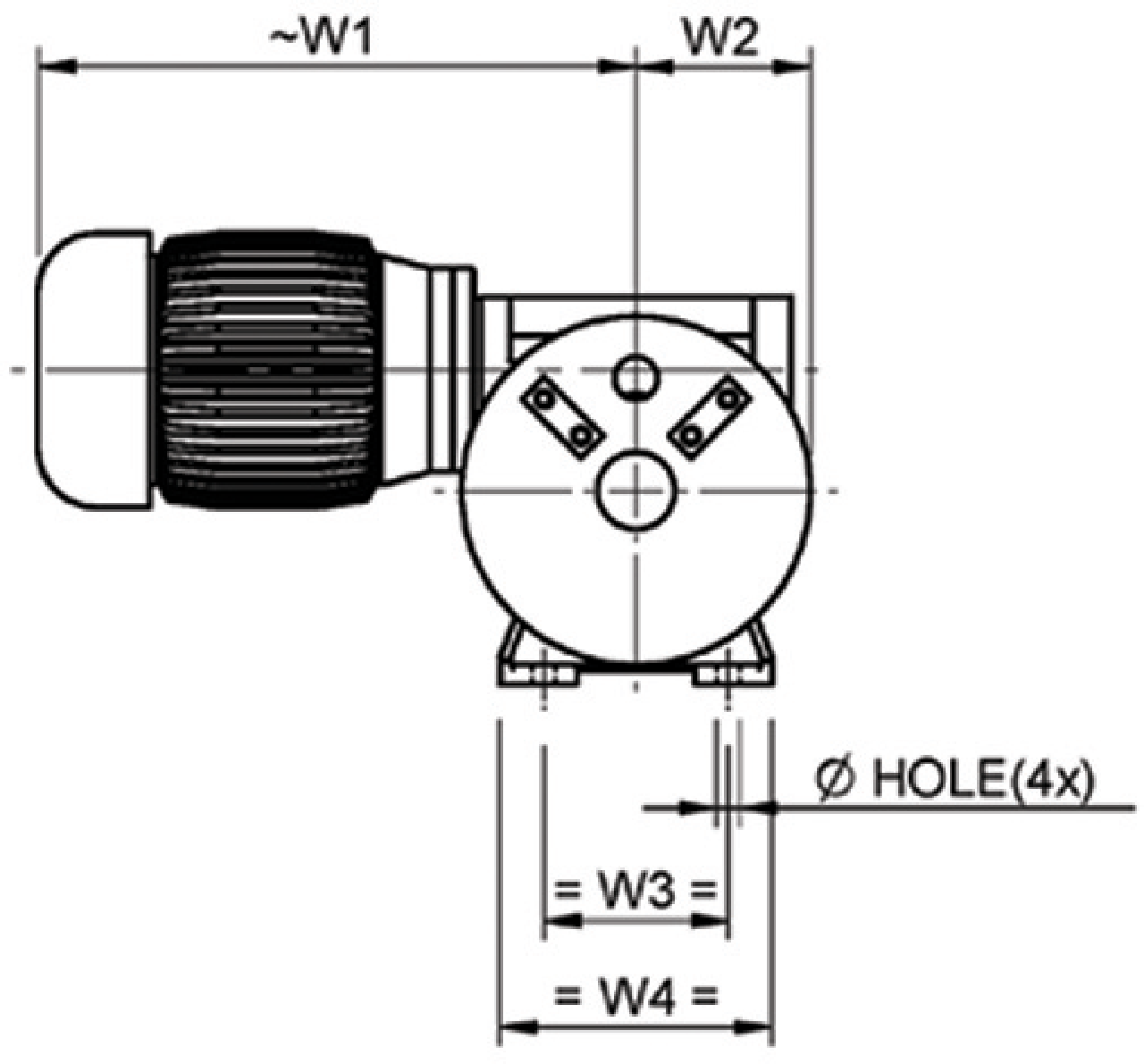

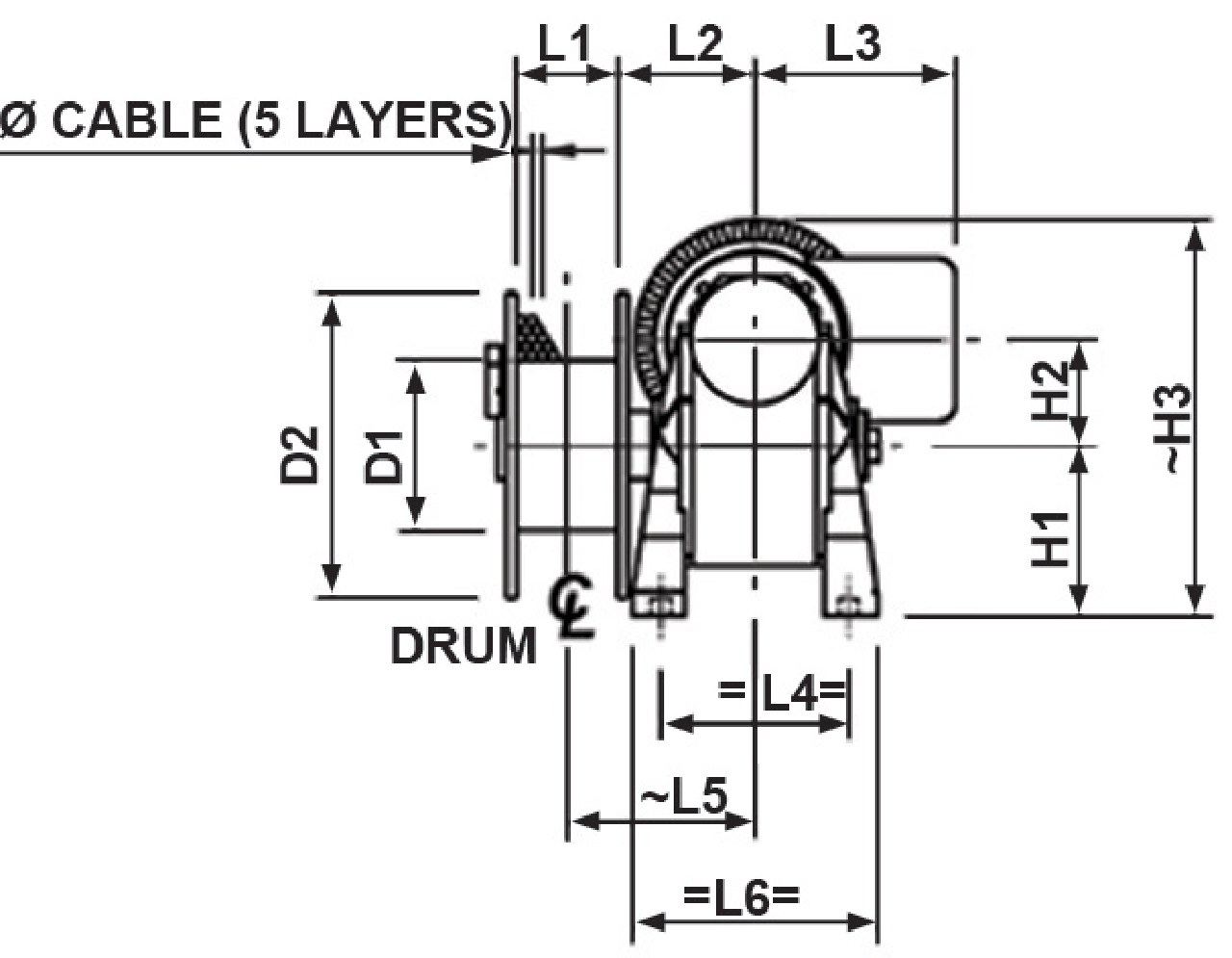

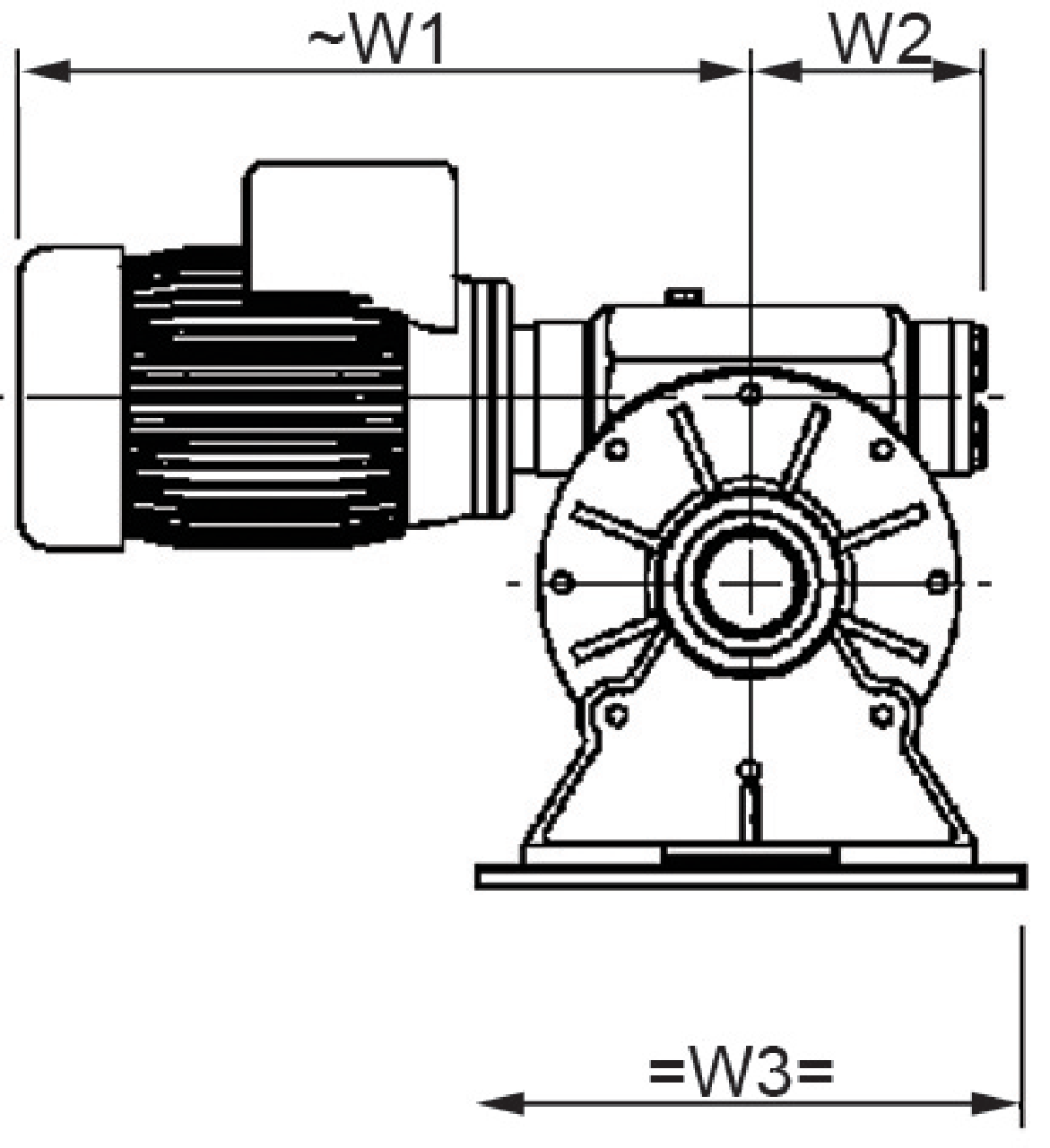

Description

Get CAD
Download
Type
Gewicht
Afmetingen (mm)

















Code
kg
D1
D2
L1
L2
L3
L4
L5
L6
L7
H1
H2
H3
H4
W1
W2
W3
W4
Gat Ø
MCW 250
20
100
180
60
81
118
111
111
143
-
100
62
233
-
310
90
95
140
11,5
MCW 500
35
100
200
60
91
129
146
121
186
-
142
87
309
-
358
110
140
220
11,5
MCW 750
55
100
200
150
104
500
187
320
150
15
10
142
87
320
358
110
270
240
13
MCW 1200
92
100
250
150
125,5
560
203
340
180
20
10
170
110
380
421
140
325
285
17
MCW 1700
140
121
280
200
146,5
640
232
415
185
20
15
195
130
443
492
154
370
320
17
MCW 2200
180
146
320
250
155
710
260
470
200
20
15
220
150
510
519
180
410
360
17
MCW 2800
254
159
370
300
180
850
318
565
235
25
15
254
182
579
546
207
440
380
20
