Algemeen:

  • "Snelle" inscheerblokken kunnen gebruikt worden voor een groot aantal "land"kranen zoals telescoopkranen en rupskranen. Ze zijn een excellente keuze als blokken regelmatig moeten verwisseld worden.
  • Onderhoudsvriendelijke rollagers met dubbele dichting.
  • Factor 4:1
  • Gesmede hoogwaardige DIN haken.
  • Koud gevormde ijzeren schijven met grafiet gesmeerde groef.
  • Zeer stevige zijplaten.
  • Werktemperatuur -40 to +80°C.
  • Smering op de haakophanging.
  • Vergrendeling van de haak op 4 of 8 punten.
  • Gids voor snel inscheren.
  • Veiligheidsklep met vergrendelpin.
  • C3M afwerking in geel met zwarte strepen.

Opties:

  • Dubbele haak.
  • Dubbele haak met gat voor sluiting.
  • 4-voudige haak.
  • Oog voor sluiting.





  • Opmerking: Deze blokken kunnen op maat gemaakt worden.
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
WLL
Ton

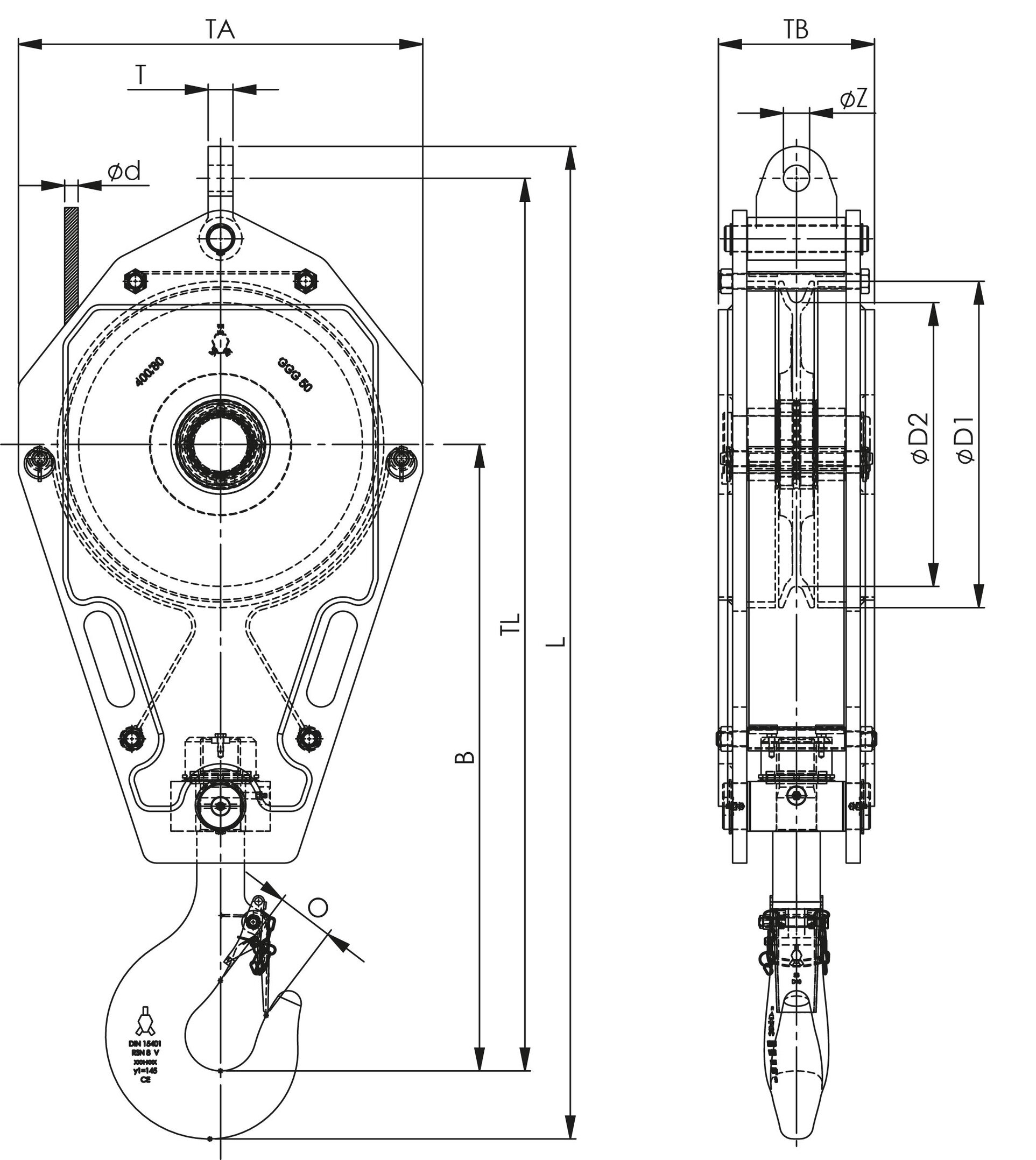

Type Nr. Voor staalkabeldia. (mm) Haaktype Ø D1 (mm) Ø D2 (mm) B (mm) O (mm) TA (mm) TB (mm) TL (mm) L (mm) T (mm) Ø Z (mm) Gewicht
kg
CAD
12,5 FRB 225 .14 .1 .12,5 .E 14 4 260 225 588 49 345 170 863 970 28 32 90
12,5 FRB 260 .14 .1 .12,5 .E 14 4 300 260 653 49 400 155 938 1 063 28 32 100
12,5 FRB 260 .16 .1 .12,5 .E 16 4 300 260 653 49 400 155 938 1 045 28 32 100
16 FRB 225 .14 .1 .16 .E 14 6 260 225 608 59 345 180 883 1 008 28 32 100
16 FRB 260 .14 .1 .16 .E 14 6 300 260 693 59 400 165 978 1 103 28 32 120
16 FRB 260 .16 .1 .16 .E 16 6 300 260 693 59 400 165 978 1 103 28 32 120
16 FRB 285 .16 .1 .16 .E 16 6 320 285 723 59 420 165 1 023 1 148 28 32 135
16 FRB 355 .19 .1 .16 .E .A 19 6 410 355 788 59 500 195 1 133 1 263 35 37 180
16 FRB 355 .16 .1 .16 .E 16 6 410 355 788 59 500 195 1 133 1 258 28 32 180
16 FRB 355 .19 .1 .16 .E .B 19 6 410 355 788 59 500 215 1 133 1 263 35 37 225
20 FRB 260 .14 .1 .20 .E 14 8 300 260 748 69 400 165 1 033 1 168 28 32 130
20 FRB 260 .16 .1 .20 .E 16 8 300 260 748 69 400 165 1 033 1 168 28 32 130
20 FRB 320 .16 .1 .20 .E 16 8 365 320 768 69 450 180 1 101 1 236 28 32 160
20 FRB 285 .16 .1 .20 .E 16 8 320 285 778 69 420 165 1 078 1 213 28 32 160
20 FRB 355 .16 .1 .20 .E 16 8 410 355 853 69 500 225 1 198 1 333 28 32 250
20 FRB 355 .19 .1 .20 .E 19 8 410 355 853 69 500 225 1 198 1 338 35 37 250
25 FRB 400 .19 .1 .25 .E 19 8 460 400 883 69 570 220 1 258 1 398 35 37 275
25 FRB 400 .22 .1 .25 .E 22 8 460 400 883 69 570 220 1 258 1 403 40 43 275
29 FRB 400 .22 .1 .29 .E 22 8 460 400 883 69 570 270 1 268 1 413 40 43 365
32 FRB 450 .26 .1 .32 .E .A 26 10 515 450 1 003 76 600 250 1 426 1 592 45 52 450
32 FRB 450 .24 .1 .32 .E .A 24 10 515 450 1 003 76 600 250 1 426 1 592 45 52 455
32 FRB 450 .22 .1 .32 .E 22 10 515 450 1 003 76 600 250 1 416 1 572 40 43 455
32 FRB 450 .24 .1 .32 .E .B 24 10 515 450 1 003 76 600 333 1 426 1 592 45 52 590
32 FRB 450 .26 .1 .32 .E .B 26 10 515 450 1 003 76 600 333 1 426 1 592 45 52 590
40 FRB 450 .22 .1 .40 .E 22 12 515 450 1 074 84 600 333 1 487 1 655 40 43 590
40 FRB 450 .24 .1 .40 .E 24 12 515 450 1 074 84 600 333 1 497 1 675 45 52 590
40 FRB 450 .26 .1 .40 .E 26 12 515 450 1 074 84 600 333 1 497 1 675 45 52 590
40 FRB 528 .28 .1 .40 .E 28 12 595 528 1 114 84 710 323 1 592 1 780 50 59 680
40 FRB 528 .26 .1 .40 .E 26 12 595 528 1 114 84 710 323 1 592 1 770 45 52 680
40 FRB 528 .24 .1 .40 .E 24 12 595 528 1 114 84 710 323 1 592 1 770 45 52 680
40 FRB 575 .26 .1 .40 .E 26 12 650 575 1 138 84 770 313 1 643 1 821 45 52 750
50 FRB 450 .26 .1 .50 .E .A 26 16 515 450 1 094 97 600 333 1 514 1 706 45 52 590
50 FRB 450 .26 .1 .50 .E .B 26 16 515 450 1 094 97 600 363 1 514 1 706 45 52 680
50 FRB 528 .24 .1 .50 .E 24 16 595 528 1 111 97 710 343 1 589 1 781 45 52 750
50 FRB 528 .26 .1 .50 .E 26 16 595 528 1 111 97 710 343 1 589 1 781 45 52 750
50 FRB 528 .28 .1 .50 .E 28 16 595 528 1 111 97 710 343 1 589 1 791 50 59 750
50 FRB 575 .28 .1 .50 .E 28 16 650 575 1 144 97 770 313 1 649 1 851 50 59 750
50 FRB 630 .28 .1 .50 .E 28 16 710 630 1 172 97 830 323 1 717 1 919 50 59 975
63 FRB 575 .32 .1 .63 .E 32 16 650 575 1 223 97 770 353 1 738 1 945 60 66 975
63 FRB 630 .32 .1 .63 .E 32 16 710 630 1 253 97 830 323 1 798 2 005 60 66 975
63 FRB 670 .28 .1 .63 .E 28 16 760 670 1 248 97 870 453 1 813 2 015 50 59 1 800
63 FRB 670 .32 .1 .63 .E 32 16 760 670 1 248 97 870 453 1 813 2 020 60 66 1 800
