Algemeen:

  • "Snelle" inscheerblokken kunnen gebruikt worden voor een groot aantal "land"kranen zoals telescoopkranen en rupskranen. Ze zijn een excellente keuze als blokken regelmatig moeten verwisseld worden.
  • Onderhoudsvriendelijke rollagers met dubbele dichting.
  • Factor 4:1
  • Gesmede hoogwaardige DIN haken.
  • Koud gevormde ijzeren schijven met grafiet gesmeerde groef.
  • Zeer stevige zijplaten.
  • Werktemperatuur -40 to +80°C.
  • Smering op de haakophanging.
  • Vergrendeling van de haak op 4 of 8 punten.
  • Gids voor snel inscheren.
  • Veiligheidsklep met vergrendelpin.
  • C3M afwerking in geel met zwarte strepen.

Opties:

  • Dubbele haak.
  • Dubbele haak met gat voor sluiting.
  • 4-voudige haak.
  • Oog voor sluiting.



  • Opmerking: Deze blokken kunnen op maat gemaakt worden.
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

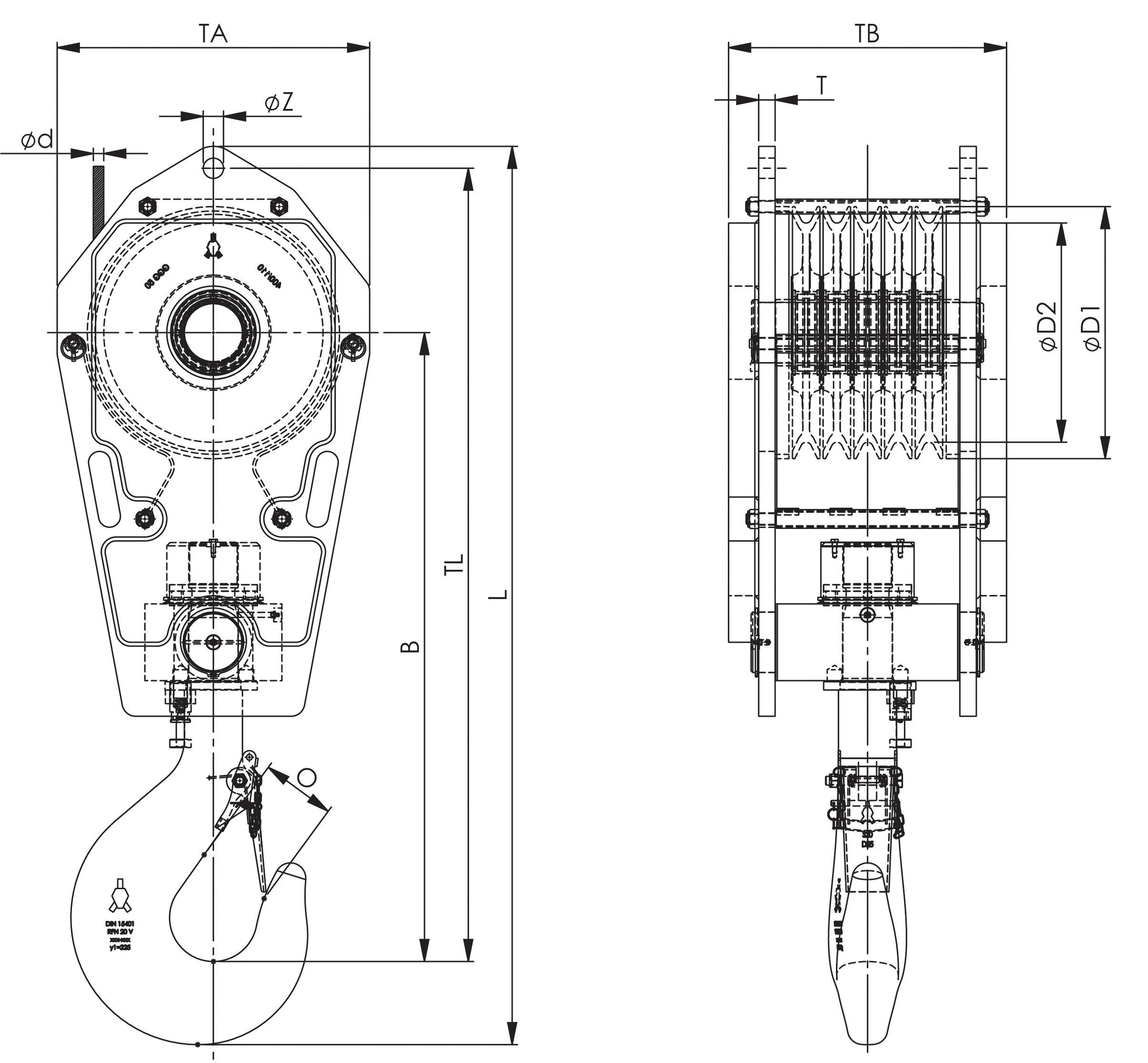

WLL
ton
Type Nr. Voor staalkabeldia. (mm) Haaktype Ø D1 (mm) Ø D2 (mm) B
mm
O
mm
TA (mm) TB
mm
TL
mm
L
mm
T
mm
Ø Z (mm) Gewicht
kg
CAD
50 FRB 355 .16 .5 .50 .E 16 12 410 355 959 84 500 382 1 224 1 342 28 32 500
63 FRB 360 .19 .5 .63 .E 19 16 420 360 973 97 510 422 1 243 1 375 30 37 600
63 FRB 400 .19 .5 .63 .E 19 16 460 400 1 048 97 570 432 1 388 1 520 30 37 750
80 FRB 450 .22 .5 .80 .E 22 20 515 450 1 188 110 600 437 1 580 1 730 30 43 815
80 FRB 450 .24 .5 .80 .E 24 20 515 450 1 188 110 600 437 1 580 1 730 40 52 815
80 FRB 360 .19 .5 .80 .E 19 20 420 360 1 082 110 510 482 1 352 1 502 30 37 820
80 FRB 400 .19 .5 .80 .E 19 20 460 400 1 147 110 570 507 1 447 1 597 30 37 820
100 FRB 450 .24 .5 .100 .E 24 25 515 450 1 263 132 600 417 1 598 1 768 45 52 910
100 FRB 450 .26 .5 .100 .E .A 26 25 515 450 1 263 132 600 417 1 598 1 768 40 52 910
100 FRB 450 .26 .5 .100 .E .B 26 25 515 450 1 263 132 600 507 1 598 1 768 40 52 1 140
125 FRB 528 .28 .5 .125 .E 28 32 595 528 1 333 137 710 622 1 723 1 913 50 59 1 820
125 FRB 528 .24 .5 .125 .E 24 32 595 528 1 333 137 710 622 1 723 1 913 45 52 1 820
125 FRB 528 .26 .5 .125 .E 26 32 595 528 1 333 137 710 622 1 723 1 913 45 52 1 820
150 FRB 528 .26 .5 .150 .E 26 40 595 528 1 333 167 710 602 1 723 1 935 50 52 1 820
150 FRB 528 .28 .5 .150 .E 28 40 595 528 1 333 167 710 622 1 726 1 938 50 59 1 820
150 FRB 575 .28 .5 .150 .E 28 40 650 575 1 383 167 770 572 1 803 2 015 50 52 1 820
160 FRB 528 .28 .5 .160 .E 28 40 595 528 1 502 167 710 662 1 979 2 191 50 59 2 270
160 FRB 575 .28 .5 .160 .E 28 40 650 575 1 591 167 770 592 2 011 2 223 50 59 2 270
200 FRB 670 .28 .5 .200 .E 28 50 760 670 1 716 188 870 782 2 206 2 442 50 59 3 560
200 FRB 670 .32 .5 .200 .E 32 50 760 670 1 716 188 870 782 2 206 2 442 60 66 3 560
