Crosby

Algemeen: Hoogwaardige staalkabelklem voor tijdelijke verbindingen.

Norm: volgens de vereisten van EN 13411-5:2003

  • Materiaal: Staal
  • Markering: Volgens norm, ID code en logo fabrikant
  • Afwerking: Verzinkt
  • Norm: EN 13411-5
  • Veiligheidsfactor: 5:1

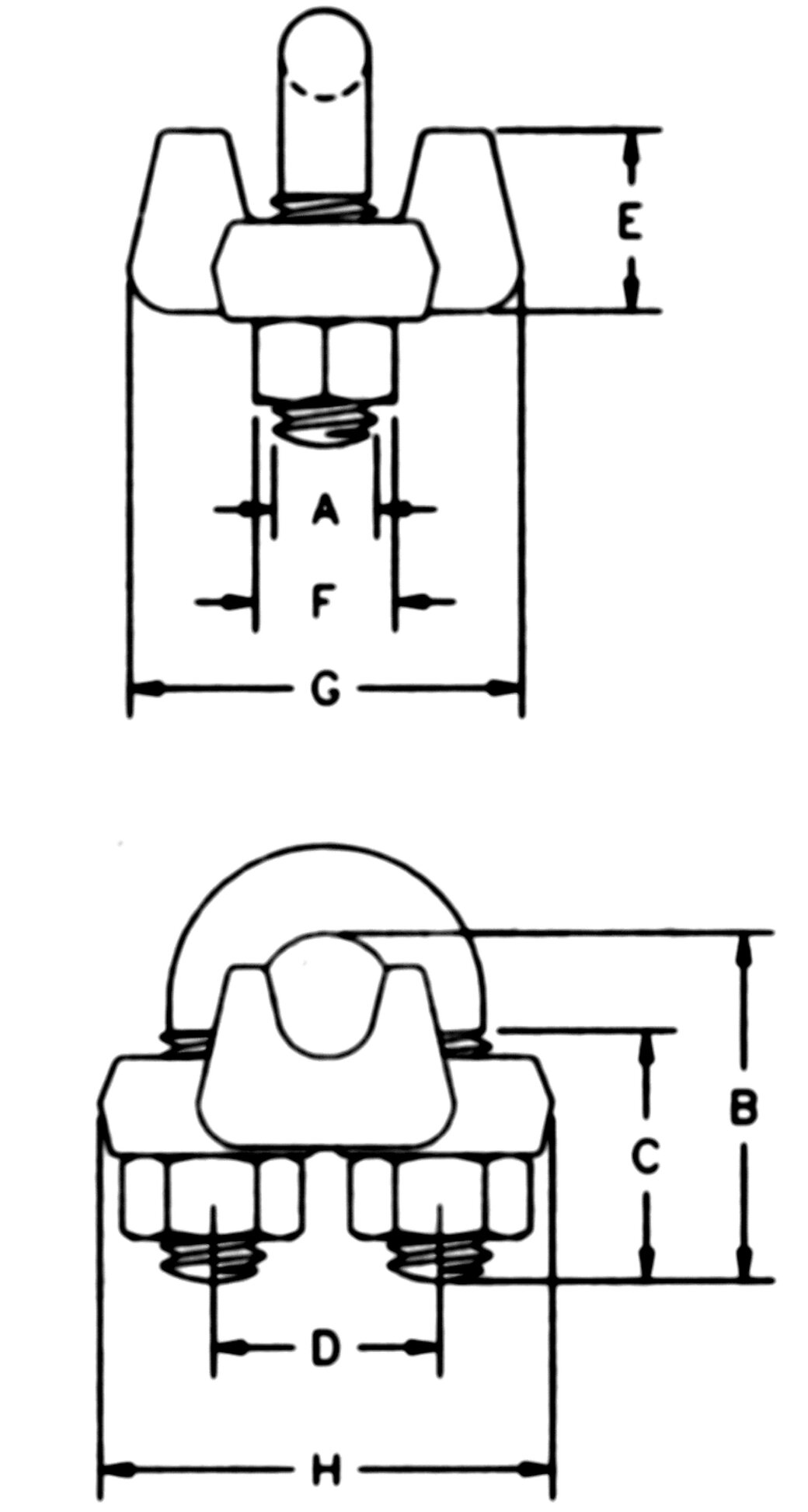

Crosby G450 drawing
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
Artikelnr. Kabeldia. (mm) A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
H
mm
Gewicht
kg/100pc
CAD
10.151010015 3-4 5,6 18,3 11,2 11,9 10,4 9,65 20,6 23,9 2,72
10.151010033 5 6,35 24,6 14,2 15 12,7 11,2 23,9 29,5 4,54
10.151010051 6-7 7,85 26,2 12,7 19,1 16,8 14,2 30,2 36,6 8,62
10.151010079 8 9,65 35,1 19,1 22,4 18,3 17,5 33,3 42,9 12,7
10.151010097 9-10 11,2 38,1 19,1 25,4 23,1 19,1 41,4 49,3 21,8
10.151010195 18-20 15,7 70 36,6 38,1 35,8 26,9 57 72 64
10.151010131 11-13 0,5 1,88 1 1,19 1,13 0,88 1,91 2,28 80
10.151010211 22 19,1 79 41,1 44,5 40,4 31,8 62 80,5 96
10.151010177 14-16 0,56 2,25 1,25 1,31 1,34 0,94 2,06 2,5 110
10.151010239 24-26 19,1 89 46 47,8 45,2 31,8 67 88 114
10.151010257 28-30 19,1 98,5 51 51 48,5 31,8 71,5 91 128
10.151010275 32-34 22,4 108 54 59,4 55,5 36,6 79,5 105 199
10.151010293 36 22,4 118 58,5 59,4 58,5 36,6 79,5 106 200
10.151010319 38 22,4 125 60,5 66,5 62 36,6 86,5 113 247
10.151010337 41-42 25,4 135 66,5 70 67,5 41,4 92 121 319
10.151010355 44-46 28,7 146 70 77,5 74,5 46 97 134 424
10.151010373 48-52 31,8 164 76 86 77 51 113 149 590
10.151010391 56-58 31,8 181 81 98,5 81 51 114 162 726
10.151010417 62-65 31,8 195 87,5 105 93,5 51 119 168 862
10.151010435 **68-72 31,8 211 90,5 111 124 51 127 175 1 043
10.151010453 75-78 38,1 233 98,5 121 119 60,5 149 194 1 406
10.151010426 **85-90 38,1 273 114 140 152 60,5 157 213 1 814
