Green Pin

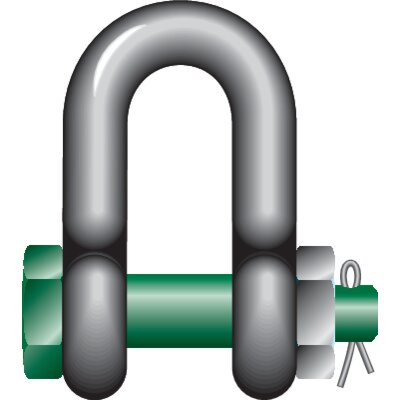

Algemeen: D-sluiting moerbout Green Pin G-4153.

Certificering: Dit product kan zonder extra kosten worden geleverd met een fabriekscertificaat, 3.1 materiaal certificaat, leverancierscertificaat, overeenstemmingsverklaring en alle sluitingen vanaf 2T kunnen worden geleverd met een DNV 2.7-1 certificaat.

  • Materiaal: Beugel en bout hoogwaardig staal, sterkteklasse 6, gekoeld en gehard.
  • Markering: Volgens norm
  • Temperatuursbereik: -20ºC tot +200ºC
  • Afwerking: Thermisch verzinkt
  • Norm: EN 13889
  • Veiligheidsfactor: 6:1
  • Grade: 6
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

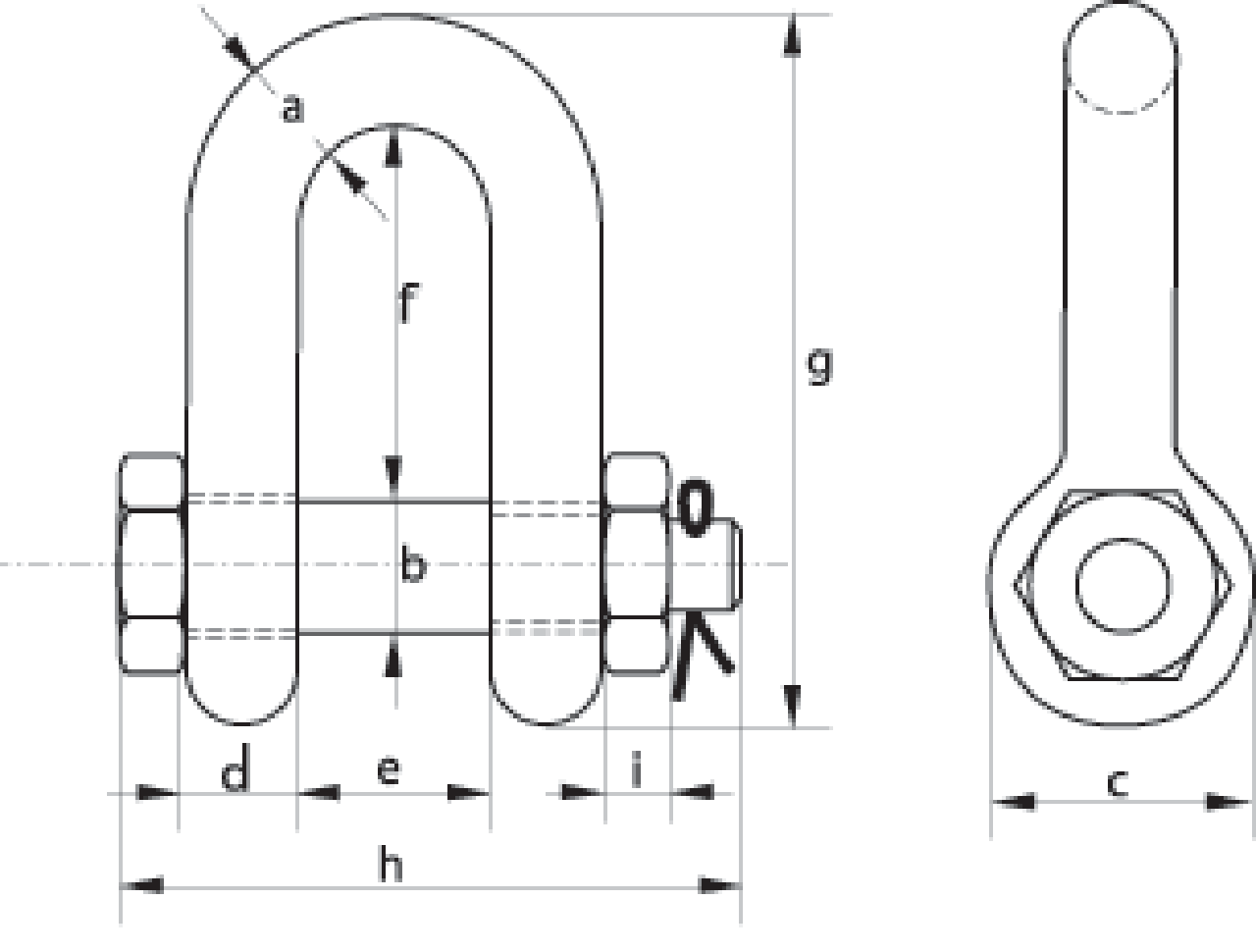

Artikelnr. WLL
ton
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
g
mm
h
mm
i
mm
Gewicht
kg
CAD
11.30GPGDMB13 2 13,5 16 34 13 22 43 81 82 13 0,39 -
11.30GPGDMB16 3,25 16 19 40 16 27 51 97 98 17 0,67 -
11.30GPGDMB19 4,75 19 22 46 19 31 59 112 114 19 1,08 -
11.30GPGDMB22 6,5 22 25 52 22 36 73 134 130 22 1,66 -
11.30GPGDMB25 8,5 25 28 59 25 43 85 154 150 25 2,46 -
11.30GPGDMB28 9,5 28 32 66 28 47 90 167 166 27 3,4 -
11.30GPGDMB32 12 32 35 72 32 51 94 180 178 30 4,51 -
11.30GPGDMB35 13,5 35 38 80 35 57 115 209 197 33 6,1 -
11.30GPGDMB38 17 38 42 88 38 60 127 230 202 19 7,63 -
11.30GPGDMB45 25 45 50 103 45 74 149 271 249 23 12,88 -
11.30GPGDMB50 35 50 57 111 50 83 171 305 269 26 17,35 -
11.30GPGDMB57 42,5 57 65 130 57 95 190 345 301 29 25,94 -
11.30GPGDMB65 55 65 70 145 65 105 203 376 330 32 35,33
11.30GPGDMB75 85 75 83 162 73 127 229 427 380 39 52,97 -
