pewag

Algemeen: VW topschalmen zijn ontworpen voor gebruik in 3- & 4-sprongen.

  • Materiaal: Grade 10.
  • Markering: Pewag of PW, Winner of 10, H16, CE, partijcode en type.
  • Temperatuursbereik: 380°C.
  • Afwerking: Oranje poedercoating.
  • Standaard: EN 1677-4
  • Veiligheidsfactor: 4:1.
  • Grade: 10
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
Artikelnr. Code WLL
Ton

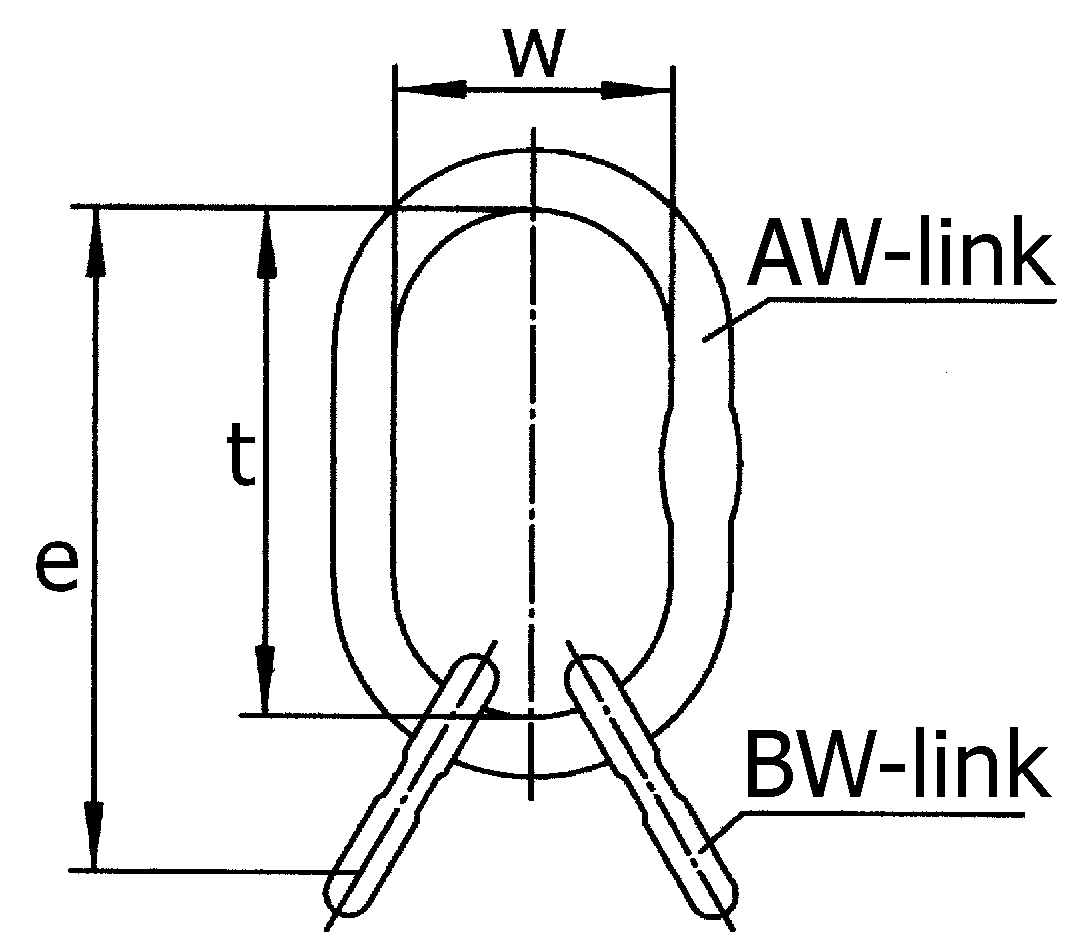

W (mm) Bestaat uit Te gebruiken voor enkele haken vlgs. DIN 15401 E (mm) t (mm) Gewicht
kg
CAD
11.0201726 VW 5 2,3 60 AW 13 + 2 BW 10 2,5 154 110 0,52
11.0246797 VW 6 4,2 75 AW 18 + 2 BW 13 5 189 135 1,26
11.0246798 VW 7/8 7,6 90 AW 22 + 2 BW 16 6 230 160 2,32
11.0246799 VW 10 9,6 100 AW 26 + 2 BW 20 8 265 180 3,68
11.0246800 VW 13 14 110 AW 32 + 2 BW 22 10 315 200 6,46
11.0246801 VW 16 21,2 140 AW 36 + 2 BW 26 16 400 260 10,06
11.0246802 VW 19/20 34,1 190 AW 50 + 2 BW 32 32 500 350 22,87
11.0246803 VW 22 40 190 AW 50 + 2 BW 36 32 520 350 24,79
11.0271787 VW 26 56 200 AW 56 + 2 BW 45 32 570 400 41,31
11.0254793 VW 32 85 250 AW 72 + 2 BW 50 50 660 460 66,6
