pewag

Algemeen: VMW topschalmen zijn ontworpen voor gebruik in 3- & 4-sprongen. De binnenafmetingen van deze topschalm zijn groter dan die van de VW-ringen zodat hij geschikt is voor grotere haken.

  • Materiaal: Grade 10.
  • Markering: Volgens norm, CE, Pewag of PW, Winner of 10, H16, CE, partijcode en type.
  • Temperatuursbereik: 380°C.
  • Afwerking: Oranje poedercoating.
  • Norm: EN 1677-4
  • Veiligheidsfactor: 4:1
  • Grade: 10
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

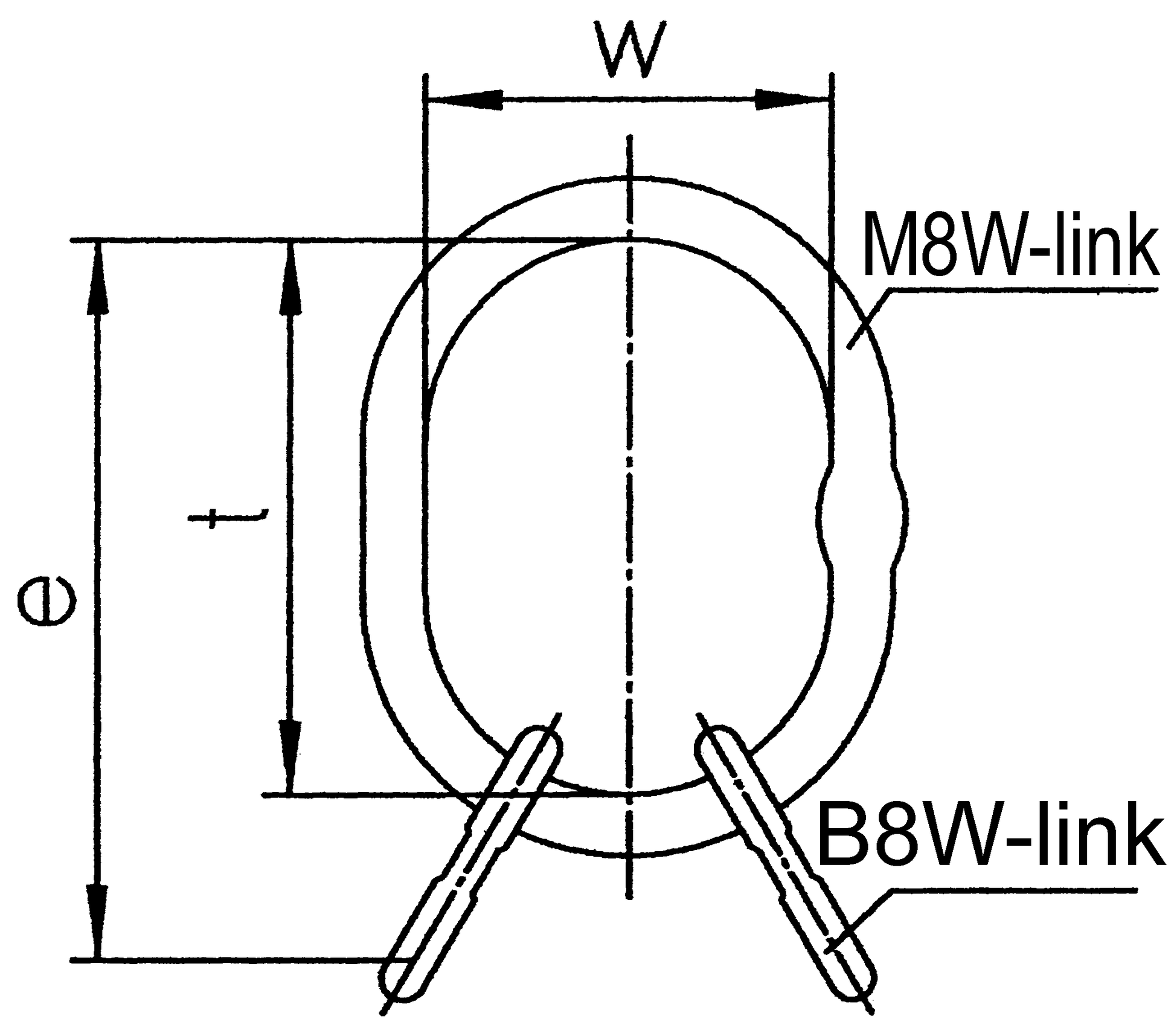

Artikelnr. Code WLL
ton
Bestaat uit Voor haken DIN 15401 N° Dubbele haak DIN 15402 N° E
mm
t
mm
w
mm
Gewicht
kg
CAD
11.0262075 VMW 6 4,2 MW 18 + 2 BW 13 6 8 214 160 95 1,43
11.0262076 VMW 7/8 6,6 MW 22 + 2 BW 16 10 12 240 170 105 2,46
11.0262078 VMW 10 10,1 MW 26 + 2 BW 20 10 12 275 190 110 4,01
11.0262080 VMW 13 15,7 MW 32 + 2 BW 22 12 16 345 230 130 7,1
11.0262082 VMW 16 21,2 MW 36 + 2 BW 26 20 25 415 275 150 11,3
11.0244238 VMW 19/20 34,1 MW 56 + 2 BW 32 50 63 500 350 250 28,3
11.0270814 VMW 22 40 MW 56 + 2 BW 36 50 63 520 350 250 30,22
