Algemeen
Het wartelend hijsoog DSS UP is speciaal ontworpen voor gelijktijdig heffen en draaien van zware lasten. De dubbele geleding zorgt voor een perfecte uitlijning van het hijsoog met hety aanslagmiddel.

Kenmerken:

  • Draaibaar onder belasting.
  • Bruikbaar voor elke soort hijsoperatie.
  • Het aandraaimoment is gestempeld op alle hijsogen in het GRADUP-assortiment. Op aanvraag kan het product worden gecertificeerd voor sjorren.
  • Eigenschappen: EN 1677-1
  • Materiaal: Gradup hoogwaardig staal
  • Markering: Volgens norm, CE, WLL, naam van de fabrikant, CE & uniek fabricatienummer.
  • Norm: EN 1677-1
  • Veiligheidsfactor: 5:1
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

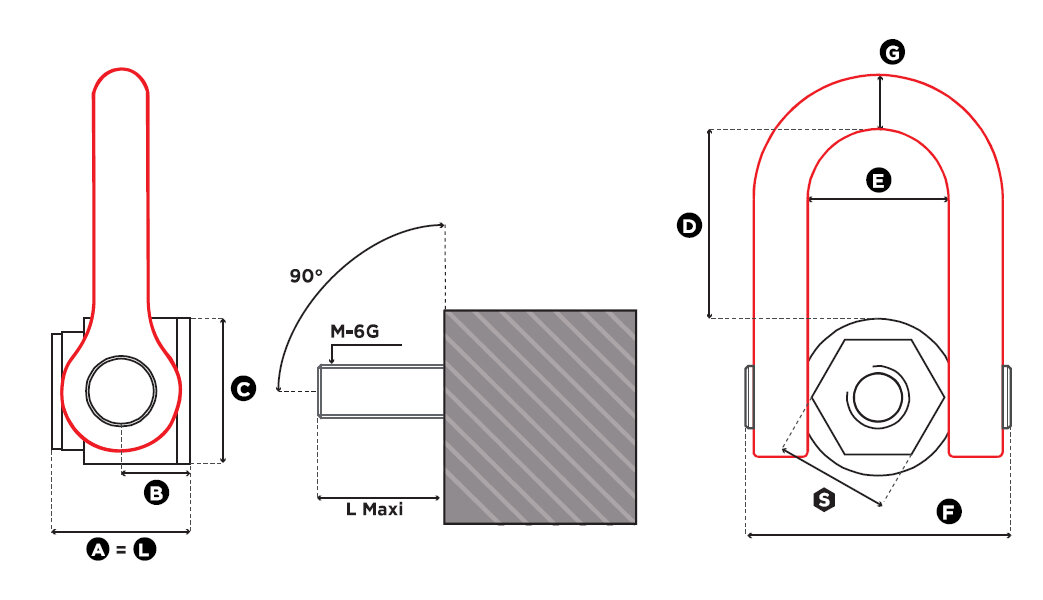

Artikelnr. WLL
ton
Draad Torque
Nm
L max.
mm.
S
mm
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
Gewicht
kg
CAD
11.42FE.DSS M 24 UP 4,5 M 24 (x3) 160 66 50 66 31 70 104 73 149 33 5,1
11.42FE.DSS M 27 UP 5,2 M 27 (x3) 200 66 50 66 31 70 104 73 149 33 5,1
11.42FE.DSS M 30 UP 7,5 M 30 (x3.5) 250 66 50 66 31 70 104 73 149 33 5,1
11.42FE.DSS M 33 UP 8 M 33 (x3.5) 250 66 50 66 31 70 104 73 149 33 5,1
11.42FE.DSS M 36 UP 10 M 36 (x4) 320 66 50 66 31 70 104 73 149 33 5,1
11.42FE.DSS M 39 UP 12 M 39 (x4) 320 89 60 89 38 95 125 91 182 45 10
11.42FE.DSS M 42 UP 13 M 42 (x4,5) 400 89 60 89 38 95 125 91 182 45 10
11.42FE.DSS M 45 UP 14,5 M 45 (x4,5) 400 89 60 89 38 95 125 91 182 45 10
11.42FE.DSS M 48 UP 17 M 48 (x5) 600 89 60 89 38 95 125 91 182 45 10
11.42FE.DSS M 52 UP 19 M 52 (x5) 600 89 60 89 38 95 125 91 182 45 10
