Algemeen

Deze hoogwaardige kettingen van klasse 10 zijn vervaardigd volgens EN 818-2, aangepast met mechanische waarden voor G 10.

De Winner 200 rondstalen kettingen zijn bijzonder geschikt voor hijs- en sjorkettingen en zijn bestand tegen bedrijfstemperaturen tussen -40 ° C en +200 ° C. Deze kettingen zijn leverbaar in afmetingen van 5 tot 32 mm.

  • Materiaal: Grade 10
  • Markering: Volgens norm
  • Temperatuursbereik: 200ºC.
  • Afwerking: Gezandstraald en doorschijnend geverfd.
  • Norm: EN 818-2
  • Opmerking: Winner 400 ook verkrijgbaar. Gebruikstemperatuur -40 t/m +380 °C
  • Veiligheidsfactor: 4:1
  • Grade: 10
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

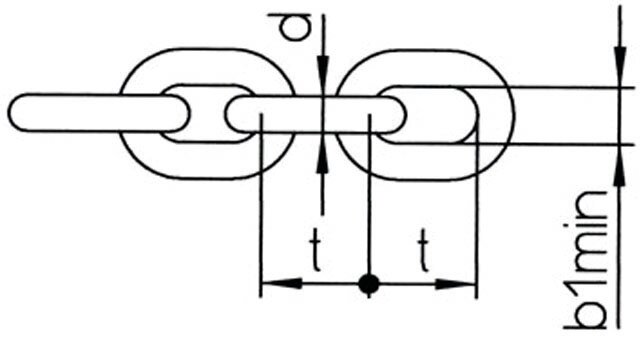

Artikelnr. Chain diameter
mm
WLL
ton
Minimale breekkracht
kN
Buitenbreedte
mm
Standaard lengte
m
Pitch t
mm
Binnenbreedte b1 min.
mm
Gewicht
kg/m
CAD
11.653959 6 1,4 56,5 22 150/50 18 9 0,96 -
11.653973 7 1,9 77 25 300/50 21 10 1,2 -
11.653975 8 2,5 101 29 250/50 24 11 1,57 -
11.653976 10 4 157 36 150/50 30 14 2,46 -
11.653986 13 6,7 265 47 80/50 39 18 4,18 -
11.653988 16 10 402 58 50/25 48 22 6,28 -
11.653989 19 14 567 69 40/25 57 27 8,92 -
11.654043 22 19 760 79 30/25 66 30 11,88 -
11.6572801 26 26,5 1 006 94 25 78 35 16,18 -
11.6514245 32 40 1 610 115 20 96 43 24,1 -
